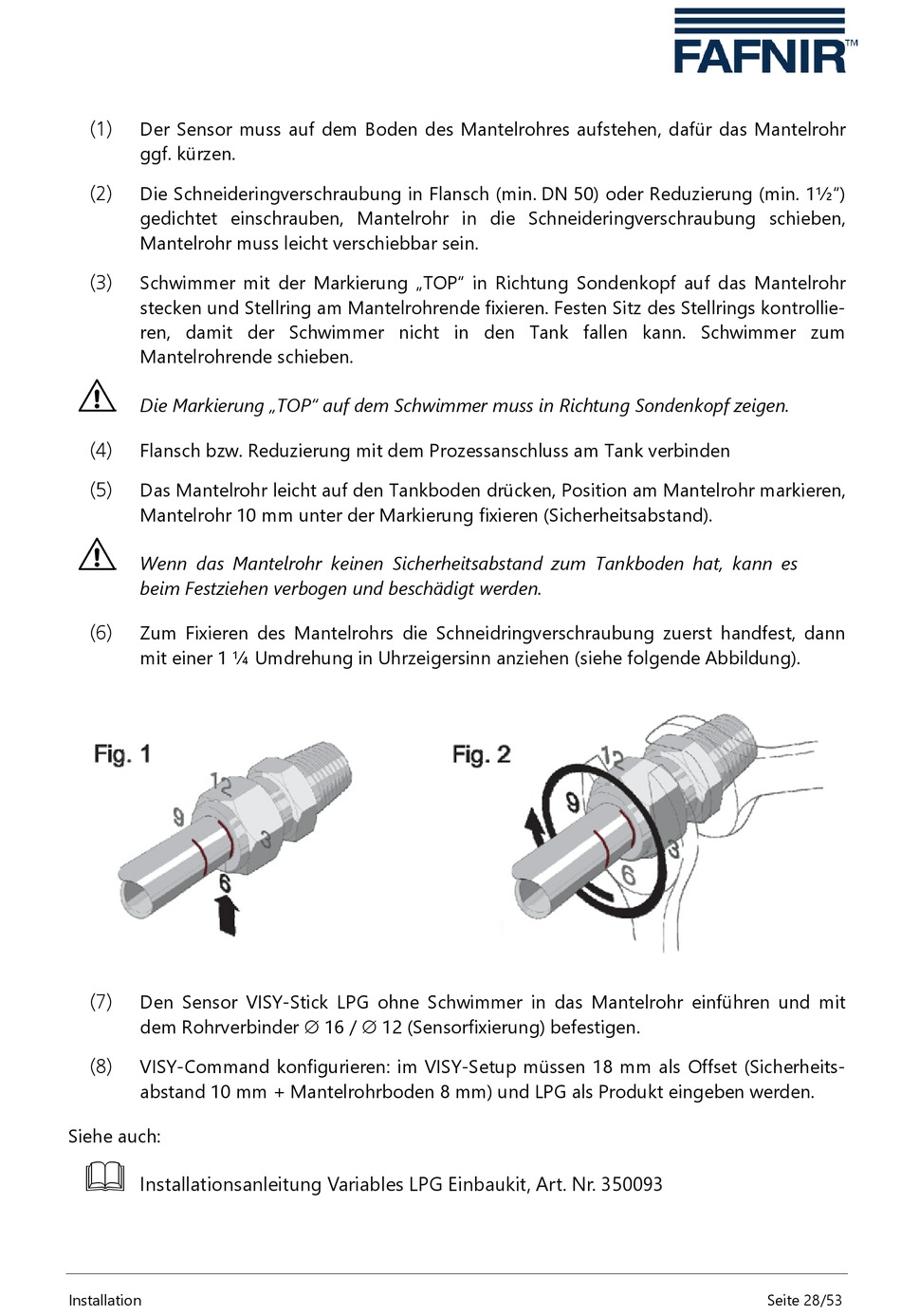

Der Sensor muss auf dem Boden des Mantelrohres aufstehen, dafür das Mantelrohr
(1)
ggf. kürzen.
Die Schneideringverschraubung in Flansch (min. DN 50) oder Reduzierung (min. 1½")
(2)
gedichtet einschrauben, Mantelrohr in die Schneideringverschraubung schieben,
Mantelrohr muss leicht verschiebbar sein.
Schwimmer mit der Markierung „TOP" in Richtung Sondenkopf auf das Mantelrohr
(3)
stecken und Stellring am Mantelrohrende fixieren. Festen Sitz des Stellrings kontrollie-
ren, damit der Schwimmer nicht in den Tank fallen kann. Schwimmer zum
Mantelrohrende schieben.
Die Markierung „TOP" auf dem Schwimmer muss in Richtung Sondenkopf zeigen.
Flansch bzw. Reduzierung mit dem Prozessanschluss am Tank verbinden
(4)
Das Mantelrohr leicht auf den Tankboden drücken, Position am Mantelrohr markieren,
(5)
Mantelrohr 10 mm unter der Markierung fixieren (Sicherheitsabstand).
Wenn das Mantelrohr keinen Sicherheitsabstand zum Tankboden hat, kann es
beim Festziehen verbogen und beschädigt werden.
Zum Fixieren des Mantelrohrs die Schneidringverschraubung zuerst handfest, dann
(6)
mit einer 1 ¼ Umdrehung in Uhrzeigersinn anziehen (siehe folgende Abbildung).
Den Sensor VISY-Stick LPG ohne Schwimmer in das Mantelrohr einführen und mit
(7)
dem Rohrverbinder ∅ 16 / ∅ 12 (Sensorfixierung) befestigen.
VISY-Command konfigurieren: im VISY-Setup müssen 18 mm als Offset (Sicherheits-
(8)
abstand 10 mm + Mantelrohrboden 8 mm) und LPG als Produkt eingeben werden.
Siehe auch:
Installationsanleitung Variables LPG Einbaukit, Art. Nr. 350093
