VISY-Stick Ethanol
Der Sensor VISY-Stick Ethanol ist geeignet für die Füllstandmessung von Benzin-Ethanol
Gemische mit einem Ethanolanteil über 15 %. Der Sensor ist für die Rohrinstallation oder mit
Einschraubkörper erhältlich.
Rohrinstallation (Riser)
∅ 48

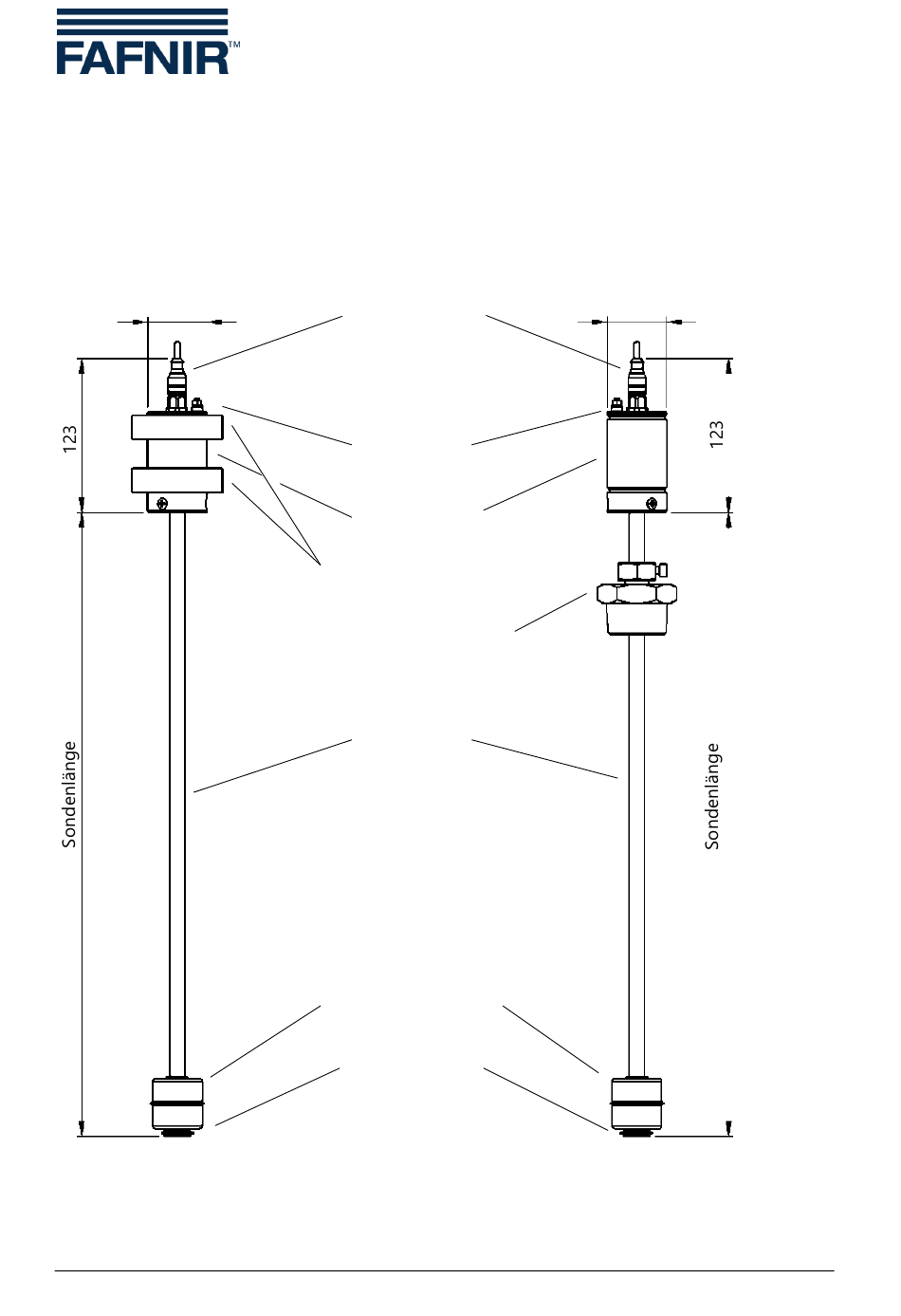

Abbildung 4: VISY-Stick Ethanol
Seite 9/53
M12 Kupplung
braun
+
weiß
A
schwarz B
blau
–
Anschluss
Potentialausgleich
Sondenkopf
Riser Installationskit
(Zentrierung 3"/ 4")
Einschraubkörper R1½,
SW 55, Messing
Sondenrohr
∅ 12
Produktschwimmer
∅ 43 x 43
Sicherungsring
Installation mit Einschraubkörper
∅ 48
Maße in mm
