3.3.6

VISY-Stick Flex / Flex Biodiesel / Flex E15

Der Sensor VISY-Stick Flex ist ein VISY-Stick mit flexiblem Sondenrohr. Der Magnetfuß am
unteren Sondenende fixiert den Sensor nach dem Einbau am Tankboden. Die Installation des
Sensors ist nur mit Einschraubkörper möglich.
∅ 48
∅ 43
∅ 34

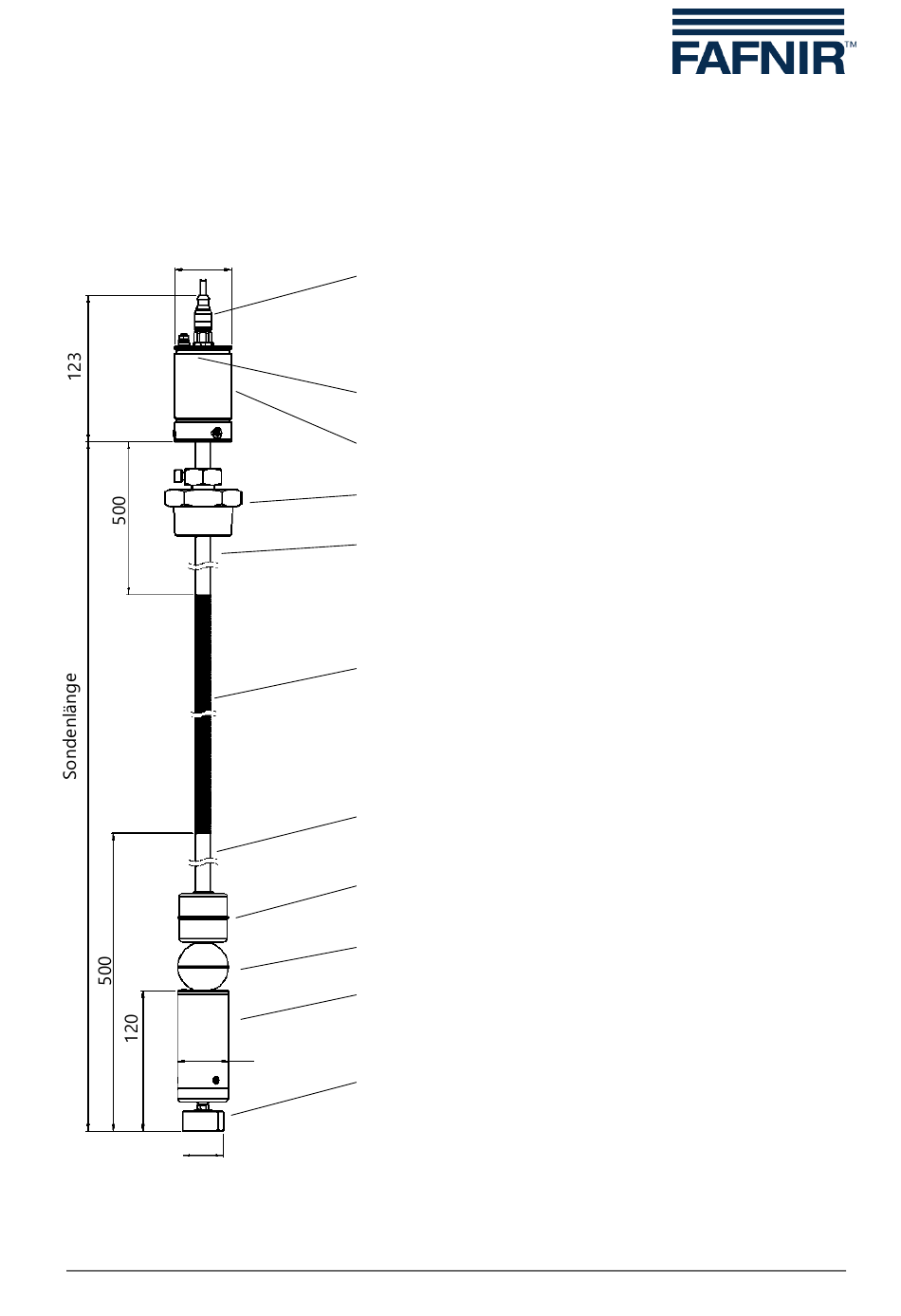

Abbildung 7: VISY-Stick Flex

Füllstandsensoren
M12 Kupplung
braun +
weiß A
schwarz B
blau –
Anschluss Potentialausgleich
Sondenkopf
Einschraubkörper R1½, SW 55, Edelstahl
Sondenrohr ∅ 12, Edelstahl
(Einstellbereich)
Wellschlauch ∅ 12, Edelstahl
Sondenrohr ∅ 12, Edelstahl
Produktschwimmer ∅ 43 x 43
Wasserschwimmer ∅ 43
Gewicht, Edelstahl
Magnetfuß
Maße in mm
