Visy-Stick Advanced / Advanced Biodiesel / Advanced E15; Abbildung 3: Visy-Stick Advanced - fafnir VISY-X System Technische Dokumentation

3.3.2

VISY-Stick Advanced / Advanced Biodiesel / Advanced E15

Der Sensor VISY-Stick Advanced hat eine höhere Messgenauigkeit als VISY-Stick. Er ist geeig-
net für die Füllstandmessung von Ottokraftstoffen und Diesel. Als Spezialversion ist er auch für
Biodiesel oder E15 (Benzin-Ethanol Gemisch mit 0 ... 15 % Ethanol) geeignet. Der Sensor ist für
die Rohrinstallation oder mit Einschraubkörper erhältlich.
Rohrinstallation (Riser)
∅ 48

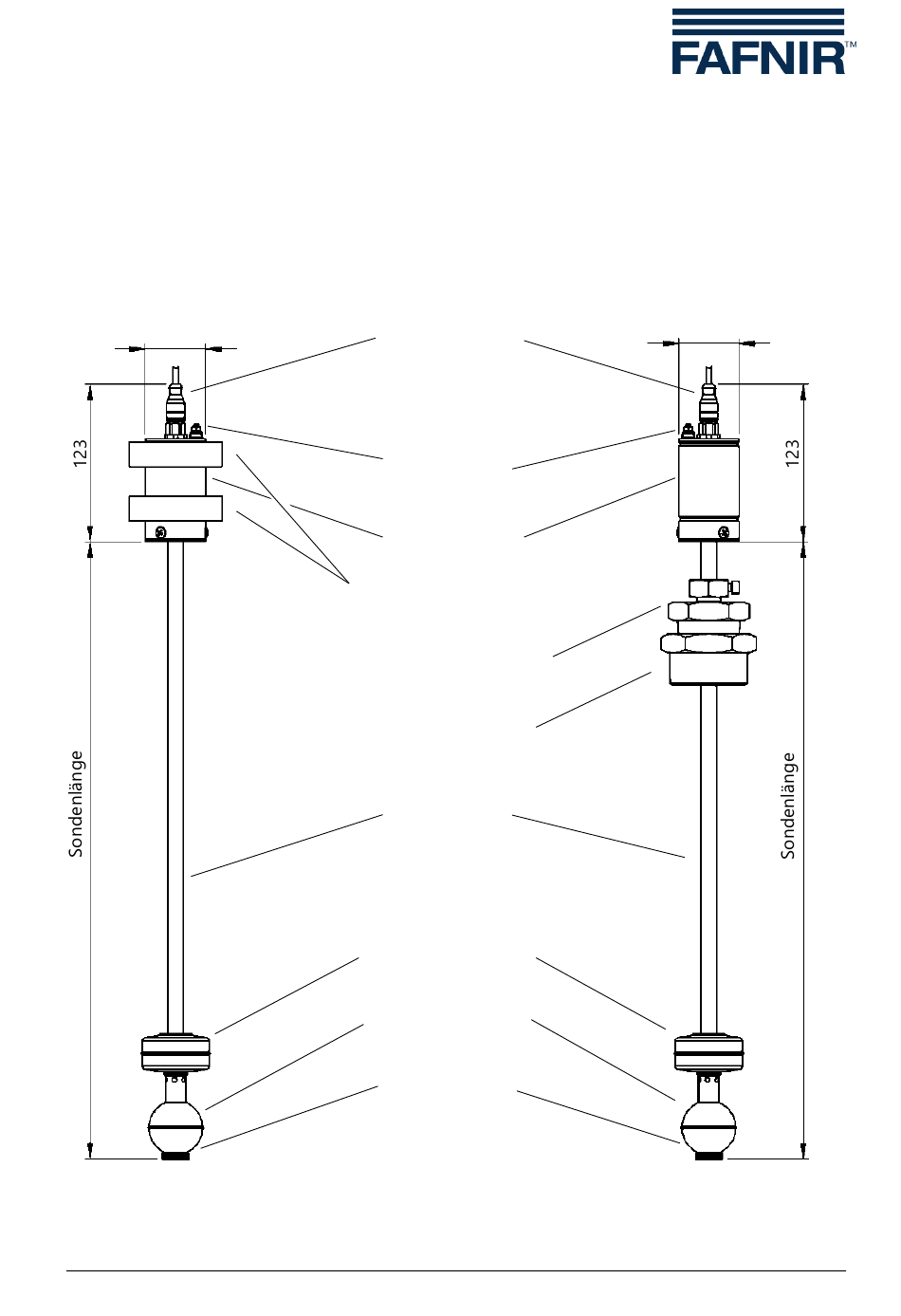

Abbildung 3: VISY-Stick Advanced

Füllstandsensoren
M12 Kupplung
braun +
weiß A
schwarz B
blau –
Anschluss
Potentialausgleich
Sondenkopf
Riser Installationskit
(Zentrierung 3"/ 4")
Einschraubkörper R1½,
SW 55, Messing
Reduzierung R2,
Stahl
Sondenrohr
∅ 12
Produktschwimmer
∅ 54 x 31
Wasserschwimmer
∅ 43 x 62
Sicherungsring
Installation mit Einschraubkörper
und R2 Reduzierung
∅ 48
Maße in mm
