5.4

Einbau-Offset

1600 mm
110
100
90
80
70
60
50
40
30
20
10
0
0
50
Sondenrohr-Abstand (a) zur zentralen vertikalen Achse [mm]
Sondenabstand (a) zur zentralen vertikalen Achse [mm]

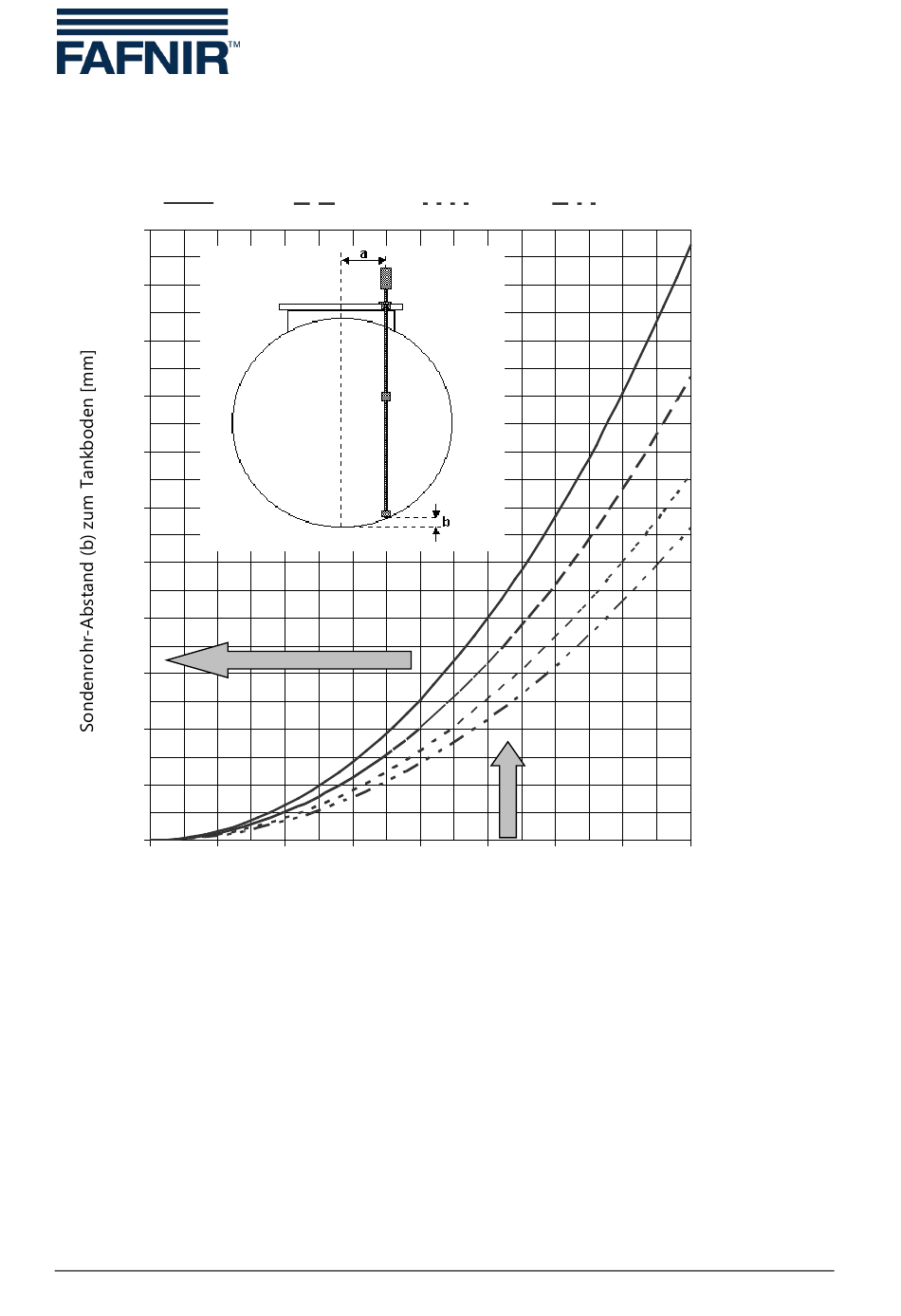

Abbildung 20: Einbau-Offset

Die Sensoren VISY-Stick werden senkrecht möglichst nah zur zentralen vertikalen Achse in die
Tanks montiert. Das VISY-Command muss später entsprechend der Position des Sensors mit
dem Einbau-Offset konfiguriert werden. Der Offset setzt sich zusammen aus dem Abstand (b)
des Sondenrohrs (siehe Abbildung 20) zum Tankboden plus Sicherheitsabstand (siehe Abbil-
dung 14). Bei der Konfiguration der einzelnen Messstellen mit der Software VISY-Setup wird
der Einbau-Offset an das VISY-Command übertragen.
Die Abbildung 20 zeigt den Sondenrohr-Abstand (b) zum tiefsten Punkt des Tankbodens für
zylindrische Tanks nach DIN 6608, 6616, 6617, und 6624 je nach Sondenrohr-Abstand (a) zur
zentralen vertikalen Achse, wenn das Sondenrohr die Tankwand berührt.
Seite 31/53
Tankdurchmesser
Tank Durchmesser
2000 mm
100
150
200
2500 mm
2900 mm
250
300
350
400
Installation
