1" Einbausatz; Elektrischer Anschluss; Abbildung 18: 1" Einschraubkörper; Abbildung 19: 1" Produkt- Und Wasserschwimmer - fafnir VISY-X System Technische Dokumentation

5.2.8

1" Einbausatz

Der optionale 1" Einbausatz (Art.-Nr.: 908493 für E10, Art.-Nr. 908484 für DK, Art.-Nr. 900168
für E85) ermöglicht den Einbau des VISY-Stick durch eine R1 Gewindemuffe.
Der 1" Einbausatz ist nicht für Biodiesel geeignet.
Der Einbausatz besteht aus einem 1" Einschraubkörper sowie einem 1" Produkt- und
1" Wasserschwimmer. Der Einschraubkörper ist optional auch in Edelstahl erhältlich.
G1

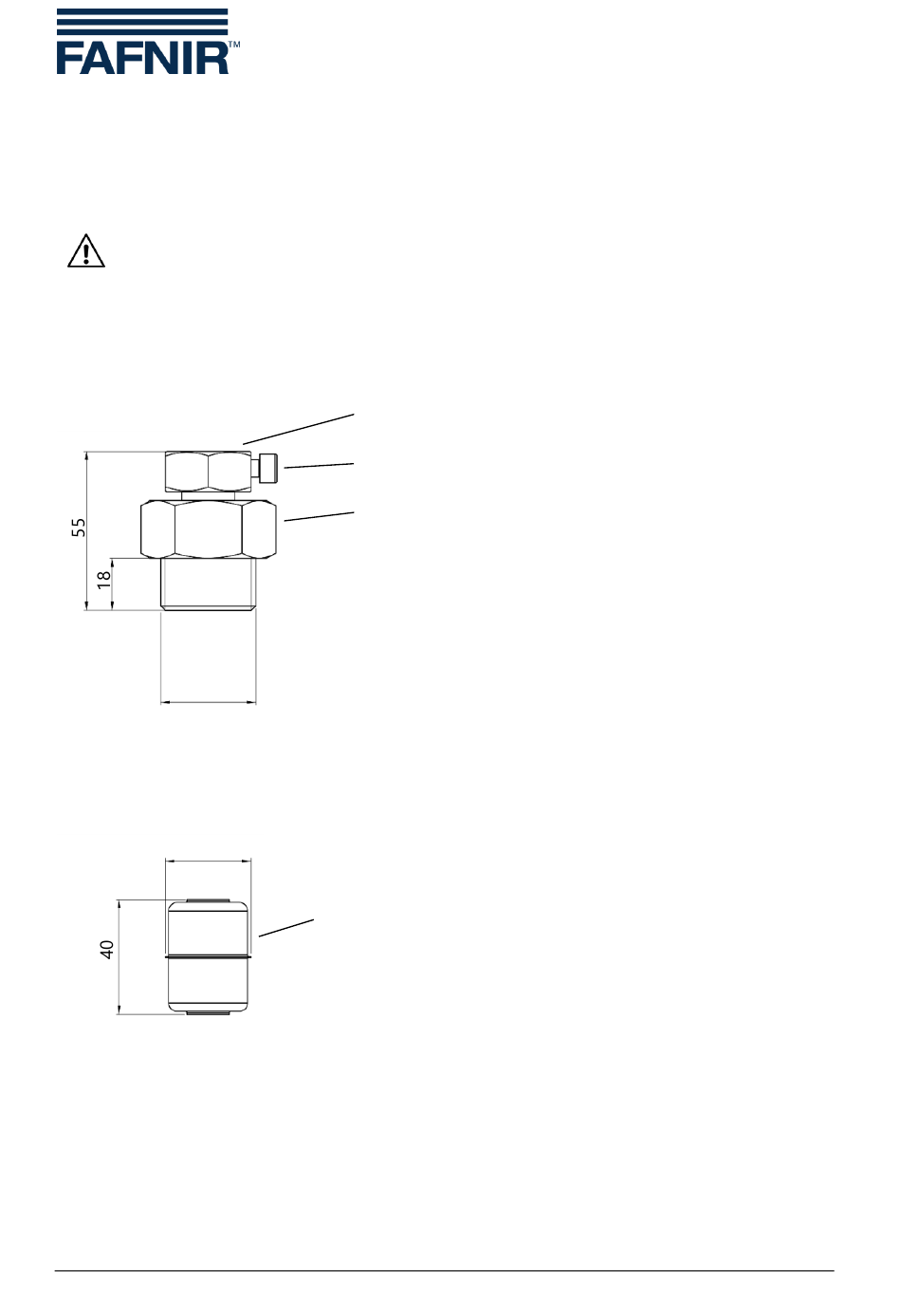

Abbildung 18: 1" Einschraubkörper
29,5

Abbildung 19: 1" Produkt- und Wasserschwimmer

5.3

Elektrischer Anschluss

Die Verdrahtung der Sensoren VISY-Stick mit der Messauswertung VISY-Command darf nur
spannungslos erfolgen. Für die Verdrahtung gehen Sie wie folgt vor:
Seite 29/53
Schlüsselweite 30
Innensechskant 5 mm
Schlüsselweite 41
Material:
Messing oder Edelstahl, G1
Maße in mm
1" Produkt- und Wasserschwimmer,
Edelstahl (1.4571)
Maße in mm
Installation
