VISY-Stick / Biodiesel / E15

Der Sensor VISY-Stick ist geeignet für die Füllstandmessung von Ottokraftstoffen und Diesel.
Als Spezialversion ist er auch für Biodiesel oder E15 (Benzin-Ethanol Gemisch mit 0 ... 15 %
Ethanol) geeignet. Der Sensor ist für die Rohrinstallation oder mit Einschraubkörper erhältlich.
Rohrinstallation (Riser)
∅ 48

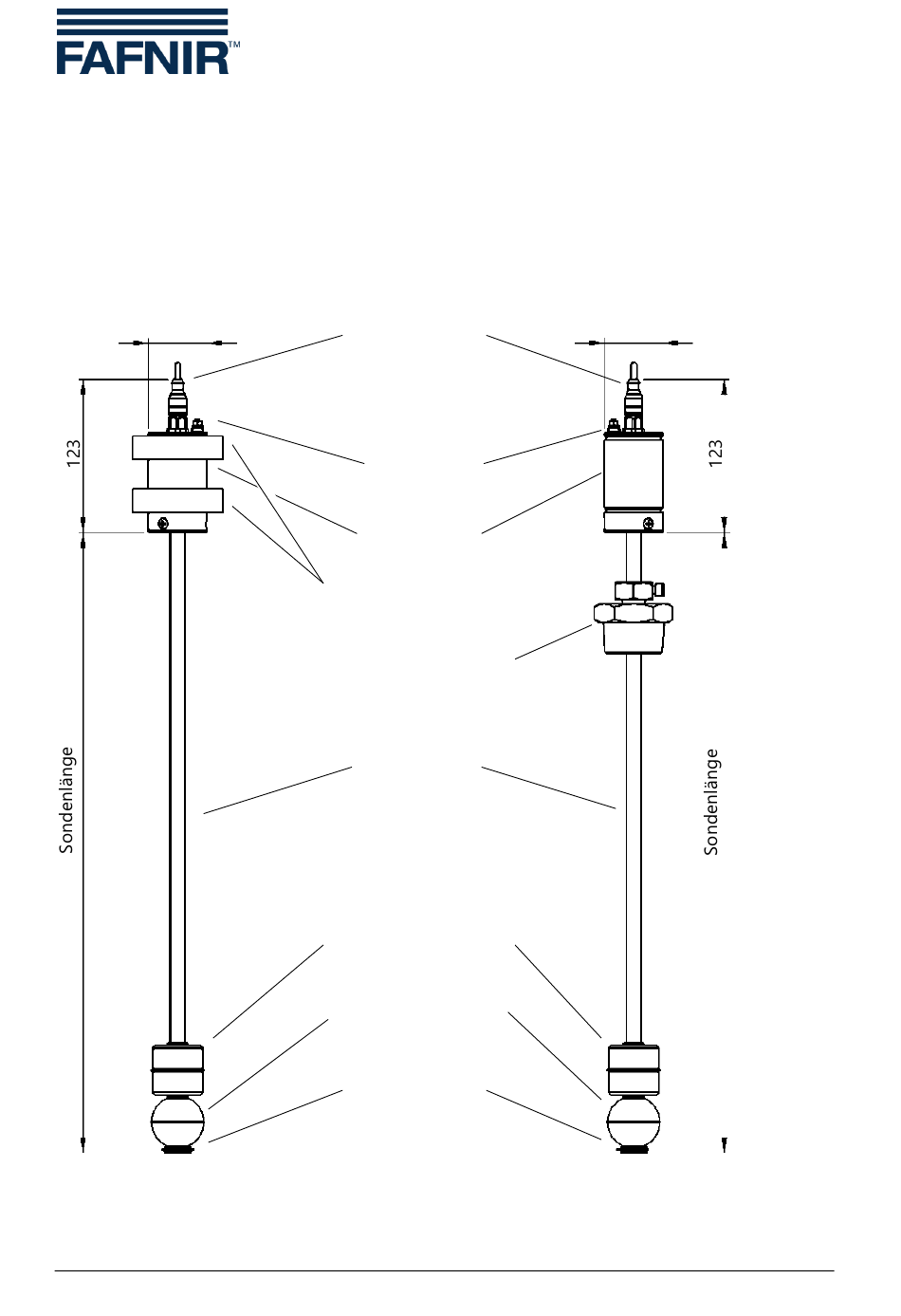

Abbildung 2: VISY-Stick / Biodiesel / E15

Seite 7/53
M12 Kupplung
braun +
weiß A
schwarz B
blau –
Anschluss
Potentialausgleich
Sondenkopf
Riser Installationskit
(Zentrierung 3"/ 4")
Einschraubkörper R1½,
SW 55, Messing
Sondenrohr
∅ 12
Produktschwimmer
∅ 43 x 43
Wasserschwimmer
∅ 43
Sicherungsring
Installation mit Einschraubkörper
∅ 48
Maße in mm
Füllstandsensoren
