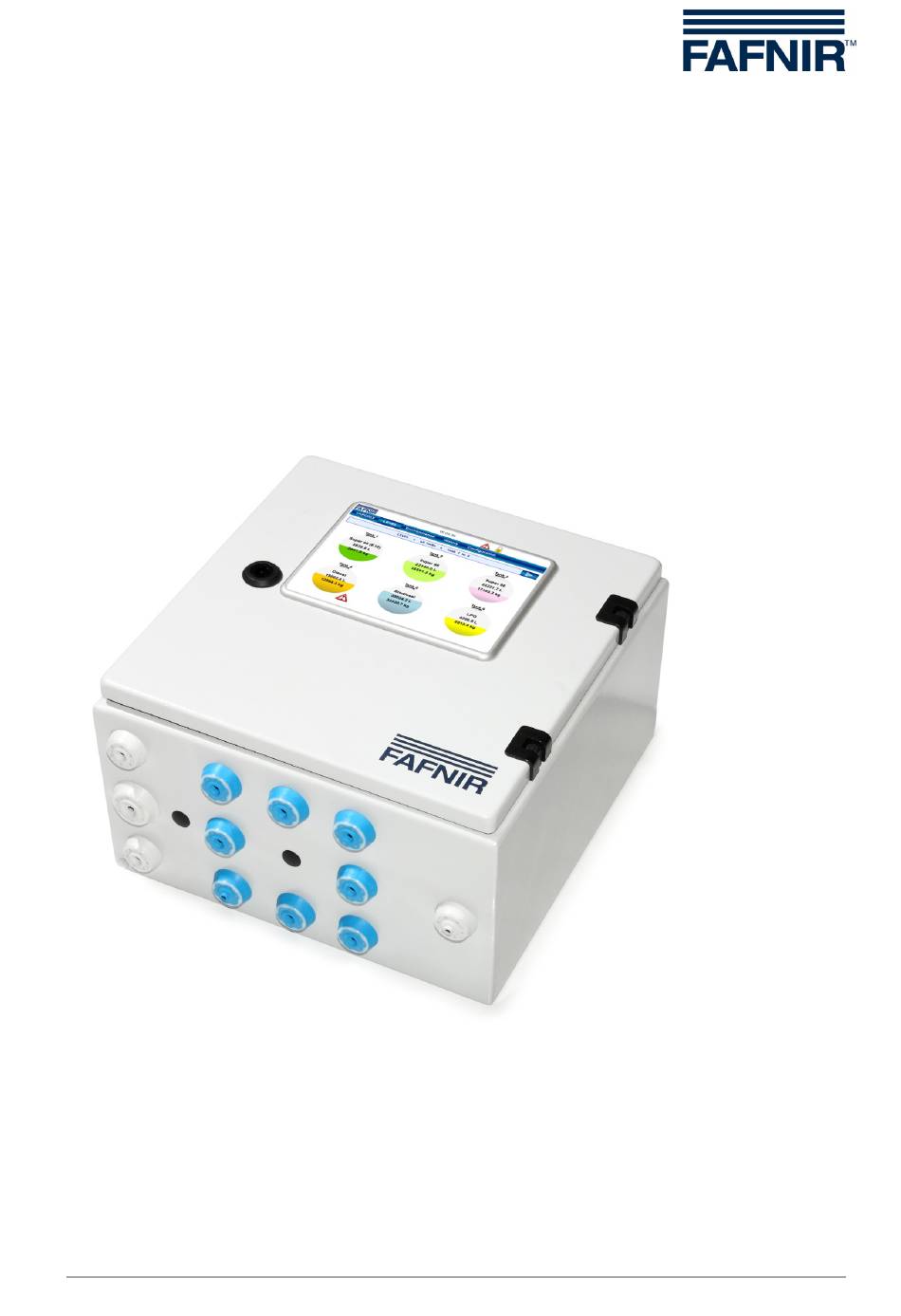

- Seite 1 Technische Dokumentation VISY VISY-Command Web Nachrüstung der Hardware LEV+ Version: Ausgabe: 2019-11 Art.-Nr.: 350319 FAFNIR GmbH • Schnackenburgallee 149 c • 22525 Hamburg • Tel.: +49 / 40 / 39 82 07-0 • Fax: +49 / 40 / 390 63 39...
- Seite 2 © Copyright: Vervielfältigung und Übersetzung nur mit schriftlicher Genehmigung der FAFNIR GmbH. Die FAFNIR GmbH behält sich das Recht vor, ohne vorherige Ankündigung Änderungen an Produkten vorzunehmen. Inhaltsverzeichnis...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ........................ 1 Lieferumfang ......................2 Einbau ........................4 VISY-Command Web zum Nachrüsten ..................4 Vorbereitung ............................4 Installation der neuen Hardware ....................9 Inhaltsverzeichnis... -
Seite 4: Einleitung
1 Einleitung In dieser Anleitung wird die Nachrüstung der Hardware LEV+ beschrieben. Seite 1/12 Einleitung... -
Seite 5: Lieferumfang
Lieferumfang Anschlusskabel RS-232 DB-9 Buchse zum Anschluss an die • galvanische Trennung für die Kassen- schnittstelle Kabellitzen zum Anschluss an die VI-4 • ◦ braun = RxD (1) ◦ weiß = TxD (2) ◦ grün = GND (3) Mikro-Stecker • zum Anschluss an das Display Anschlusskabel RS-232 Kasse DB-9 Stecker zum Anschluss an die... - Seite 6 Galvanische Trennung für die Kassenschnitt- stelle mit Klettband zum Befestigen im VISY- Command Web Klemmterminals Stopper • G = GND • R = RxD • T = TxD • Kabelbinder Seite 3/12 Lieferumfang...
-
Seite 7: Einbau
Einbau VISY-Command Web zum Nachrüsten Vorbereitung VISY-Command Web vor dem Nachrüsten der Hardware LEV+ spannungsfrei schalten und vor Wiedereinschalten sichern, sowie die Spannungsfreiheit allpolig feststellen. VISY-Command Web mit dem Gehäuseschlüssel öffnen Einbau Seite 4/12... - Seite 8 Flachbandkabel zwischen VI-4 und VP Platine abziehen. Klettband der Galvanischen Trennung (siehe Lieferumfang) mittig zwischen dem VI-4 und VP Platine aufkleben. Seite 5/12 Einbau...
- Seite 9 Kabelspirale vollständig entfernen Kabel vom Display abziehen Einbau Seite 6/12...
- Seite 10 Netzteil (12 VDC) mit einem Flachkopfschraubendreher lösen Netzteil von der Hutschiene lösen. Seite 7/12 Einbau...
- Seite 11 VI-4 Halterung mit Flachkopfschraubendreher von der Hutschiene lösen und nach vorne kippen, um sie abzuheben. Hierzu müssen die gelb markierten Laschen (siehe letzte Abbildung) gezogen werden. Folgende Kabel lösen: Netzteil-Kabel (12V Seite) • Service Stecker • GND an Terminal 6 •...
-
Seite 12: Installation Der Neuen Hardware
Installation der neuen Hardware Neues Kabel zur Spannungsversorgung und Potentialausgleich (siehe Lieferum- fang) mit Netzteil, Terminal 6, sowie dem Display verbinden. Das GND Kabel (gelb) zu Terminal 6 muss unterhalb der VI-4 Platine verlegt werden. Mikro-Stecker des neuen Anschlusskabels RS-232 (siehe Lieferumfang) mit Display verbinden. - Seite 13 Kabelspirale mit Kabelbindern an der Gehäusetür sichern, damit diese nicht mit der VP Platine in Kontakt kommen können. Das Ende der Kabelspirale muss in den dafür vorgesehen Halter an der seitlichen Gehäusewand geschoben werden. DB-9 Buchse des Anschlusskabels RS-232 zwischen die VI-4 Platine und VP Platine legen.
- Seite 14 Klemmterminals für die Hutschiene auf der Hutschiene links von der VI-4 Platine montieren, ggf. die VI-4 Platine und das Netzteil nach rechts schieben. Die Terminals für den Anschluss der Kabellitzen des Anschlusskabels RS-232 Kasse sind wie folgt (von links nach rechts): •...
- Seite 15 VI-4 und VP Platine mit Flachbandkabel verbinden. Alle Kabel sind so zu befestigen, dass sie nicht auf der VP Platine liegen oder auf diese fallen können. Gehäusetür des VISY-Command Web schließen und mit dem Gehäuseschlüssel ver- riegeln (10) Die Nachrüstung der Hardware LEV+ ist damit abgeschlossen...
