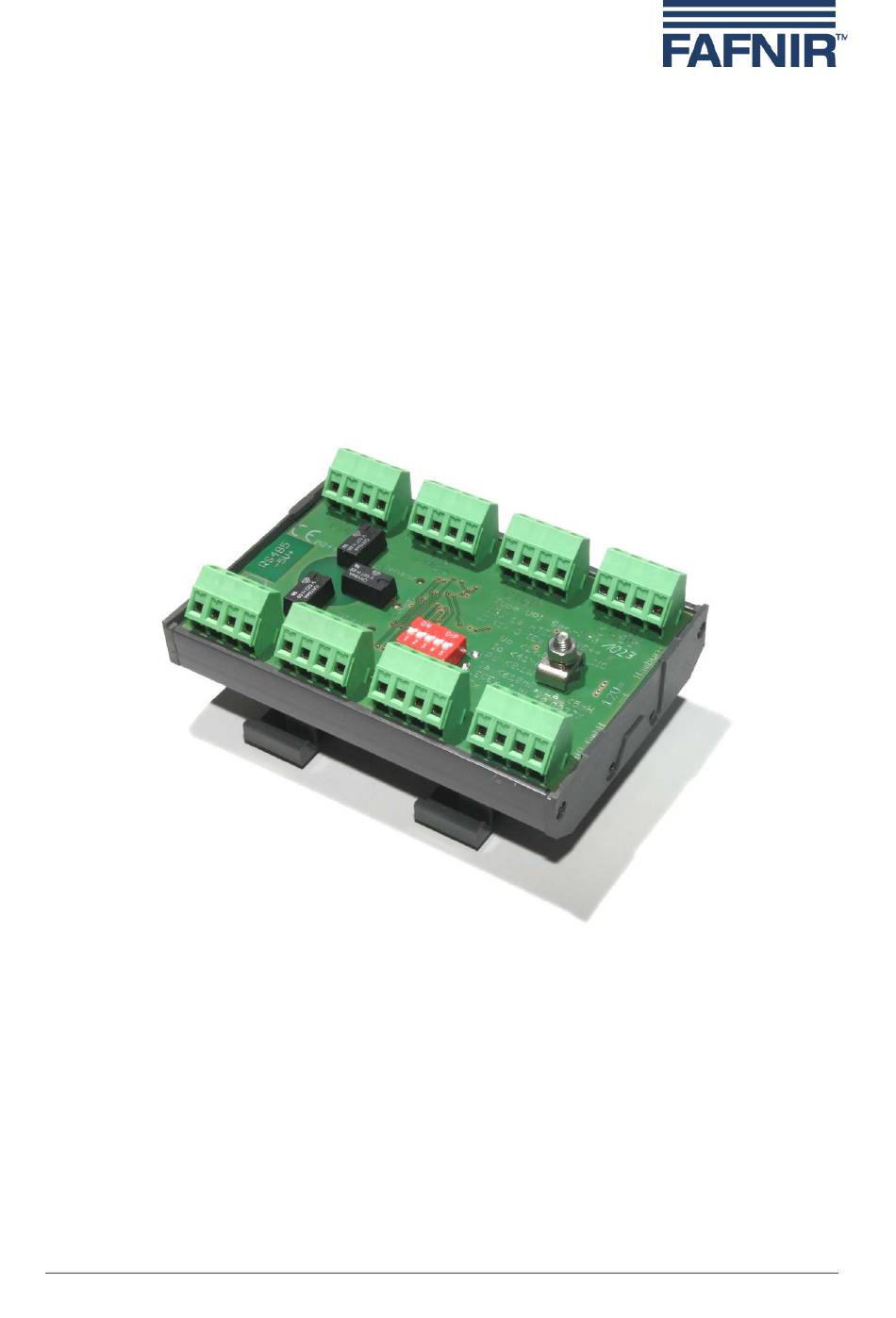

- Seite 1 Technische Dokumentation VISY-X Ausgabe: 2020-11 Version: Art.-Nr.: 350067 FAFNIR GmbH • Schnackenburgallee 149 c • 22525 Hamburg • Tel.: +49 / 40 / 39 82 07–0 • Fax: +49 / 40 / 390 63 39...
-
Seite 2: Inhaltsverzeichnis
EU-Konformitätserklärung ......................13 EG-Baumusterprüfbescheinigung ....................14 Betriebsanleitung TÜV 10 ATEX 388544 X ................17 © Copyright: Vervielfältigung und Übersetzung nur mit schriftlicher Genehmigung der FAFNIR GmbH. Die FAFNIR GmbH behält sich das Recht vor, ohne vorherige Ankündigung Änderungen an Produkten vorzunehmen. Inhalt... -
Seite 3: Einleitung
Zum System gehören: das VPI als Messumformer zwischen den Sensoren und einem übergeordneten • System (Host) das FAFNIR Netzteil VPI-Supply (Art.-Nr. 908315), optional kann ein eigenes Netz- • teil verwendet werden, siehe Kapitel 3.4 die Sensoren VISY-Stick und/oder VISY-Reed •... -
Seite 4: In Dieser Anleitung
Für die Installation der VIMS Sensoren wenden Sie sich bitte zusätzlich an: SGB GmbH, Hofstraße 10, 57076 Siegen, Deutschland Tel.: +49 271 48964-0, Fax: +49 271 48964-6, E-Mail: sgb@sgb.de Anforderungen an den Servicetechniker Die Installation des gesamten VISY-X Systems sollte nur von geschulten Servicetechnikern durchgeführt werden. Seite 4/19... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Das VISY-X System ist zum Einsatz im Tankstellenbereich optimiert und kann für alle han- delsüblichen Kraftstoffe eingesetzt werden. Es dient zum Messen und Auswerten der Füll- stände in den Tanks. Benutzen Sie das System ausschließlich für diesen Zweck. Beachten und befolgen Sie sämtliche Hinweise zur Produktsicherheit sowie Bedienungsanweisungen. -
Seite 6: Aufbau Und Funktionsweise
Die Sensoren werden über das VPI elektrisch versorgt. Für die Versorgung des VPI ist eine 12 V Gleichspannung erforderlich. Das FAFNIR Netzteil VPI-Supply (Zubehör) ist sicher zwi- schen Eingang und Ausgang galvanisch getrennt und kann bis zu zwei VPI versorgen. -
Seite 7: Installation
Installation Für das Errichten/Betreiben des Messumformers VPI sind die Vorschriften ge- mäß ExVO, BetrSichV und des Gerätesicherheitsgesetzes sowie die allgemein anerkannten Regeln der Technik und diese Betriebsanleitung maßgebend. Beachten Sie auch die örtlichen Sicherheits- und Unfallverhütungsvorschriften, die in dieser Betriebsanleitung nicht genannt sind. Die Verdrahtung darf nur spannungslos erfolgen. -
Seite 8: Schnittstellenanschluss Rs-485
Sensor Sensor Sensor Sensor + A B - + A B - + A B - + A B - + A B - + A B - + A B - + A B - CH05 CH06 CH07 CH08 Sensor RS485 CH03... -
Seite 9: Programmierschnittstelle
Bei allen FAFNIR Geräten mit einer RS485-2-Draht-Schnittstelle ist die mit A gekennzeichnete Kommunikationsleitung immer die positive (+) und die mit B gekennzeichnete Kommunikationsleitung die negative (-). Es werden zwei Übertragungsgeschwindigkeiten unterstützt: Baud Rate Daten Bit Stop Bit Parität 1200 none... -
Seite 10: Status-Leds
Für die Versorgung des VPI ist eine 12 V Gleichspannung erforderlich. Dafür ist das FAFNIR Netzteil VPI-Supply (Art.-Nr. 908315) als Zubehör vorgesehen. VPI-Supply kann bis zu zwei VPI versorgen. Es ist ein Mindestabstand von 50 mm (Fadenmaß) zwischen VPI und VPI-Supply einzuhalten. -
Seite 11: Instandhaltung
Der VPI Messumformer ist wartungsfrei, wenn dieser gemäß den Herstellerspezifikationen betrieben wird. Rücksendung Vor der Rücksendung von FAFNIR Produkten ist eine Freigabe durch den FAFNIR Kunden- dienst erforderlich. Bitte sprechen Sie mit Ihrem Kundenberater oder dem Kundendienst, der Sie über die Details der Rücksendung informiert. -
Seite 12: Abbildungsverzeichnis
Abbildungsverzeichnis Abbildung 1: VPI Anschlüsse .......................... 8 Tabellenverzeichnis Tabelle 1: DIP Schalter S1 für VPI Adresse ....................9 Seite 12/19... -
Seite 17: Eg-Baumusterprüfbescheinigung
Vor der Inbetriebnahme sind alle Geräte auf richtigen Anschluss und Einbau zu prüfen. Die elektrische Versorgung, auch der nachgeschalteten Geräte, ist zu kontrollieren. III.e … Instandhaltung, Wartung und Reparatur Die Geräte sind im Allgemeinen wartungsfrei. Bei einem defekt ist die Baugruppe an den Hersteller FAFNIR zurückzuschicken. Seite 17/19... - Seite 18 Gerätekennzeichnung VPI-Supply 1 Hersteller: FAFNIR GmbH, Hamburg 2 Typenbezeichnung: VPI-Supply 3 Gerätenummer: Ser. N°: … 4 Bescheinigungsnummer: TÜV 10 ATEX 388544 X 5 CE-Kennzeichnung: 0044 1 Hersteller: FAFNIR GmbH, Hamburg 2 Typenbezeichnung: 3 Gerätenummer: Ser. N°: … 4 Bescheinigungsnummer: TÜV 10 ATEX 388544 X...
- Seite 19 Spezifische Bedingungen 1 Die Potentialausgleichsklemme (PA) auf der Baugruppe VPI muss mit dem Potentialausgleich des ex- plosionsgefährdeten Bereichs verbunden werden, wenn die Spannungsversorgung VPI-Supply nicht verwendet wird. 2 Der Messumformer VPI sowie die Spannungsversorgung VPI-Supply muss in einem Gehäuse installiert werden, das eine Schutzart gemäß...
- Seite 20 FAFNIR GmbH Schnackenburgallee 149 c 22525 Hamburg Tel.: +49 / 40 / 39 82 07–0 Fax: +49 / 40 / 390 63 39 E-Mail: info@fafnir.de Web: www.fafnir.de...
