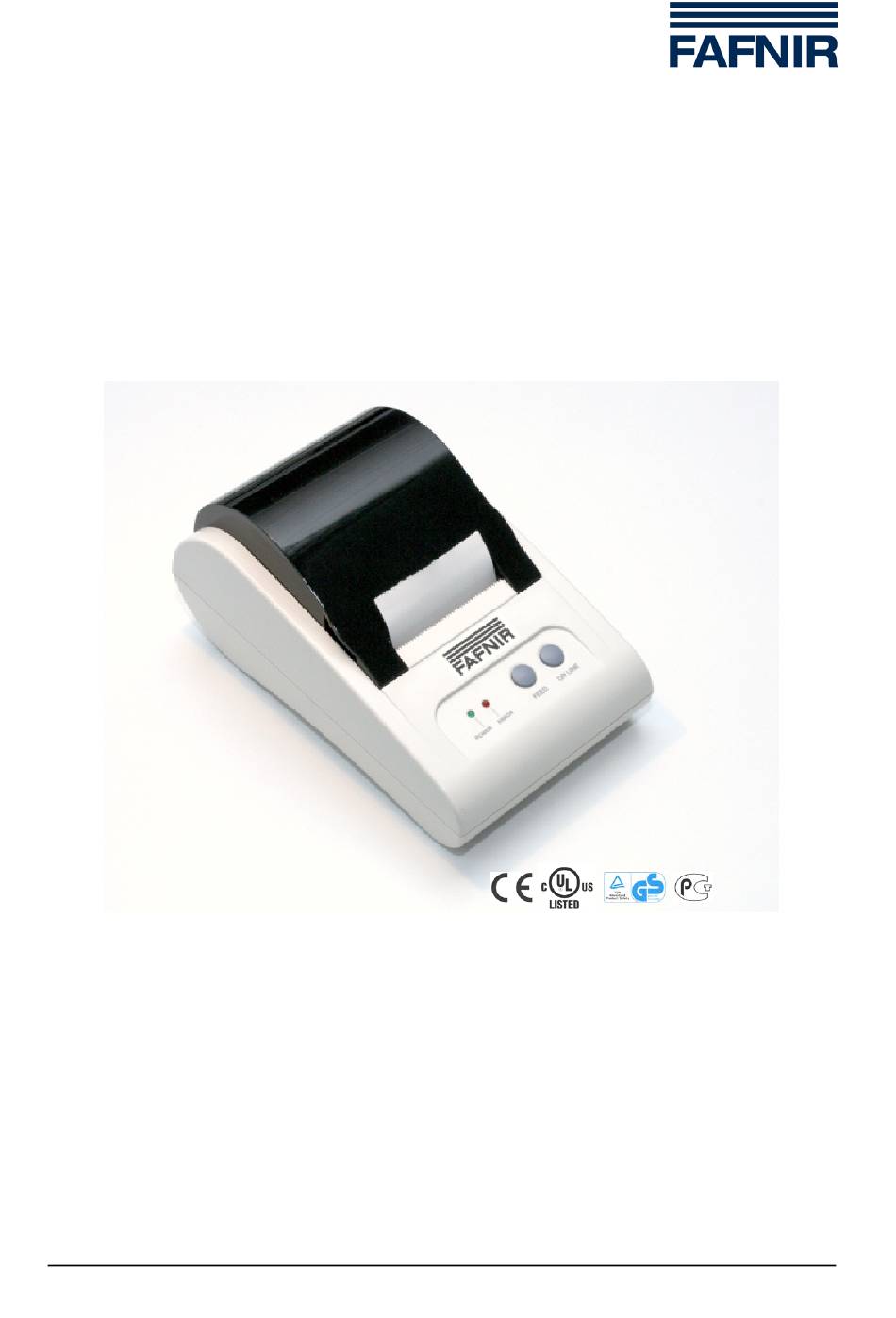

- Seite 1 Technische Dokumentation VISY-X VISY-View Drucker Ausgabe: 2016-10 Version: 1 Artikel-Nr.: 207162 FAFNIR GmbH • Schnackenburgallee 149 c • 22525 Hamburg • Tel: +49 /40 / 39 82 07-0 • Fax: +49 /40 / 390 63 39...
-
Seite 2: Inhaltsverzeichnis
Technische Daten ..................... 8 Abbildungsverzeichnis ..................8 Tabellenverzeichnis ................... 8 © Copyright: Vervielfältigung und Übersetzung nur mit schriftlicher Genehmigung der FAFNIR GmbH. Die FAFNIR GmbH behält sich das Recht vor, ohne vorherige Ankündigung Änderungen an Produkten vorzunehmen. Page 2/8 VISY-View Printer... -
Seite 3: Einleitung
Einleitung Der VISY-View Drucker ist ein leiser Thermodrucker, mit dem vom VISY-X System ermittelte und an das VISY-View übertragene Daten ausgedruckt werden können. Für den Ausdruck stehen folgende Daten zur Verfügung: • Konfigurationsdaten • Bestandsdaten • Lieferdaten • Alarme (Tank- und Umweltschutz-Alarme) Sicherheitshinweise Bitte halten Sie die Sicherheitsmaßnahmen für den Umgang mit elektrischen Geräten ein. -
Seite 4: Installation
Installation Anschluss am VISY-View Die Kommunikation zwischen dem VISY-View und dem VISY-View Drucker erfolgt über das mitgelieferte serielle Kabel. Schließen Sie den Drucker wie folgt an das VISY-View an: • Verbinden Sie den 25-poligen Stecker mit der entsprechenden Buchse am Drucker. -
Seite 5: Bedienfeld
Bedienfeld Das Bedienfeld hat zwei farbige Leuchtdioden und zwei Taster. Abbildung 1: Bedienfeld Die Leuchtdioden zeigen Informationen über den Druckerzustand an. Unter normalen Umständen sollten die POWER Leuchtdiode ständig an und die ERROR Leuchtdiode ständig aus sein. Die Taster werden für den manuellen Papiervorschub und für den Wechsel zwischen Online und Offline Modus verwendet. -
Seite 6: Einlegen Der Papierrolle
Einlegen der Papierrolle Um die Papierrolle zu wechseln, gehen Sie bitte wie folgt vor: Schalten Sie den Drucker aus Öffnen Sie die Abdeckung des Druckers Entfernen Sie die verbrauchte Papierrolle, falls vorhanden Legen Sie eine neue Papierrolle mit Papier von unten kommend in den Drucker Ziehen Sie das Papier ein kurzes Stück heraus Schließen Sie die Abdeckung des Druckers Schalten Sie den Drucker wieder ein... -
Seite 7: Papiereigenschaften
Ø 12 mm Äußerer Kerndurchmesser Ø 18 mm Table 1: Papiereigenschaften Geeignete Papierrollen können bei der FAFNIR GmbH bestellt werden (Artikel Nr. 908615 – 10 Stk.). DIP-Schalter Im normalen Betrieb des Druckers mit dem VISY-View brauchen die werkseitig eingestell- ten DIP-Schalter nicht verändert zu werden. -
Seite 8: Technische Daten
Technische Daten Abmessung: H 90 x B 100 x T 191 [mm] Umgebungstemperatur: 0 °C ... +40 °C Hilfsenergie: 100 V AC … 240 V AC, 50 … 60 Hz, Versorgung über AC/DC Netzadapter Drucktechnik: Thermodrucker Papierwechsel: kein Einfädeln des Papiers notwendig Papierbreite: 58 mm ±0,5 mm Papierrollen Durchmesser:...
