Überspannungsschutz; Tabelle 1: Belegung Der M12 Kupplung - Fafnir Visy-X System Technische Dokumentation

Falls noch nicht verbunden, stecken Sie die M12 Kupplung des mitgelieferten FAFNIR
•
Anschlusskabels auf den M12 Einbaustecker des Sondenkopfes. Drehen Sie die Über-
wurfmutter der Kupplung erst handfest an und sichern Sie die Mutter dann mit einem
Maulschlüssel durch eine 180° Drehung. Das Anzugsmoment sollte zwischen
100 ... 150 Ncm liegen.
Verbinden Sie das verlegte Kabel (vom VISY-Command kommend) mit dem FAFNIR
•
Anschlusskabel, z.B. unter Verwendung eines Kabelverbinders (Artikel-Nr. 910035), in
der folgenden Belegung:
braun
weiß
schwarz
blau

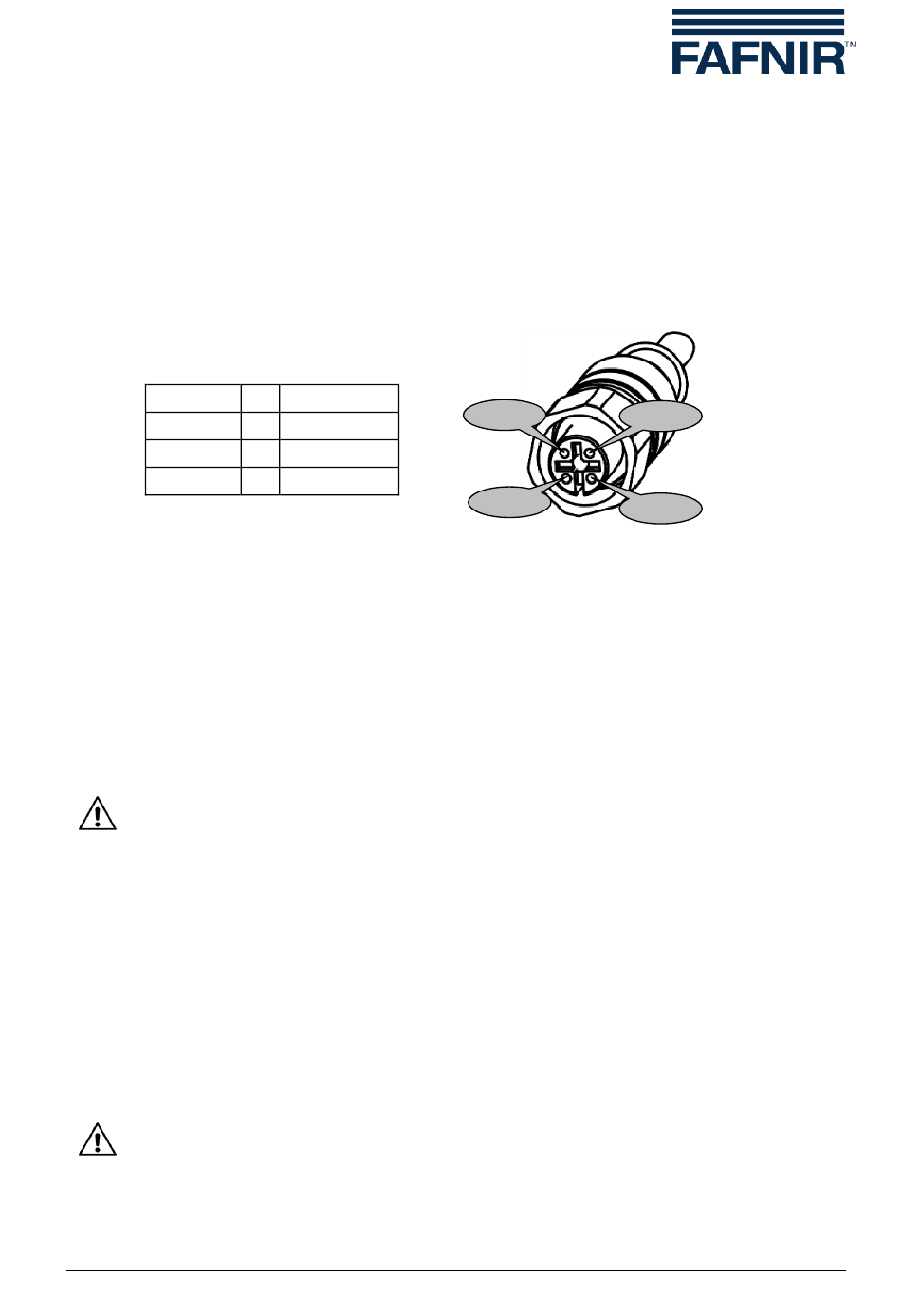

Tabelle 1: Belegung der M12 Kupplung

Das Anschlusskabel zwischen VISY-Stick und VISY-Command muss die folgenden Eigenschaf-
ten aufweisen:
Vieradriges, nicht abgeschirmtes Kabel, ölbeständig
•
Leitungsquerschnitt (4 x 0,5 mm² bis 100 m oder 4 x 1,0 mm² bis 200 m)
•
Farbe blau oder blau gekennzeichnet (Kabel für eigensichere Stromkreise)
•
Durchmesser maximal 6–10 mm, damit es von der Kabeldurchführung im
•
VISY-Command sicher abgedichtet werden kann.
Der Potentialausgleich ist durch den Errichter gemäß der jeweils national gültigen
Errichtungsvorschrift vorzunehmen. Dazu kann die Potentialausgleichklemme des
Sondenkopfes verwendet werden.
5.3.1 Überspannungsschutz
Um den Sensor VISY-Stick vor Überspannungen zu schützen, empfehlen wir, den Überspan-
nungsschutz BA 350 DUO direkt vor dem Sensor im Domschacht oder im Zapfsäulenschacht zu
installieren. Der BA 350 DUO Überspannungsschutz wird zwischen dem FAFNIR Anschlusskabel
der Sonde und dem vor Ort verlegten Kabel des VISY-Command installiert (Art. Nr. 903314).
Besondere Vorschriften u.a. EN 60079-14 bzw. EN 60079-25 sowie die örtlichen
Errichtungsvorschriften sind zu beachten.
Installation
+ Pin 1
A Pin 2
B Pin 4
– Pin 3
Pin 3
Pin 4
Pin 2
Pin 1
