4.1.1

VISY-Stick Interstitial

Der Sensor VISY-Stick Interstitial ist geeignet für die Überwachung der Kontrollflüssigkeit (z.B.
Salzlauge, Glykol, etc.) in Zwischenräumen doppelwandiger Tanks. Er meldet das Über- und
Unterschreiten einstellbarer Grenzwerte. VISY-Stick Interstitial kann auch als „Trockensensor"
eingesetzt werden, der das Eindringen einer Flüssigkeit in den Zwischenraum feststellt. Der
Sensor ist für die Rohrinstallation oder mit Einschraubkörper erhältlich.
Rohrinstallation (Riser)
∅ 48

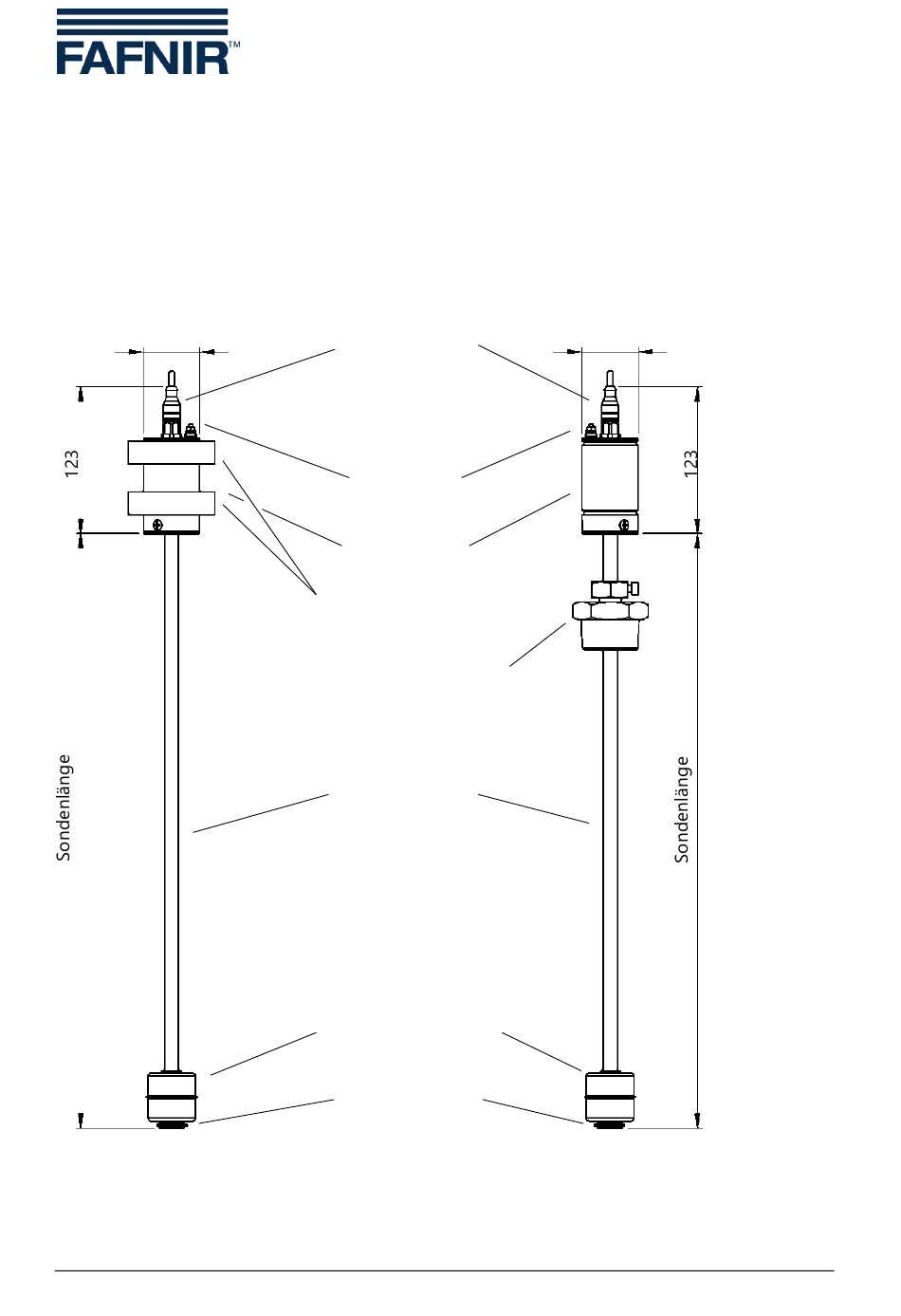

Abbildung 9: VISY-Stick Interstitial

Seite 15/53
M12 Kupplung
braun +
weiß A
schwarz B
blau –
Anschluss
Potentialausgleich
Sondenkopf
Riser Installationskit
(Zentrierung 3"/ 4")
Einschraubkörper R1½,
SW 55, Messing
Sondenrohr
∅ 12
Produktschwimmer
∅ 43 x 43
Sicherungsring
Installation mit Einschraubkörper
∅ 48
Maße in mm
