5.2.7 Variables LPG Einbaukit für Flüssiggasbehälter
Das Variable LPG Einbaukit wurde für FAFNIR Messwertgeber entwickelt, um den Füllstand in
Flüssiggasbehältern im drucklosen Bereich messen zu können. Dadurch kann der Messwertge-
ber jederzeit ohne weitere Montagearbeiten ein- und ausgebaut werden, ohne den Tank
öffnen zu müssen.
Das Variable LPG Einbaukit besteht aus einem Mantelrohr mit speziellem LPG-Schwimmer aus
BUNA, einer Schneideringverschraubung mit ¾" NPT Außengewinde für den Prozessanschluss,
und einer Schneideringverschraubung mit PTFE Klemmring für die Sensorfixierung (siehe
folgende Abbildung).

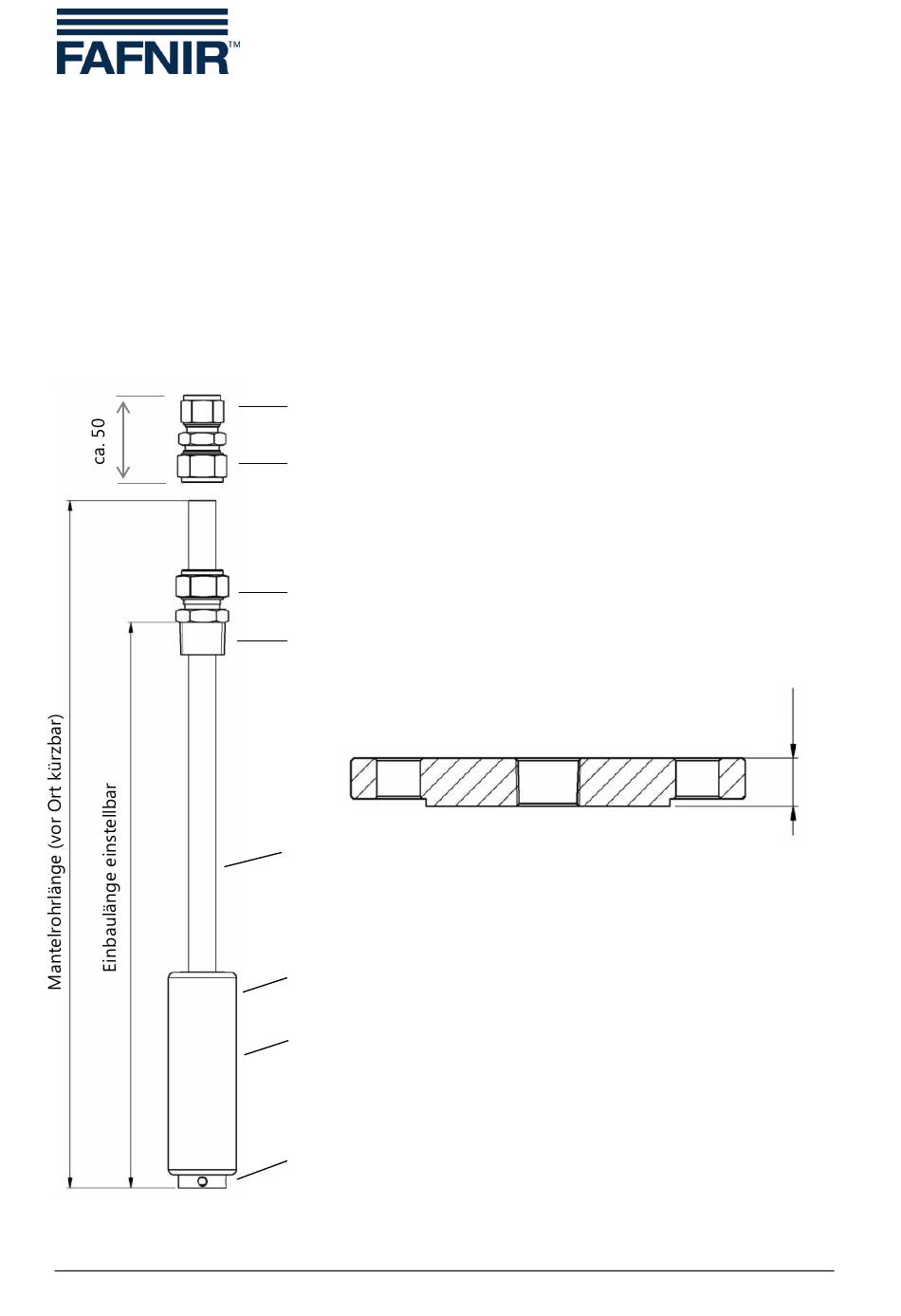

Abbildung 17: Variables LPG Einbaukit für Flüssiggasbehälter
Seite 27/53
Sensorfixierung:
Klemmring, PTFE
Schneidringverschraubung,
Edelstahl
Schneidringverschraubung,
Edelstahl
¾" NPT Außengewinde
Prozessanschluss bauseitig,
¾" NPT Gewinde, mittig
z.B.: Flansch, DN 50, PN 40, Form C
Mantelrohr ∅ 16 x 1,5
(vor Ort kürzbar)
Kennzeichnung „TOP"
Schwimmer Ø 40 x 120
(Werkstoff: BUNA)
Stellring
Maße in mm
Installation
