5. LISTA DE COMPONENTES
(Ref. a Fig. 5)
N° Código
Elemento
DESCRIPÇION
6019716
01
INDICADOR DEL NIVEL
6480800
02
MANÓMETRO
6650058
03
CLAVIJA RÁPIDA HEMBRA
6650062
04
CLAVIJA RÁPIDA MACHO
6780400
05
SILENCIADOR
6550064
06
CLAVIJA RÁPIDA MACHO
6550066
07
CLAVIJA RÁPIDA HEMBRA
6250047
08
GRUPO FILTRO-REDUCTOR
6800063
09
TAPON DE CARGA ACEITE
6890050
10
TUBO DOBLE
6060020
11
RACOR
6550049
12
PEDAL
6890032
13
MANGUERA DE POLIURETANO
La garantía pierde eficacia si se utilizan piezas de repuesto distintas de las originales Cembre .
Al pedir piezas de repuesto, indicar siempre los elementos siguientes:
- número de código del elemento
- descripción del elemento
- tipo de herramienta
- número de serie de la herramienta
ATENCIÓN:
Las bombas oleodinámicas producidas por Cembre S.p.A. han sido desarrolladas para
ser usadas con cabezas de compresión y de corte. En función de su empleo específico
no necesitan, y por eso no son dotadas, de un sistema seguro de antiretorno del aceite.
Por esta razón su empleo en cualquier aplicación diferente de aquellas a la que son des-
tinadas, por ejemplo alimentación de cilindros hidráulicos, de sistemas de levantamiento
o similares, puede exponer el operador a peligro.
Cembre no acepta alguna responsabilidad consiguiente del empleo de nuestras bom-
bas en aplicaciones que no sean aquellas indicadas sobre nuestros catálogos u otro
material informativo.
6. FUNCIONAMIENTO ANÓMALO DE LA BOMBA Y SOLUCIONES POSIBLES
Inconveniente:
la bomba funciona pero el aceite no se pone bajo presión.
Soluciones:
verificar si el nivel de aceite en el depósito es suficiente.
Inconveniente:
la carrera de las matrices (o en su caso de las cuchillas) de la cabeza
acoplada a la bomba es incompleta; incluso insistiendo en la acción de
bombeo no se consigue que las matrices lleguen a tope (o el cable sea
cortado).
Soluciones:
verificar el nivel de aceite y en su caso añadir para restablecer el nivel
véase punto 4.1); verificar la presión en el circuito de aire comprimido;
no olvidar que son necesarios 6 bar (120 psi) para conseguir la presión
máxima del aceite.
En caso de que la bomba siga sin funcionar correctamente después de efectuar estas
operaciones, es aconsejable enviarla a Cembre (véase punto 7).
Q.té
N° Código
Elemento
DESCRIPÇION
1
6650052
14
CLAVIJA
1
6490050
15
MANILLA
6019714
16
BOMBA
1
2592862
17
TUBO FLEXIBLE TF300-Q38F
1
6090517
18
CÀRTER
1
6900319
19
TORNILLO M 6x14
1
6490085
20
PROTECCION RACOR
1
1
6900319
21
TORNILLO M 6x14
1
6895050
22
VÁLVULA DE PRESIÓN MÁXIMA
1.8m
6019709
23
DEPOSITO ACEITE
1
6580202
24
PIE DE APOYO
1
6232248
25
TARJETA (TG.0448)
0.1m
Q.té
1
1
1. ALLGEMEINE EIGENSCHAFTEN
1
1
– Luftdruck: ............................................................................... 3 ÷ 6 bar (60 - 120 psi)
1
8
– Max. Arbeitsdruck: ........................................................ 700 bar (10,000 psi)
1
– Fördermenge: ......................................................................... 0,5 l/min (0.13 gpm)
2
1
1
4
1
– Abmaße: Länge (A) ................................................................ 220 mm (8.7 in.)
– Gewicht (inklusive Schlauch und Fußpedal): ...................... 15 kg
– Länge des flexiblen Hochdruckschlauches: ...................... 3 m
– Tankvolumen: .................................................................. 900 cm
– Hydrauliköl: ....................................... AGIP ARNICA 32
– Hydraulikkupplung: Die Pumpe wird mit einem Hydraulik-Hochdruckschlauch
geliefert, der mit einer Kupplung an jedes Schneid- oder Presswerkzeug von Cembre
angeschlossen werden kann (siehe Bild 2).
– Sicherheit: Die Pumpe ist mit einem Überdruckventil ausgerüstet.
Die Kontrolle der Einstellung des Überdruckventils kann mit der Manometereinheit
MPC 1 durchgeführt werden, die auf Anfrage lieferbar ist.
Lärmschutzbestimmung
(Richtlinie 2006/42/EG, Anhang 1, Nummer 1.7.4.2, Buchstabe u)
– Der konstante Lärmpegel entsprechend
Gewichtung A am Arbeitsplatz L
– Der höchste Lärmpegel entsprechend
Gewichtung C am Arbeitsplatz L
– Das Lärmbelastung des Geräts
L
entspricht .............................................................................................. 69,5 dB (A)
WA
17
10
PNEUMATISCHE ÖLDRUCKPUMPE
TYP CPP-1
(Siehe Bild 1)

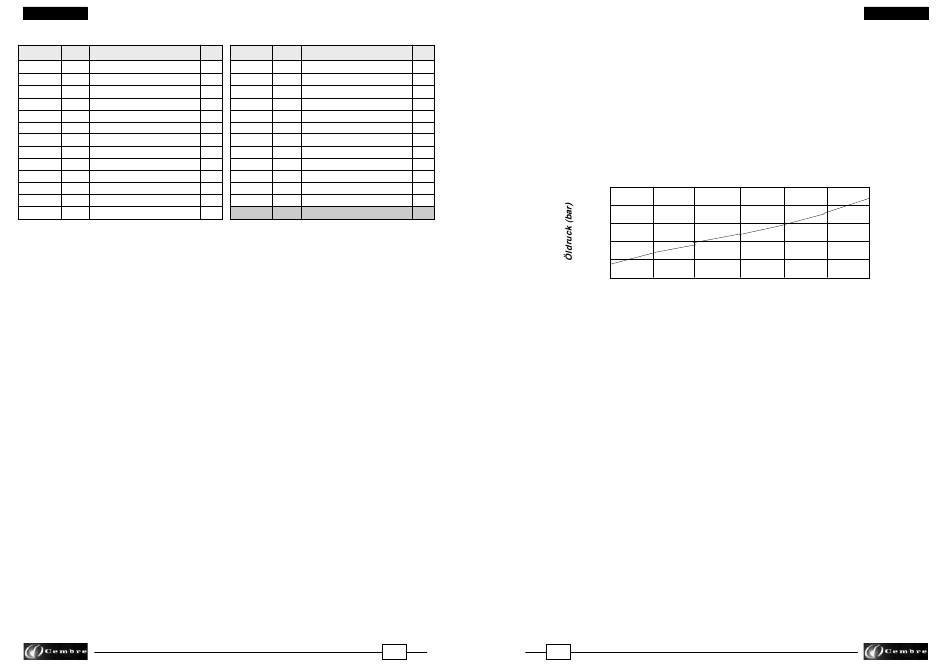

Öldruck in Funktion des Luftdruckes
800
700
600
●
500
●
●
400
●
300
3.0
3.5
4.0
4.5
Luftdruck (bar)
Breite (B) ................................................................ 220 mm (8.7 in.)
Höhe (C) ................................................................ 350 mm (13.8 in.
SHELL TELLUS OIL TX 32
entspricht .............................................. 59,2 dB (A)
pA
entspricht ...................................... < 130 dB (C)
pCPeak
DEUTSCH
●
●
●
5.0
5.5
6.0
(26.5 lbs)
(10 ft)
(0.25 US gal.)
3
oder
oder ähnlich
