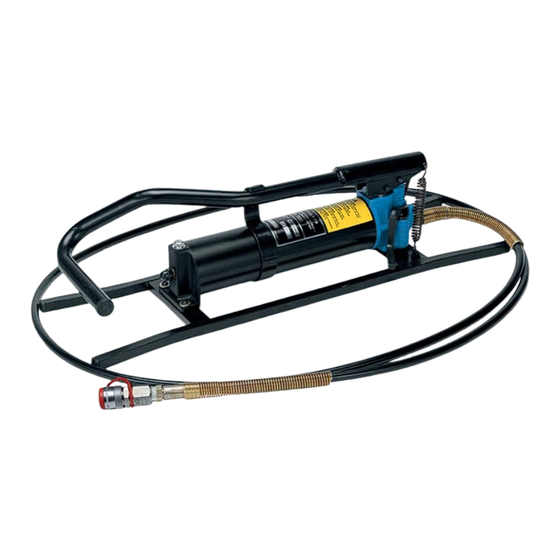

POMPE A PIED HYDRAULIQUE A DEUX VITESSES
HYDRAULISCHE DOPPELKOLBENFUSSPUMPE
BOMBA HIDRAULICA DE PIE DE DOBLE VELOCIDAD
POMPA OLEODINAMICA A PEDALE A DUE VELOCITÀ
ENGLISH
OPERATION AND MAINTENANCE MANUAL ....................................4
FRANÇAIS
NOTICE D'UTILISATION ET ENTRETIEN ..............................................8
DEUTSCH
BEDIENUNGSANLEITUNG ................................................................... 12
ESPAÑOL
MANUAL DE USO Y MANTENIMIENTO ........................................... 16
ITALIANO
MANUALE D'USO E MANUTENZIONE ............................................. 20
1
TWO SPEED HYDRAULIC FOOT PUMP
PO7000
Cer fied Quality
Cer fied Environmental
Management System
Management System
Cer fied Occupa onal
Health & Safety
Management System
