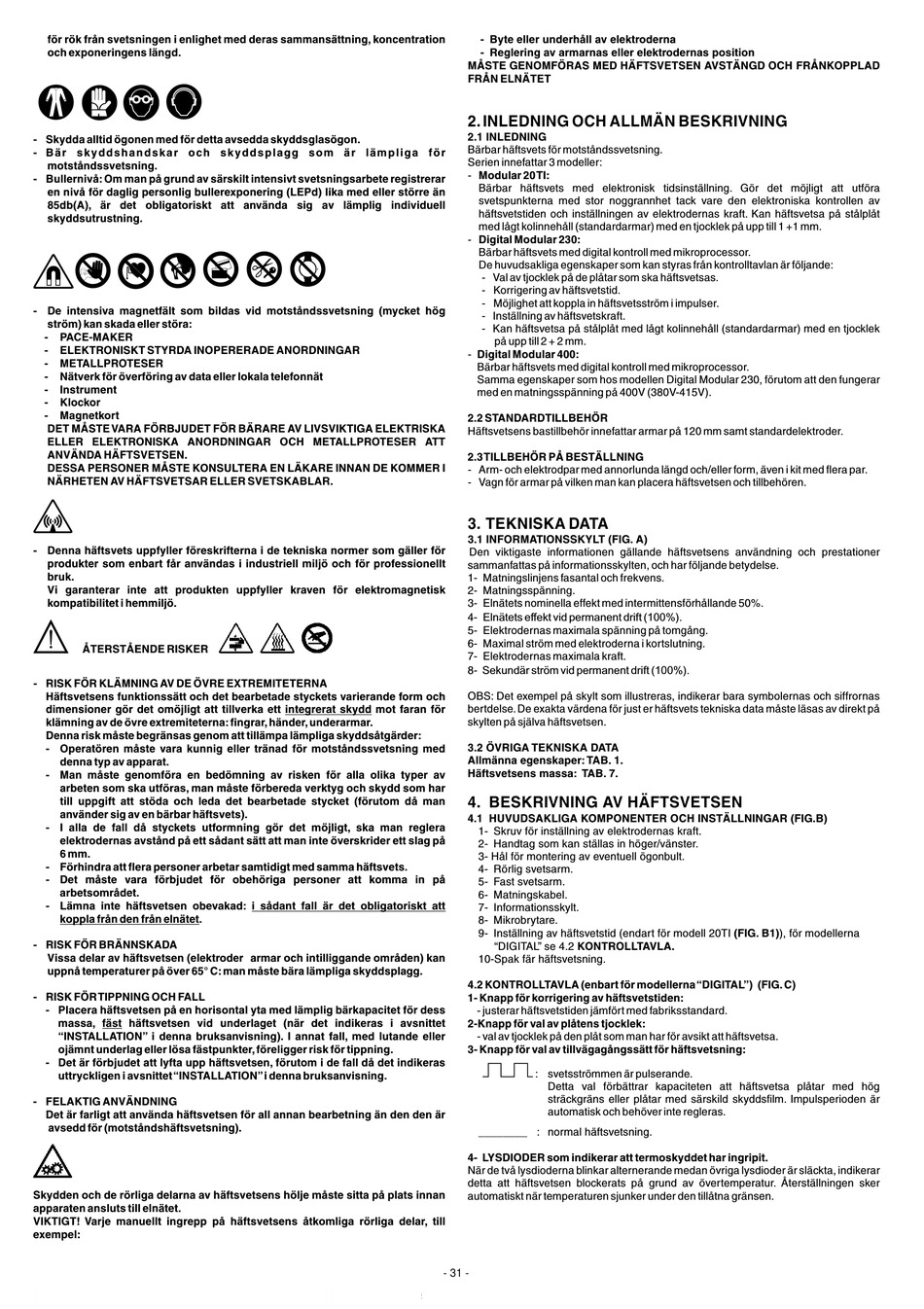

för rök från svetsningen i enlighet med deras sammansättning, koncentration
och exponeringens längd.
)
, *
- Skydda alltid ögonen med för detta avsedda skyddsglasögon.
- B ä r s k y dd s h a n d s k a r o ch s k y dd s p l agg s o m ä r l ä m p l i g a f ö r
motståndssvetsning.
- Bullernivå: Om man på grund av särskilt intensivt svetsningsarbete registrerar
en nivå för daglig personlig bullerexponering (LEPd) lika med eller större än
85db(A), är det obligatoriskt att använda sig av lämplig individuell
skyddsutrustning.
#
( &
- De intensiva magnetfält som bildas vid motståndssvetsning (mycket hög
ström) kan skada eller störa:
- PACE-MAKER
- ELEKTRONISKT STYRDA INOPERERADE ANORDNINGAR
- METALLPROTESER
- Nätverk för överföring av data eller lokala telefonnät
- Instrument
- Klockor
- Magnetkort
DET MÅSTE VARA FÖRBJUDET FÖR BÄRARE AV LIVSVIKTIGA ELEKTRISKA
ELLER ELEKTRONISKA ANORDNINGAR OCH METALLPROTESER ATT
ANVÄNDA HÄFTSVETSEN.
DESSA PERSONER MÅSTE KONSULTERA EN LÄKARE INNAN DE KOMMER I
NÄRHETEN AV HÄFTSVETSAR ELLER SVETSKABLAR.
- Denna häftsvets uppfyller föreskrifterna i de tekniska normer som gäller för
produkter som enbart får användas i industriell miljö och för professionellt
bruk.
Vi garanterar inte att produkten uppfyller kraven för elektromagnetisk
kompatibilitet i hemmiljö.
ÅTERSTÅENDE RISKER
- RISK FÖR KLÄMNING AV DE ÖVRE EXTREMITETERNA
Häftsvetsens funktionssätt och det bearbetade styckets varierande form och
dimensioner gör det omöjligt att tillverka ett integrerat skydd mot faran för
klämning av de övre extremiteterna: fingrar, händer, underarmar.
Denna risk måste begränsas genom att tillämpa lämpliga skyddsåtgärder:
- Operatören måste vara kunnig eller tränad för motståndssvetsning med
denna typ av apparat.
- Man måste genomföra en bedömning av risken för alla olika typer av
arbeten som ska utföras, man måste förbereda verktyg och skydd som har
till uppgift att stöda och leda det bearbetade stycket (förutom då man
använder sig av en bärbar häftsvets).
- I alla de fall då styckets utformning gör det möjligt, ska man reglera
elektrodernas avstånd på ett sådant sätt att man inte överskrider ett slag på
6 mm.
- Förhindra att flera personer arbetar samtidigt med samma häftsvets.
- Det måste vara förbjudet för obehöriga personer att komma in på
arbetsområdet.
- Lämna inte häftsvetsen obevakad: i sådant fall är det obligatoriskt att
koppla från den från elnätet.
- RISK FÖR BRÄNNSKADA
Vissa delar av häftsvetsen (elektroder armar och intilliggande områden) kan
uppnå temperaturer på över 65° C: man måste bära lämpliga skyddsplagg.
- RISK FÖR TIPPNING OCH FALL
- Placera häftsvetsen på en horisontal yta med lämplig bärkapacitet för dess
massa, fäst häftsvetsen vid underlaget (när det indikeras i avsnittet
"INSTALLATION" i denna bruksanvisning). I annat fall, med lutande eller
ojämnt underlag eller lösa fästpunkter, föreligger risk för tippning.
- Det är förbjudet att lyfta upp häftsvetsen, förutom i de fall då det indikeras
uttryckligen i avsnittet "INSTALLATION" i denna bruksanvisning.
- FELAKTIG ANVÄNDNING
Det är farligt att använda häftsvetsen för all annan bearbetning än den den är
avsedd för (motståndshäftsvetsning).
Skydden och de rörliga delarna av häftsvetsens hölje måste sitta på plats innan
apparaten ansluts till elnätet.
VIKTIGT! Varje manuellt ingrepp på häftsvetsens åtkomliga rörliga delar, till
exempel:
$ %
- Byte eller underhåll av elektroderna
- Reglering av armarnas eller elektrodernas position
MÅSTE GENOMFÖRAS MED HÄFTSVETSEN AVSTÄNGD OCH FRÅNKOPPLAD
FRÅN ELNÄTET
2. INLEDNING OCH ALLMÄN BESKRIVNING
2.1 INLEDNING
Bärbar häftsvets för motståndssvetsning.
Serien innefattar 3 modeller:
- Modular 20 TI:
Bärbar häftsvets med elektronisk tidsinställning. Gör det möjligt att utföra
svetspunkterna med stor noggrannhet tack vare den elektroniska kontrollen av
häftsvetstiden och inställningen av elektrodernas kraft. Kan häftsvetsa på stålplåt
med lågt kolinnehåll (standardarmar) med en tjocklek på upp till 1 +1 mm.
- Digital Modular 230:
Bärbar häftsvets med digital kontroll med mikroprocessor.
De huvudsakliga egenskaper som kan styras från kontrolltavlan är följande:
- Val av tjocklek på de plåtar som ska häftsvetsas.
- Korrigering av häftsvetstid.
- Möjlighet att koppla in häftsvetsström i impulser.
- Inställning av häftsvetskraft.
- Kan häftsvetsa på stålplåt med lågt kolinnehåll (standardarmar) med en tjocklek
på upp till 2 + 2 mm.
- Digital Modular 400:
Bärbar häftsvets med digital kontroll med mikroprocessor.
Samma egenskaper som hos modellen Digital Modular 230, förutom att den fungerar
med en matningsspänning på 400V (380V-415V).
2.2 STANDARDTILLBEHÖR
Häftsvetsens bastillbehör innefattar armar på 120 mm samt standardelektroder.
2.3 TILLBEHÖR PÅ BESTÄLLNING
- Arm- och elektrodpar med annorlunda längd och/eller form, även i kit med flera par.
- Vagn för armar på vilken man kan placera häftsvetsen och tillbehören.

3. TEKNISKA DATA

3.1 INFORMATIONSSKYLT (FIG. A)
Den viktigaste informationen gällande häftsvetsens användning och prestationer
sammanfattas på informationsskylten, och har följande betydelse.
1- Matningslinjens fasantal och frekvens.
2- Matningsspänning.
3- Elnätets nominella effekt med intermittensförhållande 50%.
4- Elnätets effekt vid permanent drift (100%).
5- Elektrodernas maximala spänning på tomgång.
6- Maximal ström med elektroderna i kortslutning.
7- Elektrodernas maximala kraft.
8- Sekundär ström vid permanent drift (100%).
OBS: Det exempel på skylt som illustreras, indikerar bara symbolernas och siffrornas
bertdelse. De exakta värdena för just er häftsvets tekniska data måste läsas av direkt på
skylten på själva häftsvetsen.
3.2 ÖVRIGA TEKNISKA DATA
Allmänna egenskaper: TAB. 1.
Häftsvetsens massa: TAB. 7.
4. BESKRIVNING AV HÄFTSVETSEN
4.1 HUVUDSAKLIGA KOMPONENTER OCH INSTÄLLNINGAR (FIG.B)
1- Skruv för inställning av elektrodernas kraft.
2- Handtag som kan ställas in höger/vänster.
3- Hål för montering av eventuell ögonbult.
4- Rörlig svetsarm.
5- Fast svetsarm.
6- Matningskabel.
7- Informationsskylt.
8- Mikrobrytare.
9- Inställning av häftsvetstid (endart för modell 20TI (FIG. B1)), för modellerna
"DIGITAL" se 4.2 KONTROLLTAVLA.
10-Spak fär häftsvetsning.
4.2 KONTROLLTAVLA (enbart för modellerna "DIGITAL") (FIG. C)
1- Knapp för korrigering av häftsvetstiden:
- justerar häftsvetstiden jämfört med fabriksstandard.
2-Knapp för val av plåtens tjocklek:
- val av tjocklek på den plåt som man har för avsikt att häftsvetsa.
3- Knapp för val av tillvägagångssätt för häftsvetsning:
9
: svetsströmmen är pulserande.
Detta val förbättrar kapaciteten att häftsvetsa plåtar med hög
sträckgräns eller plåtar med särskild skyddsfilm. Impulsperioden är
automatisk och behöver inte regleras.
________ : normal häftsvetsning.
4- LYSDIODER som indikerar att termoskyddet har ingripit.
När de två lysdioderna blinkar alternerande medan övriga lysdioder är släckta, indikerar
detta att häftsvetsen blockerats på grund av övertemperatur. Återställningen sker
automatiskt när temperaturen sjunker under den tillåtna gränsen.
- 31 -
