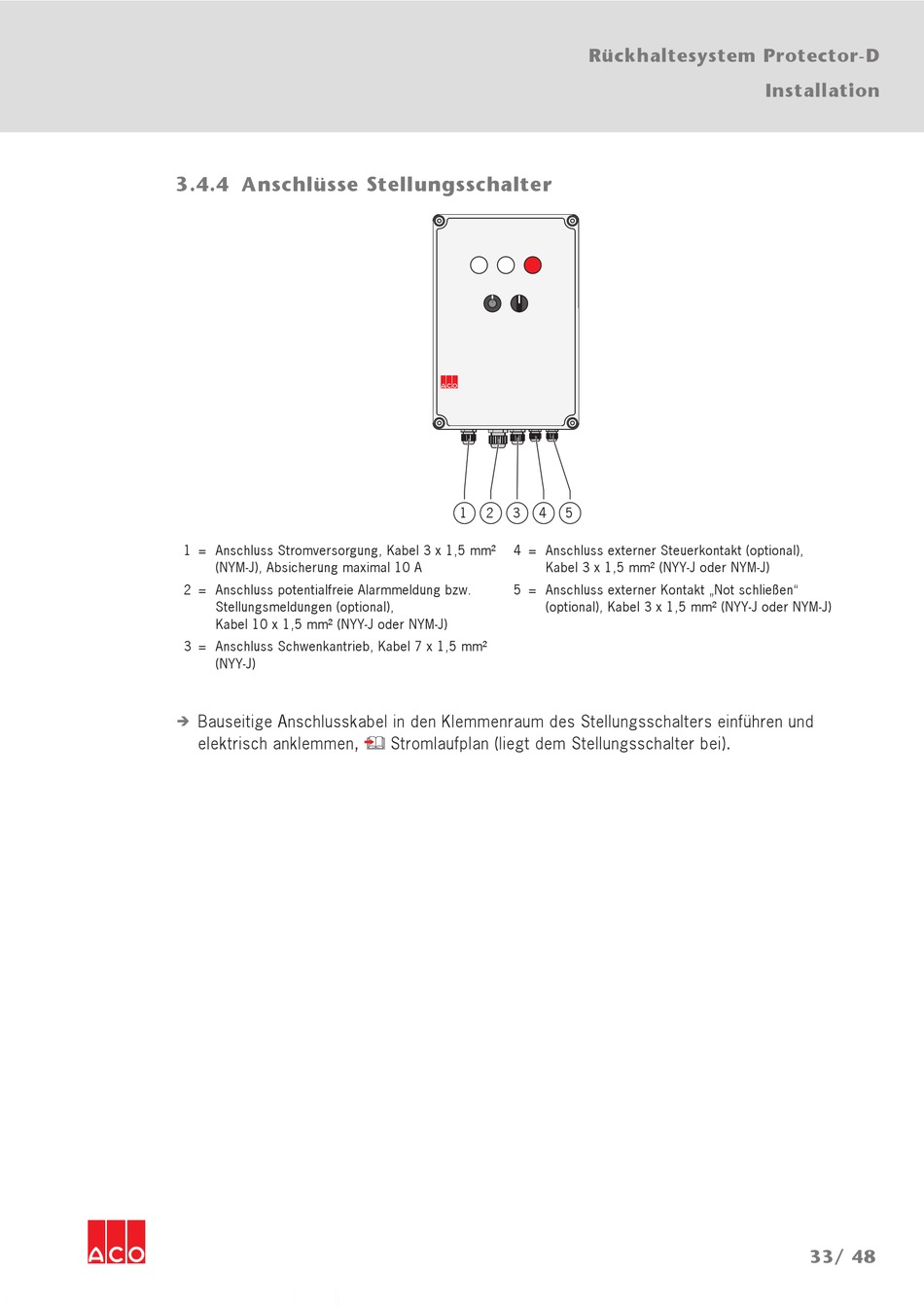

3.4.4 Anschlüsse Stellungsschalter
1 = Anschluss Stromversorgung, Kabel 3 x 1,5 mm²
(NYM-J), Absicherung maximal 10 A
2 = Anschluss potentialfreie Alarmmeldung bzw.
Stellungsmeldungen (optional),
Kabel 10 x 1,5 mm² (NYY-J oder NYM-J)
3 = Anschluss Schwenkantrieb, Kabel 7 x 1,5 mm²
(NYY-J)
Bauseitige Anschlusskabel in den Klemmenraum des Stellungsschalters einführen und
Î
elektrisch anklemmen,
1
2
3
4
4 = Anschluss externer Steuerkontakt (optional),
Kabel 3 x 1,5 mm² (NYY-J oder NYM-J)
5 = Anschluss externer Kontakt „Not schließen"
(optional), Kabel 3 x 1,5 mm² (NYY-J oder NYM-J)
Stromlaufplan (liegt dem Stellungsschalter bei).
Rückhaltesystem Protector-D
5
Installation
33/ 48
