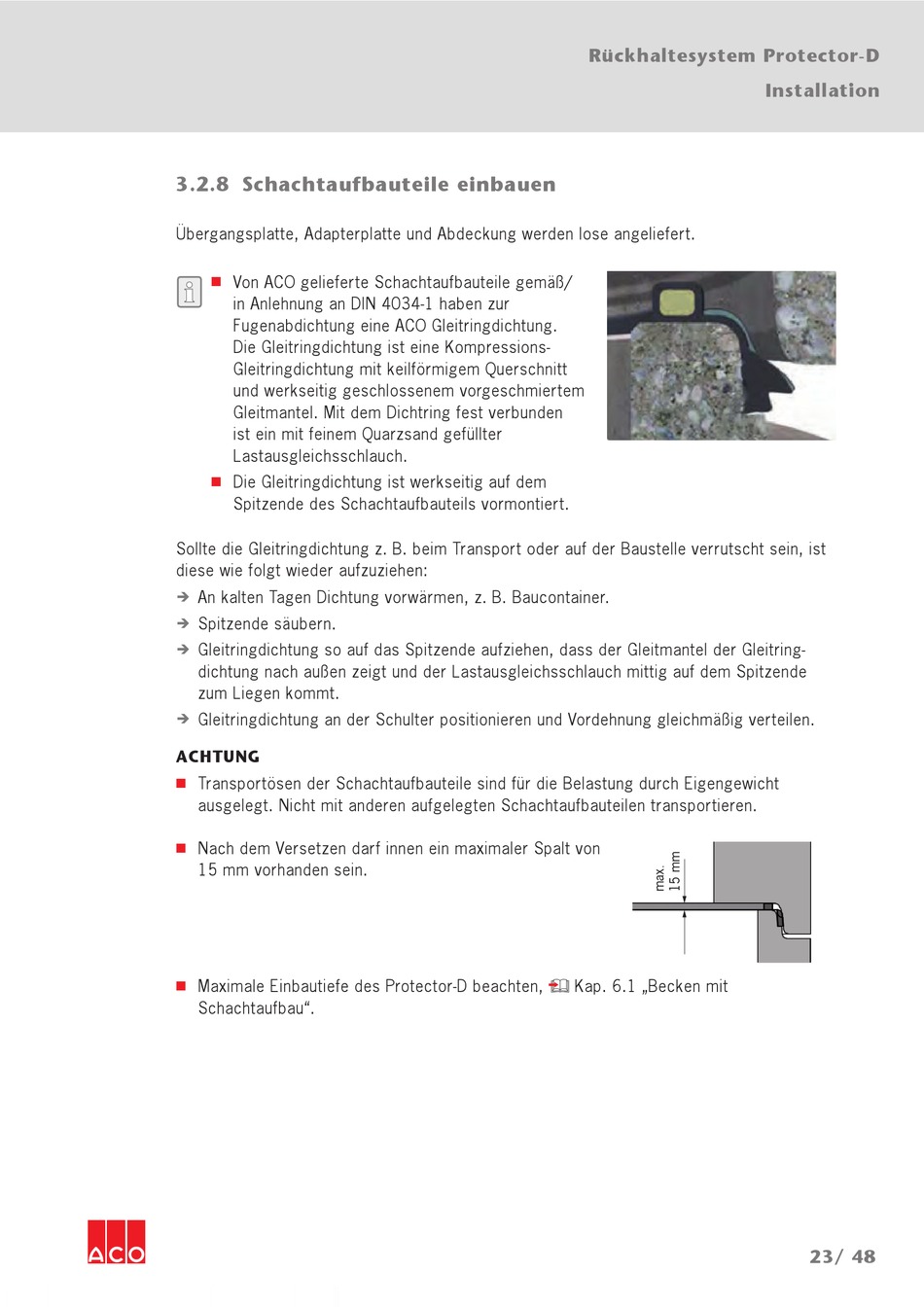

3.2.8 Schachtaufbauteile einbauen
Übergangsplatte, Adapterplatte und Abdeckung werden lose angeliefert.
Von ACO gelieferte Schachtaufbauteile gemäß/
■
in Anlehnung an DIN 4034-1 haben zur
Fugenabdichtung eine ACO Gleitringdichtung.
Die Gleitringdichtung ist eine Kompressions-
Gleitringdichtung mit keilförmigem Querschnitt
und werkseitig geschlossenem vorgeschmiertem
Gleitmantel. Mit dem Dichtring fest verbunden
ist ein mit feinem Quarzsand gefüllter
Lastausgleichsschlauch.
Die Gleitringdichtung ist werkseitig auf dem
■
Spitzende des Schachtaufbauteils vormontiert.
Sollte die Gleitringdichtung z. B. beim Transport oder auf der Baustelle verrutscht sein, ist
diese wie folgt wieder aufzuziehen:
An kalten Tagen Dichtung vorwärmen, z. B. Baucontainer.
Î
Spitzende säubern.
Î
Gleitringdichtung so auf das Spitzende aufziehen, dass der Gleitmantel der Gleitring-
Î
dichtung nach außen zeigt und der Lastausgleichsschlauch mittig auf dem Spitzende
zum Liegen kommt.
Gleitringdichtung an der Schulter positionieren und Vordehnung gleichmäßig verteilen.
Î
ACHTUNG
Transportösen der Schachtaufbauteile sind für die Belastung durch Eigengewicht
■
ausgelegt. Nicht mit anderen aufgelegten Schachtaufbauteilen transportieren.
Nach dem Versetzen darf innen ein maximaler Spalt von
■
15 mm vorhanden sein.
Maximale Einbautiefe des Protector-D beachten,
■
Schachtaufbau".
Rückhaltesystem Protector-D
Kap. 6.1 „Becken mit
Installation
23/ 48
