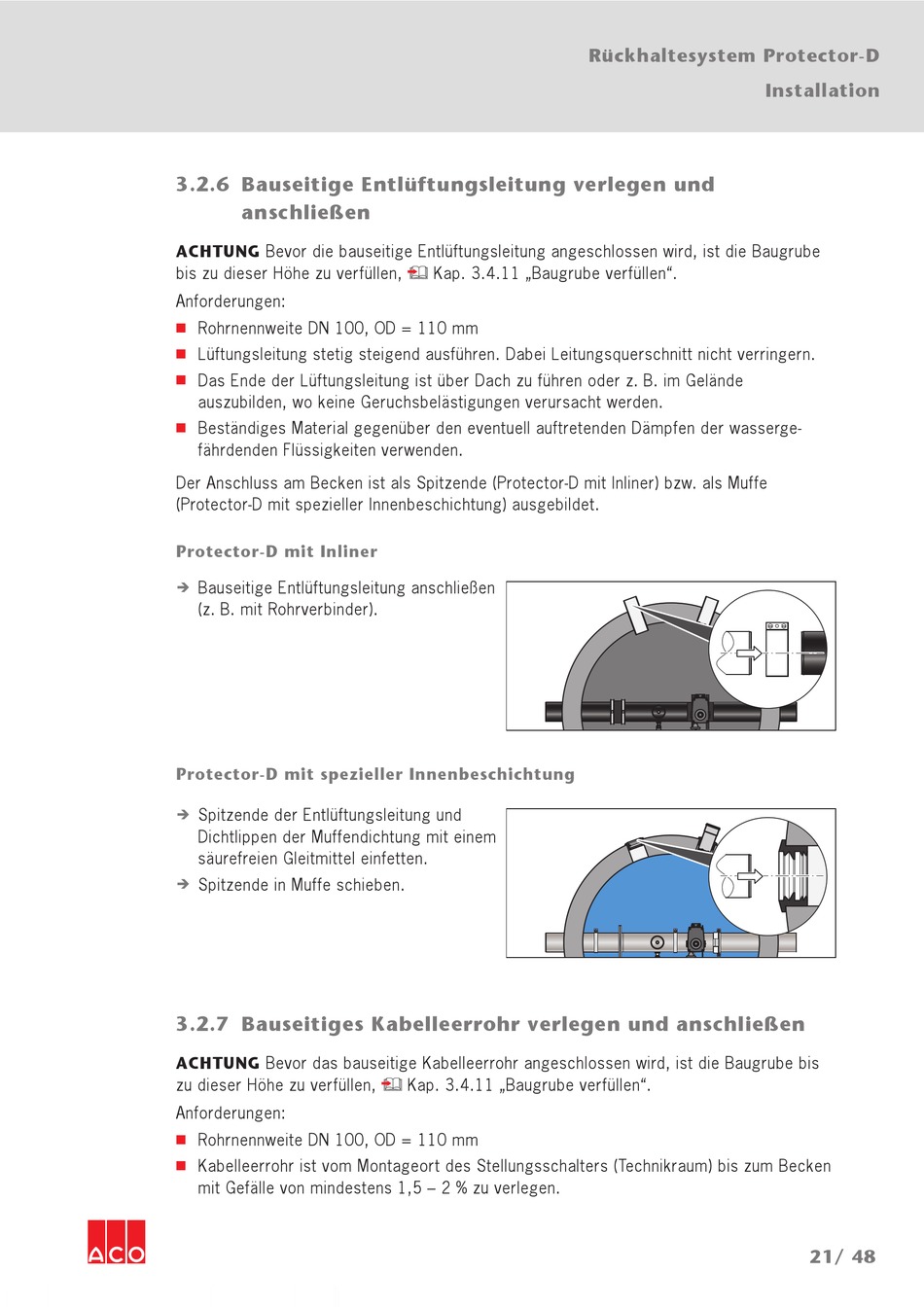

3.2.6 Bauseitige Entlüftungsleitung verlegen und
anschließen
ACHTUNG Bevor die bauseitige Entlüftungsleitung angeschlossen wird, ist die Baugrube
bis zu dieser Höhe zu verfüllen,
Anforderungen:
Rohrnennweite DN 100, OD = 110 mm
■
Lüftungsleitung stetig steigend ausführen. Dabei Leitungsquerschnitt nicht verringern.
■
Das Ende der Lüftungsleitung ist über Dach zu führen oder z. B. im Gelände
■
auszubilden, wo keine Geruchsbelästigungen verursacht werden.
Beständiges Material gegenüber den eventuell auftretenden Dämpfen der wasserge-
■
fährdenden Flüssigkeiten verwenden.
Der Anschluss am Becken ist als Spitzende (Protector-D mit Inliner) bzw. als Muffe
(Protector-D mit spezieller Innenbeschichtung) ausgebildet.
Protector-D mit Inliner
Bauseitige Entlüftungsleitung anschließen
Î
(z. B. mit Rohrverbinder).
Protector-D mit spezieller Innenbeschichtung
Spitzende der Entlüftungsleitung und
Î
Dichtlippen der Muffendichtung mit einem
säurefreien Gleitmittel einfetten.
Spitzende in Muffe schieben.
Î
3.2.7 Bauseitiges Kabelleerrohr verlegen und anschließen
ACHTUNG Bevor das bauseitige Kabelleerrohr angeschlossen wird, ist die Baugrube bis
zu dieser Höhe zu verfüllen,
Anforderungen:
Rohrnennweite DN 100, OD = 110 mm
■
Kabelleerrohr ist vom Montageort des Stellungsschalters (Technikraum) bis zum Becken
■
mit Gefälle von mindestens 1,5 – 2 % zu verlegen.
Kap. 3.4.11 „Baugrube verfüllen".
Kap. 3.4.11 „Baugrube verfüllen".
Rückhaltesystem Protector-D
Installation
21/ 48
