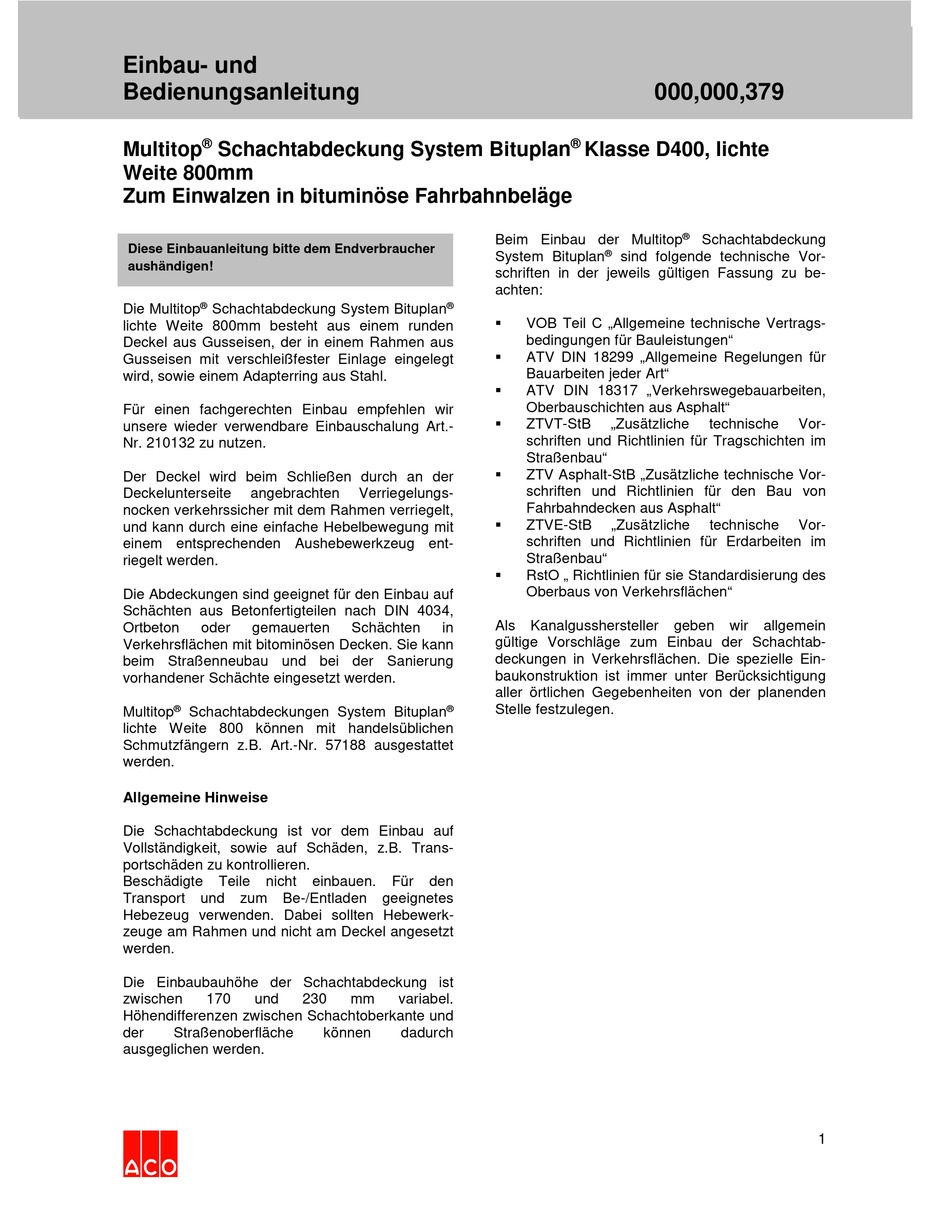

Einbau- und
Bedienungsanleitung
Multitop ® Schachtabdeckung System Bituplan
Weite 800mm
Zum Einwalzen in bituminöse Fahrbahnbeläge
Diese Einbauanleitung bitte dem Endverbraucher
aushändigen!
Die Multitop ® Schachtabdeckung System Bituplan
lichte Weite 800mm besteht aus einem runden
Deckel aus Gusseisen, der in einem Rahmen aus
Gusseisen mit verschleißfester Einlage eingelegt
wird, sowie einem Adapterring aus Stahl.
Für einen fachgerechten Einbau empfehlen wir
unsere wieder verwendbare Einbauschalung Art.-
Nr. 210132 zu nutzen.
Der Deckel wird beim Schließen durch an der
Deckelunterseite angebrachten
nocken verkehrssicher mit dem Rahmen verriegelt,
und kann durch eine einfache Hebelbewegung mit
einem entsprechenden Aushebewerkzeug ent-
riegelt werden.
Die Abdeckungen sind geeignet für den Einbau auf
Schächten aus Betonfertigteilen nach DIN 4034,
Ortbeton oder gemauerten
Verkehrsflächen mit bitominösen Decken. Sie kann
beim Straßenneubau und bei der Sanierung
vorhandener Schächte eingesetzt werden.
Multitop ® Schachtabdeckungen System Bituplan
lichte Weite 800 können mit handelsüblichen
Schmutzfängern z.B. Art.-Nr. 57188 ausgestattet
werden.
Allgemeine Hinweise
Die Schachtabdeckung ist vor dem Einbau auf
Vollständigkeit, sowie auf Schäden, z.B. Trans-
portschäden zu kontrollieren.
Beschädigte Teile nicht
Transport und zum Be-/Entladen geeignetes
Hebezeug verwenden. Dabei sollten Hebewerk-
zeuge am Rahmen und nicht am Deckel angesetzt
werden.
Die Einbaubauhöhe der Schachtabdeckung ist
zwischen 170 und
Höhendifferenzen zwischen Schachtoberkante und
der Straßenoberfläche
ausgeglichen werden.
®
Verriegelungs-
Schächten in
®
einbauen. Für den
230 mm variabel.
können dadurch
000,000,379
® Klasse D400, lichte
Beim Einbau der Multitop
System Bituplan ® sind folgende technische Vor-
schriften in der jeweils gültigen Fassung zu be-
achten:
VOB Teil C „Allgemeine technische Vertrags-

bedingungen für Bauleistungen"
ATV DIN 18299 „Allgemeine Regelungen für

Bauarbeiten jeder Art"
ATV DIN 18317 „Verkehrswegebauarbeiten,

Oberbauschichten aus Asphalt"
ZTVT-StB „Zusätzliche

schriften und Richtlinien für Tragschichten im
Straßenbau"
ZTV Asphalt-StB „Zusätzliche technische Vor-

schriften und Richtlinien für den Bau von
Fahrbahndecken aus Asphalt"
ZTVE-StB „Zusätzliche

schriften und Richtlinien für Erdarbeiten im
Straßenbau"
RstO „ Richtlinien für sie Standardisierung des

Oberbaus von Verkehrsflächen"
Als Kanalgusshersteller geben wir
gültige Vorschläge zum Einbau der Schachtab-
deckungen in Verkehrsflächen. Die spezielle Ein-
baukonstruktion ist immer unter Berücksichtigung
aller örtlichen Gegebenheiten von der planenden
Stelle festzulegen.
® Schachtabdeckung
technische Vor-
technische Vor-
allgemein
1
