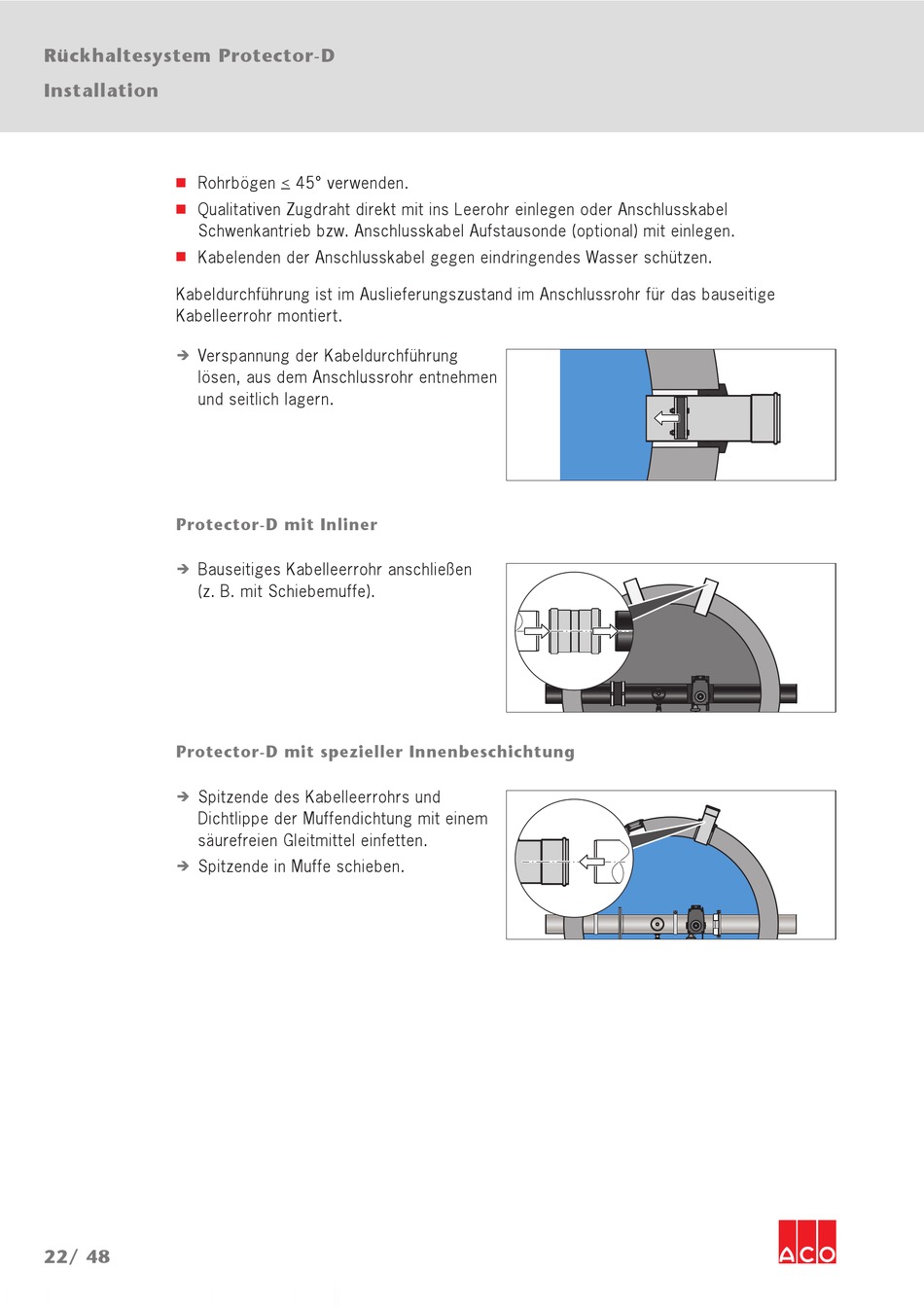

Rückhaltesystem Protector-D
Installation
Rohrbögen
■
Qualitativen Zugdraht direkt mit ins Leerohr einlegen oder Anschlusskabel
■
Schwenkantrieb bzw. Anschlusskabel Aufstausonde (optional) mit einlegen.
Kabelenden der Anschlusskabel gegen eindringendes Wasser schützen.
■
Kabeldurchführung ist im Auslieferungszustand im Anschlussrohr für das bauseitige
Kabelleerrohr montiert.
Verspannung der Kabeldurchführung
Î
lösen, aus dem Anschlussrohr entnehmen
und seitlich lagern.
Protector-D mit Inliner
Bauseitiges Kabelleerrohr anschließen
Î
(z. B. mit Schiebemuffe).
Protector-D mit spezieller Innenbeschichtung
Spitzende des Kabelleerrohrs und
Î
Dichtlippe der Muffendichtung mit einem
säurefreien Gleitmittel einfetten.
Spitzende in Muffe schieben.
Î
22/ 48
45° verwenden.
<
