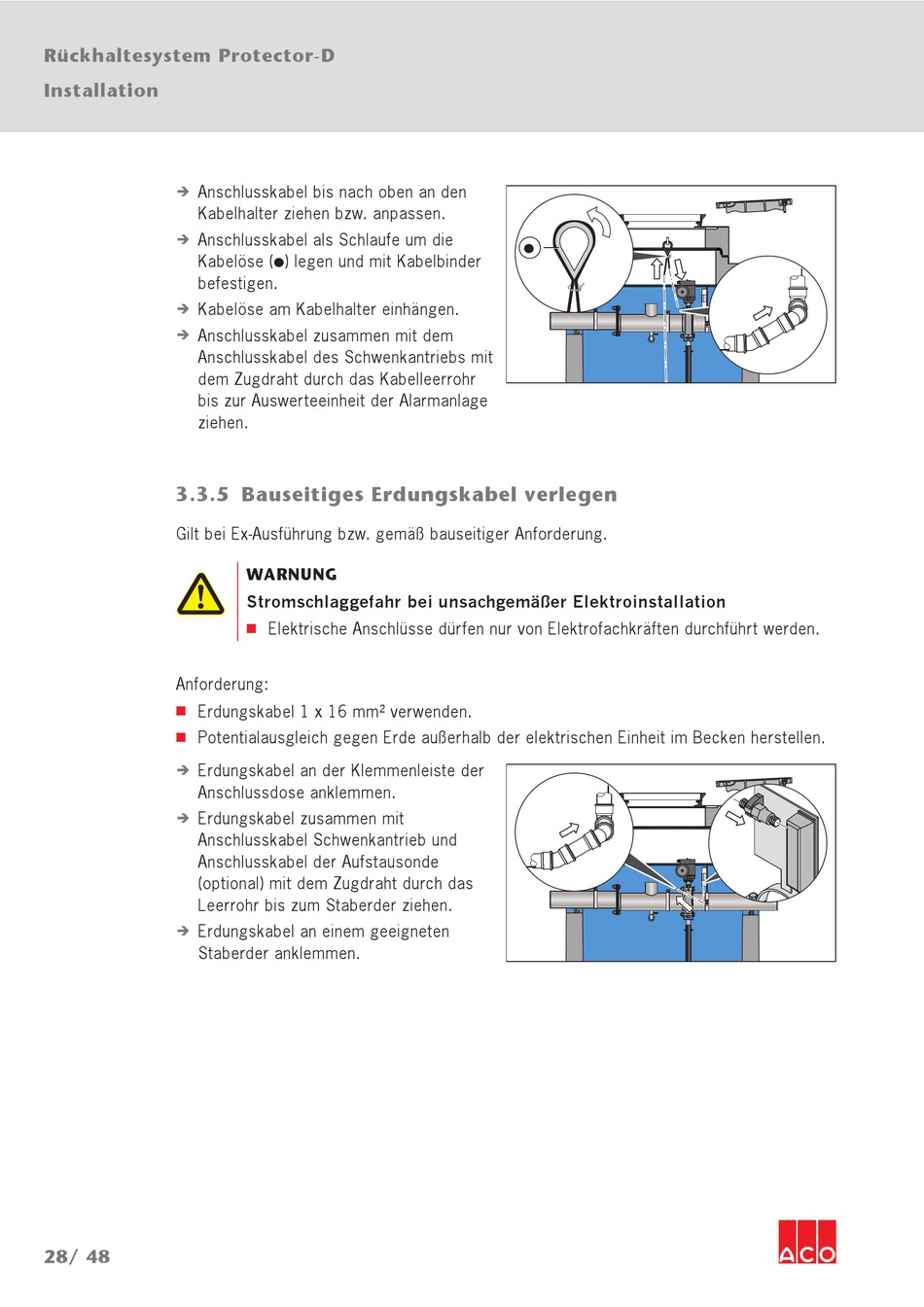

Rückhaltesystem Protector-D
Installation
Anschlusskabel bis nach oben an den
Î
Kabelhalter ziehen bzw. anpassen.
Anschlusskabel als Schlaufe um die
Î
Kabelöse (
befestigen.
Kabelöse am Kabelhalter einhängen.
Î
Anschlusskabel zusammen mit dem
Î
Anschlusskabel des Schwenkantriebs mit
dem Zugdraht durch das Kabelleerrohr
bis zur Auswerteeinheit der Alarmanlage
ziehen.
3.3.5 Bauseitiges Erdungskabel verlegen
Gilt bei Ex-Ausführung bzw. gemäß bauseitiger Anforderung.
Anforderung:
Erdungskabel 1 x 16 mm² verwenden.
■
Potentialausgleich gegen Erde außerhalb der elektrischen Einheit im Becken herstellen.
■
Erdungskabel an der Klemmenleiste der
Î
Anschlussdose anklemmen.
Erdungskabel zusammen mit
Î
Anschlusskabel Schwenkantrieb und
Anschlusskabel der Aufstausonde
(optional) mit dem Zugdraht durch das
Leerrohr bis zum Staberder ziehen.
Erdungskabel an einem geeigneten
Î
Staberder anklemmen.
28/ 48
) legen und mit Kabelbinder
●
WARNUNG
Stromschlaggefahr bei unsachgemäßer Elektroinstallation
Elektrische Anschlüsse dürfen nur von Elektrofachkräften durchführt werden.
■
●
