3.3.6 Kabeldurchführung montieren
2
1

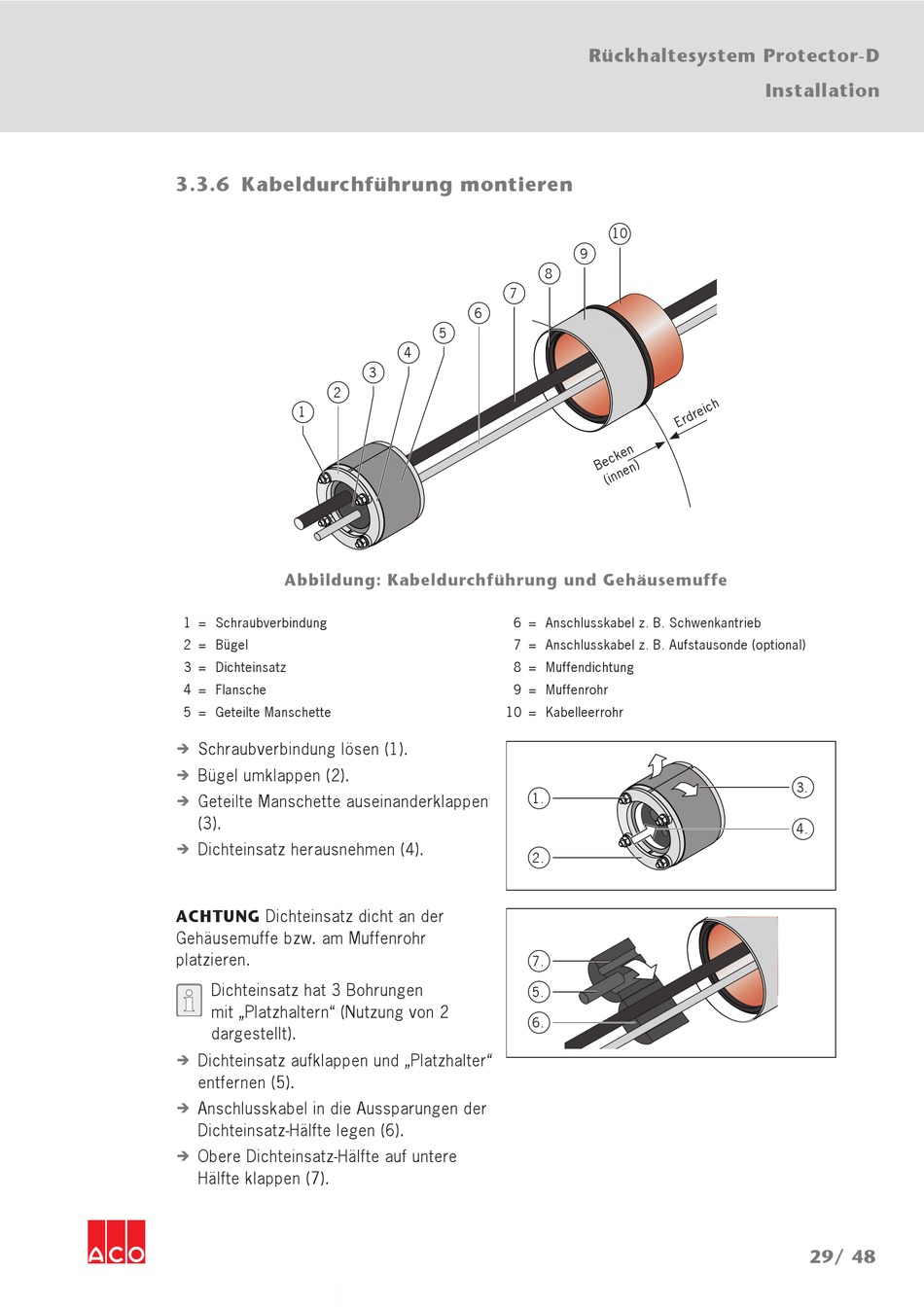

Abbildung: Kabeldurchführung und Gehäusemuffe
1 = Schraubverbindung
2 = Bügel
3 = Dichteinsatz
4 = Flansche
5 = Geteilte Manschette
Schraubverbindung lösen (1).
Î
Bügel umklappen (2).
Î
Geteilte Manschette auseinanderklappen
Î
(3).
Dichteinsatz herausnehmen (4).
Î
ACHTUNG Dichteinsatz dicht an der
Gehäusemuffe bzw. am Muffenrohr
platzieren.
Dichteinsatz hat 3 Bohrungen
mit „Platzhaltern" (Nutzung von 2
dargestellt).
Dichteinsatz aufklappen und „Platzhalter"
Î
entfernen (5).
Anschlusskabel in die Aussparungen der
Î
Dichteinsatz-Hälfte legen (6).
Obere Dichteinsatz-Hälfte auf untere
Î
Hälfte klappen (7).
7
6
5
4
3
6 = Anschlusskabel z. B. Schwenkantrieb
7 = Anschlusskabel z. B. Aufstausonde (optional)
8 = Muffendichtung
9 = Muffenrohr
10 = Kabelleerrohr
1.
2.
7.
5.
6.
Rückhaltesystem Protector-D
10
9
8
Installation
3.
4.
