Übergangsplatte Gemäß/In Anlehnung An Din 4034; Adapterplatte In Anlehnung An Din 4034; Auflageringe - ACO Protector-D Gebrauchsanleitung

Rückhaltesystem Protector-D
Installation

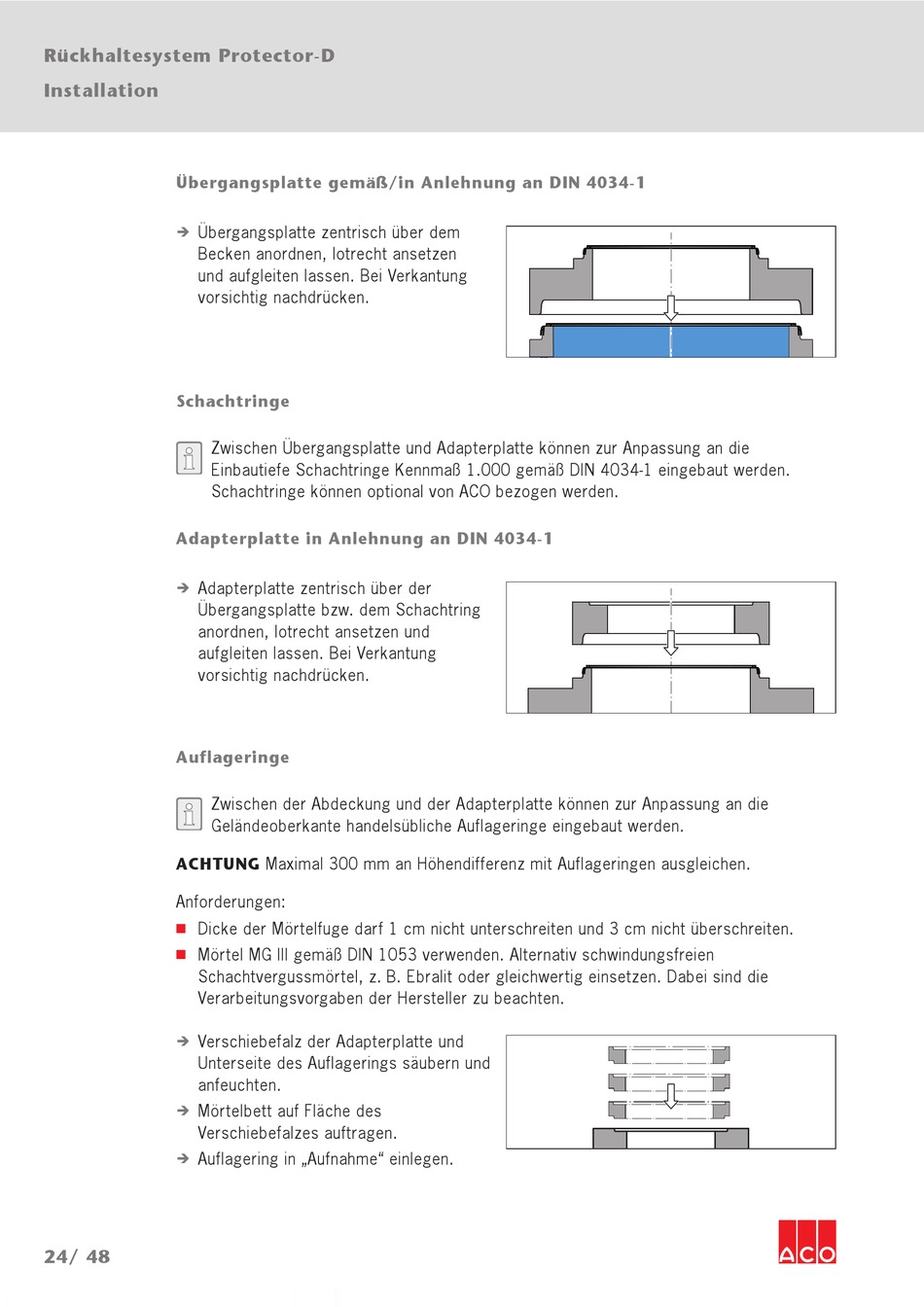

Übergangsplatte gemäß/in Anlehnung an DIN 4034-1
Übergangsplatte zentrisch über dem
Î
Becken anordnen, lotrecht ansetzen
und aufgleiten lassen. Bei Verkantung
vorsichtig nachdrücken.
Schachtringe
Zwischen Übergangsplatte und Adapterplatte können zur Anpassung an die
Einbautiefe Schachtringe Kennmaß 1.000 gemäß DIN 4034-1 eingebaut werden.
Schachtringe können optional von ACO bezogen werden.

Adapterplatte in Anlehnung an DIN 4034-1

Adapterplatte zentrisch über der
Î
Übergangsplatte bzw. dem Schachtring
anordnen, lotrecht ansetzen und
aufgleiten lassen. Bei Verkantung
vorsichtig nachdrücken.

Auflageringe

Zwischen der Abdeckung und der Adapterplatte können zur Anpassung an die
Geländeoberkante handelsübliche Auflageringe eingebaut werden.
ACHTUNG Maximal 300 mm an Höhendifferenz mit Auflageringen ausgleichen.
Anforderungen:
Dicke der Mörtelfuge darf 1 cm nicht unterschreiten und 3 cm nicht überschreiten.
■
Mörtel MG III gemäß DIN 1053 verwenden. Alternativ schwindungsfreien
■
Schachtvergussmörtel, z. B. Ebralit oder gleichwertig einsetzen. Dabei sind die
Verarbeitungsvorgaben der Hersteller zu beachten.
Verschiebefalz der Adapterplatte und
Î
Unterseite des Auflagerings säubern und
anfeuchten.
Mörtelbett auf Fläche des
Î
Verschiebefalzes auftragen.
Auflagering in „Aufnahme" einlegen.
Î
24/ 48
