Die Neigung der Armauflage wird
per Klemmhebel (2) eingestellt� Den
Klemmhebel mit 2 Umdrehungen
lösen, die Neigung der Armauflage
einstellen und den Klemmhebel (2)
wieder festdrehen�
3
10.13 Fußbretter

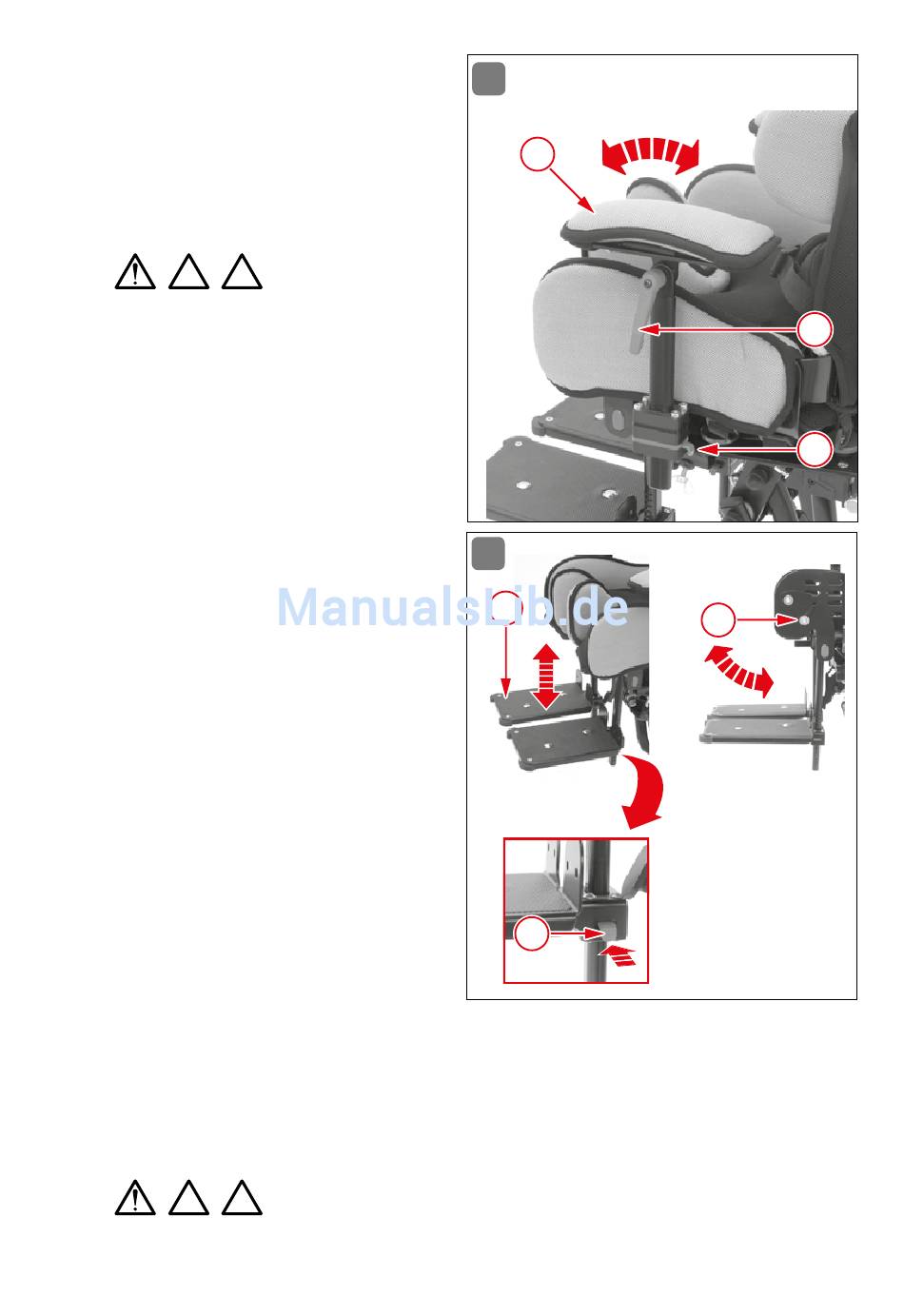

Die Fußbretter (Abb� 20) sind bei
der MAGICLIGHT an den Abdukti-
onsführungen montiert� Sie sind
schwingend gelagert, um bei Be-
darf dem Patienten eine größtmög-
liche Bewegungsfreiheit zu bieten�
Eine Klemmschraube (3) seitlich an
der Sitzschale dient zur möglichen
Feststellung der Fußbretter� Die
Fußbretter lassen sich senkrecht
oder in einem individuellen Win-
kel fixieren� Die Fußbretter werden
per Rasterung in der Höhe verstellt�
Sie lassen sich einzeln auf die je-
weilige Höhe bringen, die dem Maß
des Patienten entspricht� Durch die
Rasterung ist garantiert, dass die
Fußbretter auch auf eine gleiche
Höhe eingestellt werden können�
Ein umständliches Ausmessen
entfällt�
Ein kurzes Drücken des Rastknopfs
(1) und das Fußbrett (2) rastet in der nächsten Position ein; durch Halten des
Rastknopfs (1) lässt sich das Fußbrett (2) nach unten demontieren� Durch um-
fangreiches Zubehör, wie zum Beispiel Fußfixierungen oder Polsterungen, lassen
sich die Fußbretter individuell ausstatten�
