10. Bedienung / Einstellung / Montage

10.1

Trapezadapter

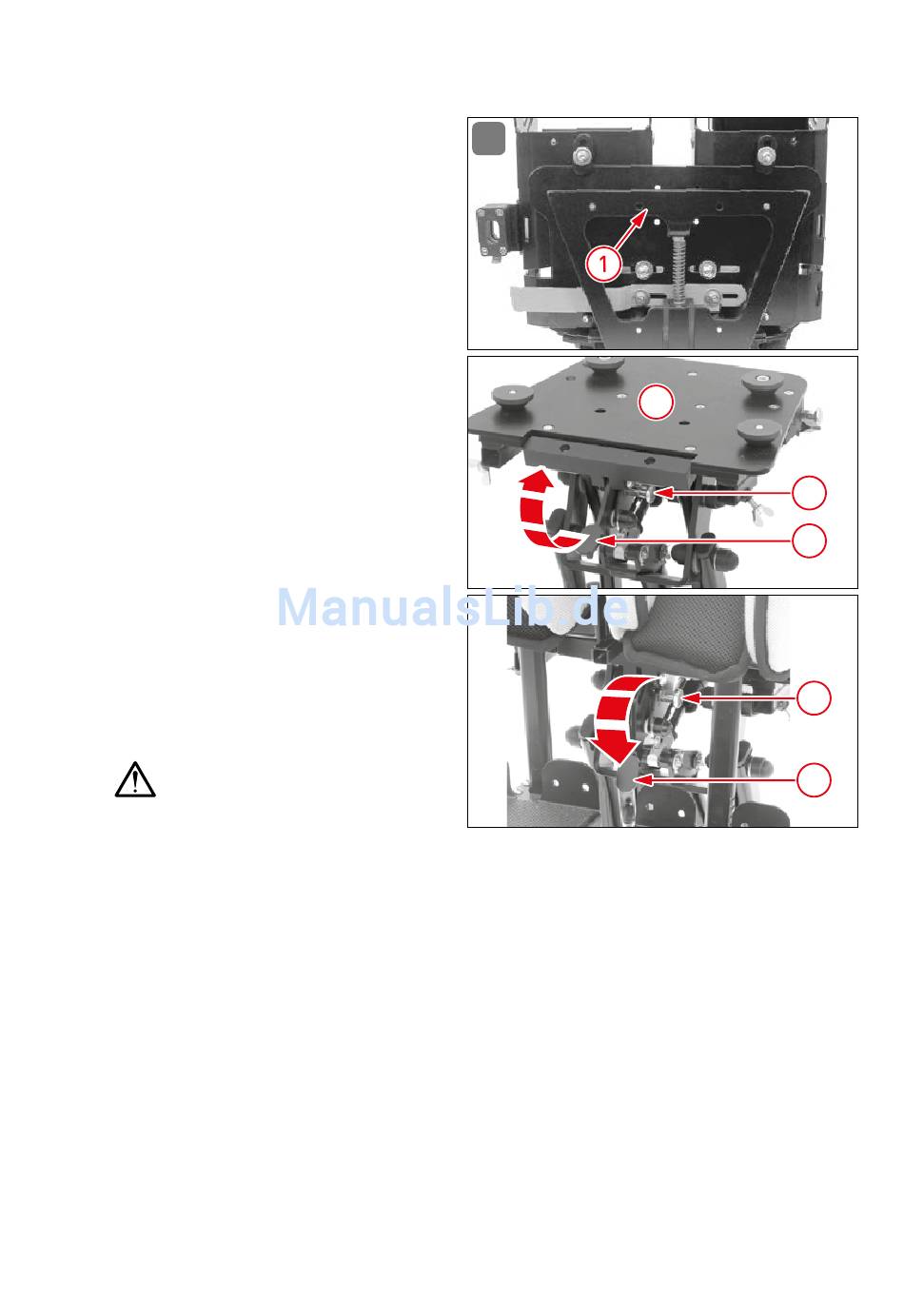

Das Trapezadaptersystem (Abb� 3),
bestehend aus Trapezadapter (1)
und Trapezadapteraufnehme (2),
ist die Verbindung von MAGICLIGHT
zu den möglichen Untergestellen
oder Rollstühlen� Zugschnäpper (3)
am Untergestell herausziehen und
um 90° verdrehen, Rastnocken (4)
nach unten ziehen, MAGICLIGHT
von vorne bis zum Anschlag auf das
Untergestell aufschieben� Durch
die Zwangsführung des Trapezad-
aptersystems wird MAGICLIGHT
genau auf dem Untergestell posi-
tioniert� Anschließend den Rast-
nocken (6) nach oben drücken,
Zugschnäpper (5) wieder um 90°
verdrehen und einschnappen las-
sen� MAGICLIGHT ist nun auf dem
Untergestell gesichert�
Achtung!
Zugschnäpper kann nur gesichert
werden, wenn MAGICLIGHT richtig positioniert ist und der Rastnocken in seiner
Sicherungsstellung steht� Kann der Zugschnäpper nicht gesichert werden, kon-
trollieren Sie, ob das Trapezadabtersystem bis zum Anschlag auf das Untergestell
geschoben ist, Rastnocken bis zum Anschlag nach oben drücken, Zugschnäpper
jetzt sichern� Ist MAGICLIGHT nicht richtig gesichert, kann es von dem Unter-
gestell rutschen und zu Verletzungen beim Patienten und zu Schäden an der
MAGICLIGHT führen� Das Auf- und Absetzen von MAGICLIGHT auf ein Untergestell
darf nur ohne Patient erfolgen�

10.2 Werkzeug

Standardmäßig ist MAGICLIGHT mit dem Werkzeug Inbusschlüssel SW 4 aus-
gestattet� Mit diesem Werkzeug (Abb� 4) können alle Einstellmöglichkeiten
an der MAGIC L IGHT durchgeführt werden� Lediglich bei der Demontage und
12
BEDIENUNG / EINSTELLUNG / MONTAGE
3
2
3
4
5
6
