2 Achtung!
Nachdem die Schrauben festge-
dreht worden sind, muss die kor-
rekte Position noch einmal über-
prüft werden, um zu gewährleisten,
dass der Patient nicht schief in der
MAGICLIGHT sitzt� Gegebenenfalls
die Einstellung korrigieren�
Rückenpolster wieder über

den roten Klemmhebel ziehen
und unten schließen�

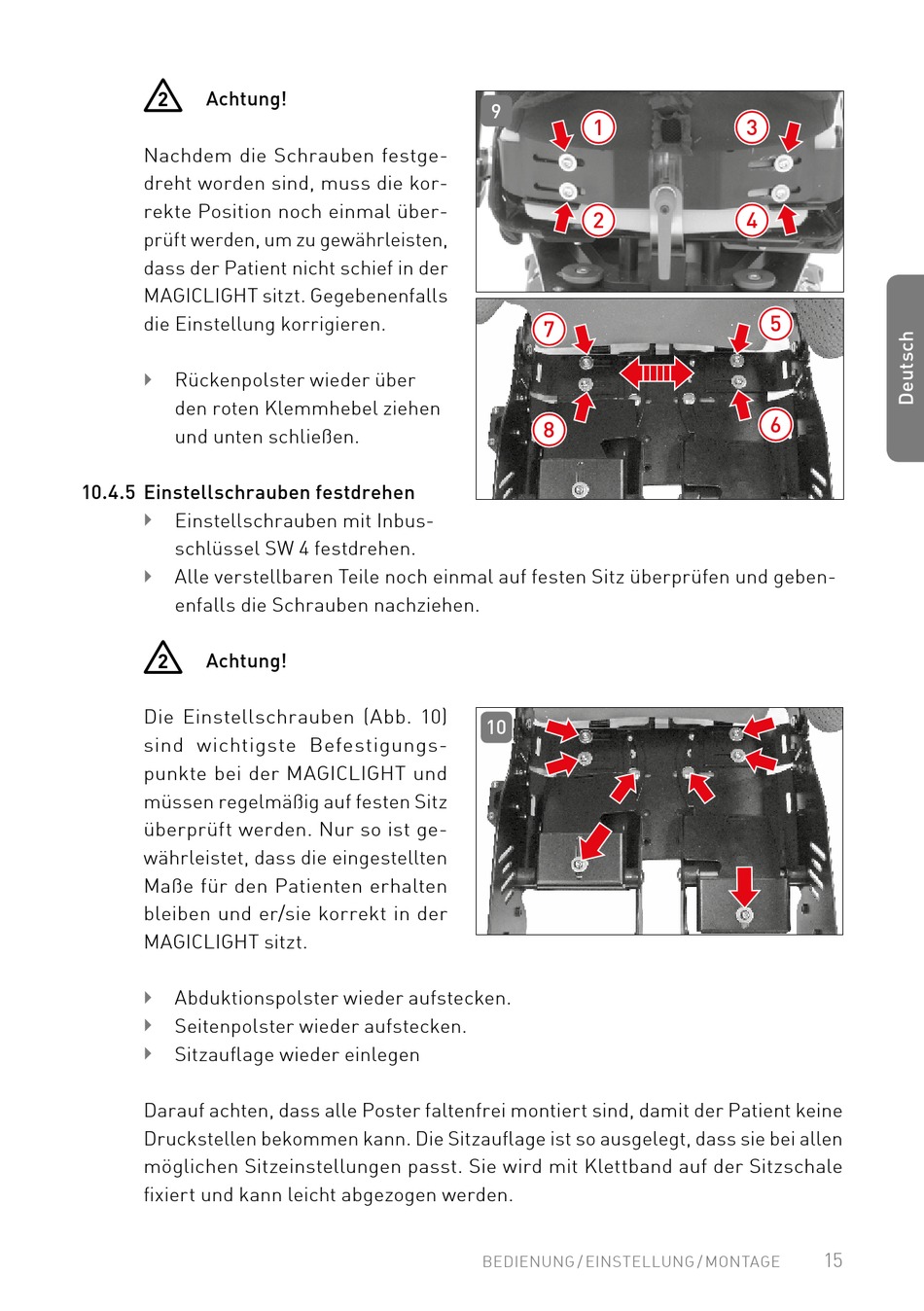

10.4.5 Einstellschrauben festdrehen
Einstellschrauben mit Inbus-

schlüssel SW 4 festdrehen�
Alle verstellbaren Teile noch einmal auf festen Sitz überprüfen und geben-

enfalls die Schrauben nachziehen�
2 Achtung!
Die Einstellschrauben (Abb� 10)
sind wichtigste Befestigungs-
punkte bei der MAGIC L IGHT und
müssen regelmäßig auf festen Sitz
überprüft werden� Nur so ist ge-
währleistet, dass die eingestellten
Maße für den Patienten erhalten
bleiben und er/sie korrekt in der
MAGICLIGHT sitzt�
Abduktionspolster wieder aufstecken�

Seitenpolster wieder aufstecken�

Sitzauflage wieder einlegen

Darauf achten, dass alle Poster faltenfrei montiert sind, damit der Patient keine
Druckstellen bekommen kann� Die Sitzauflage ist so ausgelegt, dass sie bei allen
möglichen Sitzeinstellungen passt� Sie wird mit Klettband auf der Sitzschale
fixiert und kann leicht abgezogen werden�
9
1
2
7
8
10
BEDIENUNG / EINSTELLUNG / MONTAGE
3
4
5
6
15
