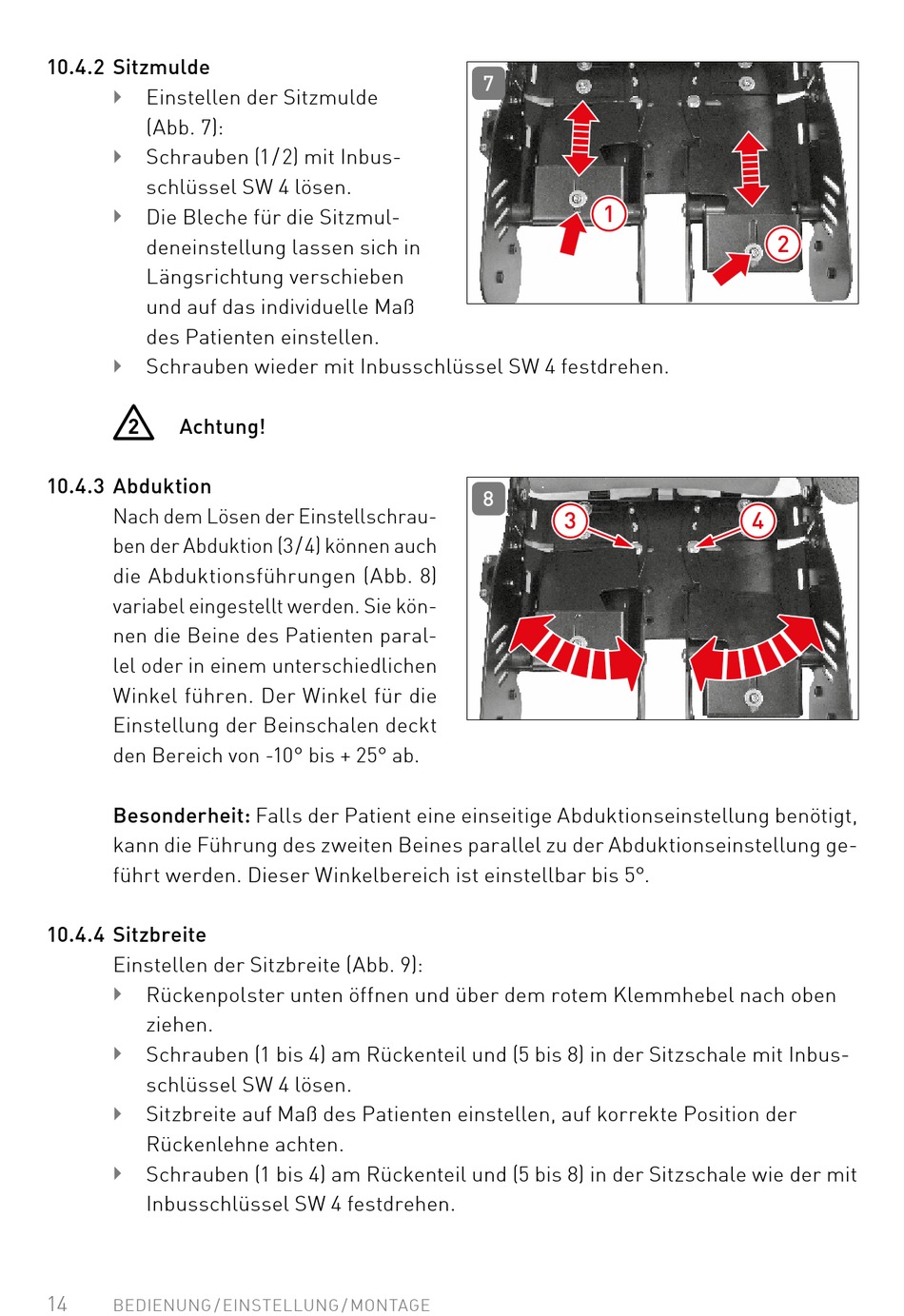

InterCo magiclight Bedienungsanleitung Seite 14

10.4.2 Sitzmulde
Einstellen der Sitzmulde

(Abb� 7):
Schrauben (1 / 2) mit Inbus-

schlüssel SW 4 lösen�
Die Bleche für die Sitzmul-

deneinstellung lassen sich in
Längsrichtung verschieben
und auf das individuelle Maß
des Patienten einstellen�
Schrauben wieder mit Inbusschlüssel SW 4 festdrehen�

2 Achtung!
10.4.3 Abduktion
Nach dem Lösen der Einstellschrau-
ben der Abduktion (3 / 4) können auch
die Abduktionsführungen (Abb� 8)
variabel eingestellt werden� Sie kön-
nen die Beine des Patienten paral-
lel oder in einem unterschiedlichen
Winkel führen� Der Winkel für die
Einstellung der Beinschalen deckt
den Bereich von -10° bis + 25° ab�
Besonderheit: Falls der Patient eine einseitige Abduktionseinstellung benötigt,
kann die Führung des zweiten Beines parallel zu der Abduktionseinstellung ge-
führt werden� Dieser Winkelbereich ist einstellbar bis 5°�
10.4.4 Sitzbreite
Einstellen der Sitzbreite (Abb� 9):
Rückenpolster unten öffnen und über dem rotem Klemmhebel nach oben

ziehen�
Schrauben (1 bis 4) am Rückenteil und (5 bis 8) in der Sitzschale mit Inbus-

schlüssel SW 4 lösen�
Sitzbreite auf Maß des Patien t en einstellen, auf korrekte Position der

R ückenlehne achten�
Schrauben (1 bis 4) am Rückenteil und (5 bis 8) in der Sitzschale wie der mit

Inbusschlüssel SW 4 festdrehen�
14
BEDIENUNG / EINSTELLUNG / MONTAGE
7
1
8
3
2
4
