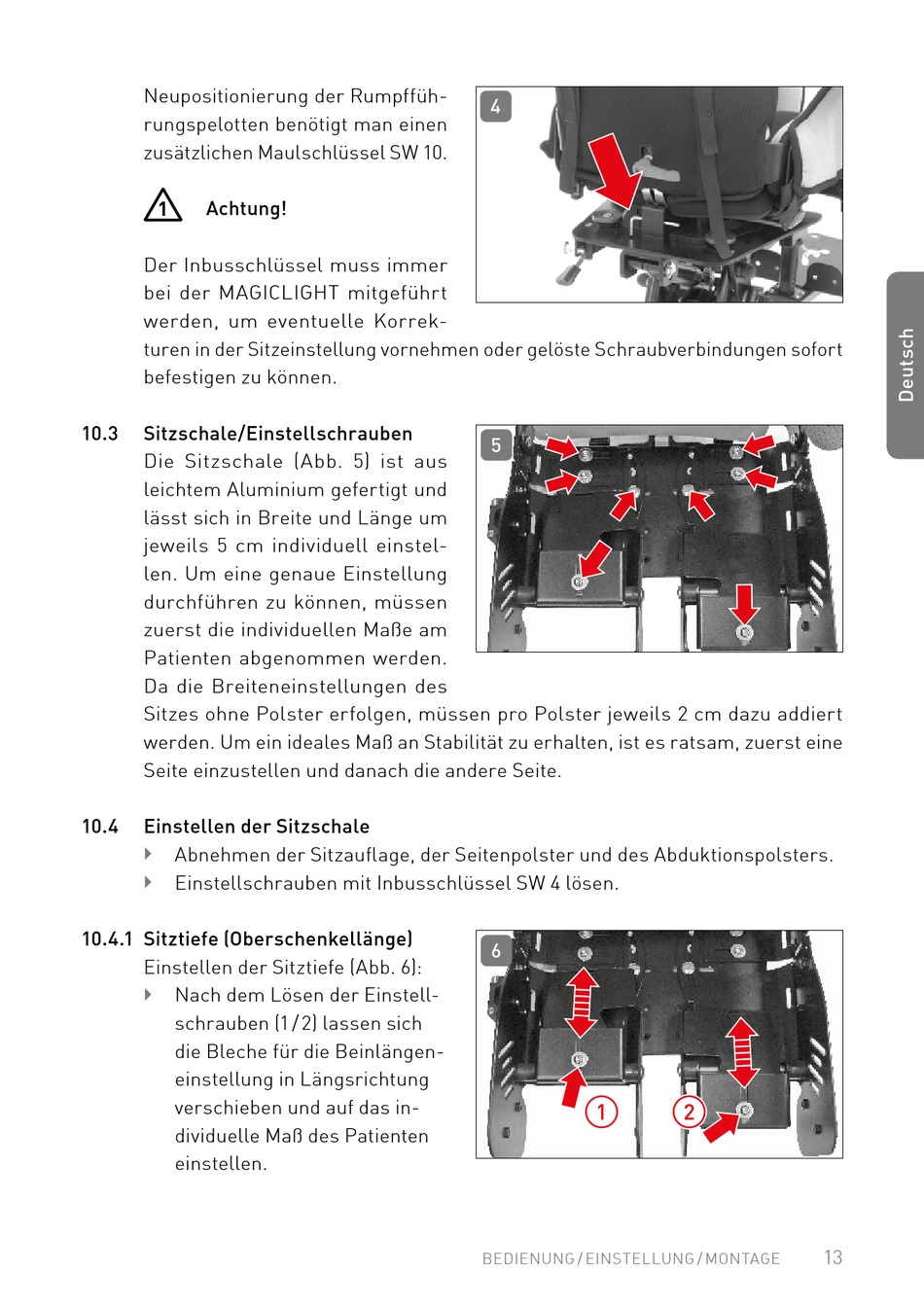

Sitzschale/Einstellschrauben; Einstellen Der Sitzschale - Interco Magiclight Bedienungsanleitung

Neupositionierung der Rumpffüh-
rungspelotten benötigt man einen
zusätzlichen Maulschlüssel SW 10�
1 Achtung!
Der Inbusschlüssel muss immer
bei der MAGICLIGHT mitgeführt
werden, um eventuelle Korrek-
turen in der Sitzeinstellung vornehmen oder gelöste Schraubverbindungen sofort
befestigen zu können�

10.3 Sitzschale/Einstellschrauben

Die Sitzschale (Abb� 5) ist aus
leichtem Aluminium gefertigt und
lässt sich in Breite und Länge um
jeweils 5 cm individuell einstel-
len� Um eine genaue Einstellung
durchführen zu können, müssen
zuerst die individuellen Maße am
Patienten abgenommen werden�
Da die Breiteneinstellungen des
Sitzes ohne Polster erfolgen, müssen pro Polster jeweils 2 cm dazu addiert
werden� Um ein ideales Maß an Stabilität zu erhalten, ist es ratsam, zuerst eine
Seite einzustellen und danach die andere Seite�
10.4 Einstellen der Sitzschale
Abnehmen der Sitzauflage, der Seitenpolster und des Abduktionspolsters�

Einstellschrauben mit Inbusschlüssel SW 4 lösen�

10.4.1 Sitztiefe (Oberschenkellänge)
Einstellen der Sitztiefe (Abb� 6):
Nach dem Lösen der Einstell-

schrauben (1 / 2) lassen sich
die Bleche für die Beinlängen-
einstellung in Längsrichtung
verschieben und auf das in-
dividuelle Maß des Patienten
einstellen�
4
5
6
1
BEDIENUNG / EINSTELLUNG / MONTAGE
2
13
