Instruktion
Die am Fühler S5 im Rücklauf zum Fernwärmenetz gemessene
Temperatur darf nicht zu hoch sein. Bei zu hohen Temperaturen
lässt sich die gewünschte WW-Temperatur anpassen (in der
Regel auf einen niedrigeren Wert), indem das Motorregelventil
schrittweise geschlossen wird.
In Kesselheizsystemen sollte die Rücklauftemperatur nicht zu
niedrig sein. Die Anpassung erfolgt hier ähnlich wie oben
beschrieben, nur dass die Vorlauftemperatur durch Öffnen der
Motorregelventile entsprechend schrittweise erhöht wird.
Über die Versorgungstemperatur (S2) wird der Proportionalbereich
(Xp) so eingestellt, dass eine stabile Temperaturregelung
gewährleistet wird.
Die Legio-Desinfektion kann an ausgewählten Wochentagen
aktiviert werden.
Der Außentemperaturfühler S1 schützt den Zirkulationskreis vor
Frost.
Die WW-Zirkulationspumpe (P3) verfügt über ein
Wochenprogramm mit bis zu 3 Einschaltzeiten pro Tag.
Applikation A217.2 (ECL Comfort 210) / A317.2 (ECL Comfort
310) im Allgemeinen:
Die Fernbedienungseinheit ECA 30 kann angeschlossen werden,
um die Fernbedienung des ECL-Reglers zu ermöglichen.
Mit einem angeschlossenen Durchfluss- oder Energiezähler (der
ECL Comfort 210 nutzt Impulssignale und der ECL Comfort 310
arbeitet sowohl mit Impuls- als auch mit M-Bus-Signalen) lässt
sich der Volumenstrom bzw. die Heizleistung auf einen frei
einstellbaren Höchstwert begrenzen.
Ein nicht belegter Fühlereingang kann mit Hilfe eines Schalters
das Uhrenprogramm (Automatikbetrieb) übersteuern, in die
Betriebsart „Komfort" oder „Sparen".
Mit dem ECL Comfort 310 kann die ModBus-Kommunikation
mit einem SCADA-System eingerichtet werden. Darüber hinaus
lassen sich die M-Bus-Daten der Energiezähler per ModBus weiter
übertragen.
Ein Alarmrelais (am ECL Comfort 210 ist dies Relais R4, am ECL
Comfort 310 dagegen Relais R6) kann aktiviert werden, wenn
die aktuelle Vorlauftemperatur an S3 von der gewünschten
WW-Tauscherladetemperatur bzw. Speicherladetemperatur
abweicht.
Danfoss District Energy
ECL Comfort 210 / 310, Applikation A217 / A317

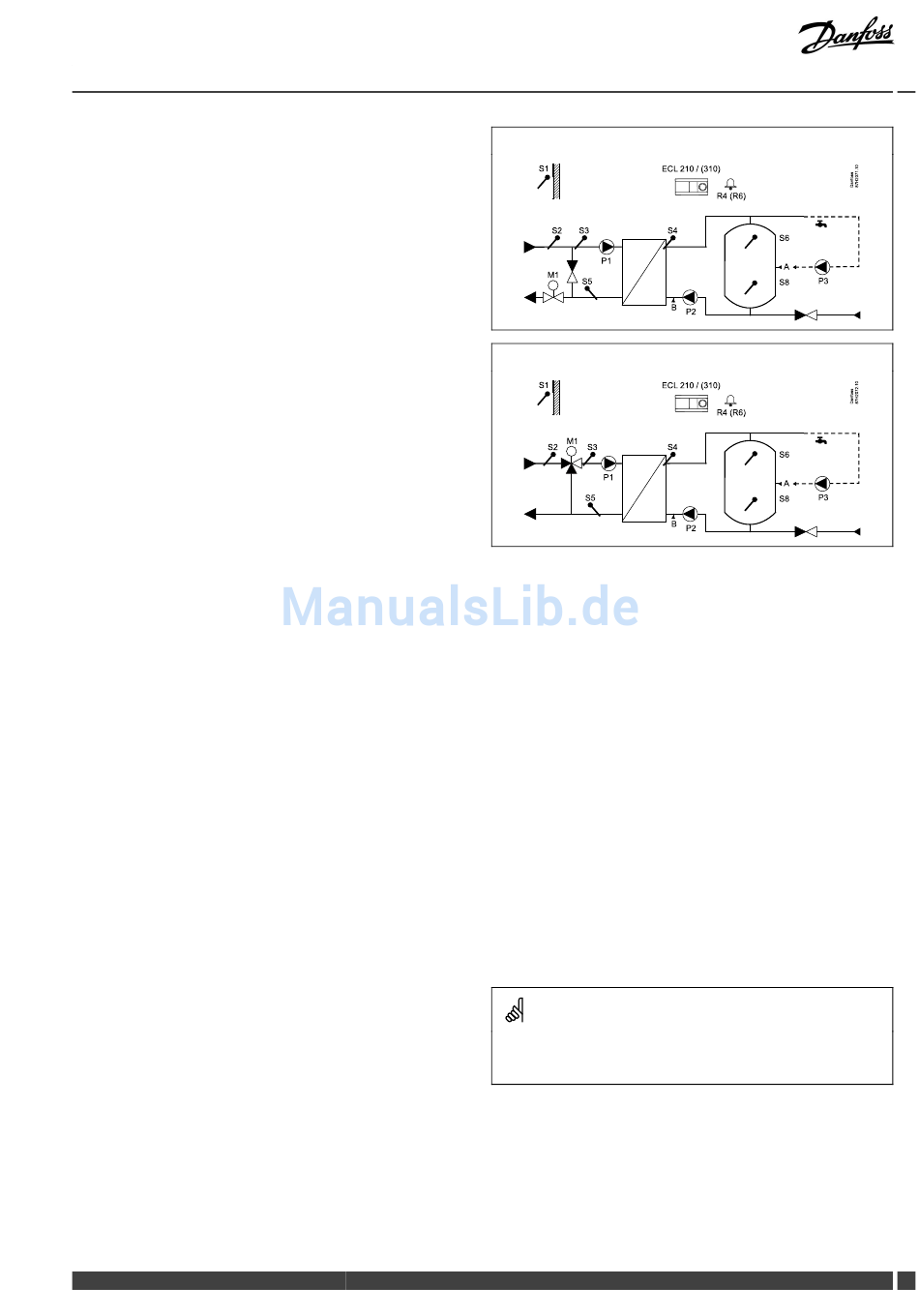

A217.2 / A317.2, Beispiel a:
S 1
S 2 S 3
P 1
M1
S 5
A217.2 / A317.2, Beispiel b:
S 1
M1
S 2 S 3
P 1
S 5
Der Regler ist ab Werk vorprogrammiert. Die Werkseinstellungen
sind in den entsprechenden Kapiteln dieser Installationsanleitung
beschrieben.
VI.LG.U1.03
ECL 210 / (310)
R4 (R6)
S 4
S 6
A
P 3
S 8
B
P 2
ECL 210 / (310)
R4 (R6)
S 4
S 6
A
P 3
S 8
B
P 2
