Instruktion
Ext. Übersteuerg., ECL 310
Kreis
1
Wählen Sie den Eingang für die „Ext. Übersteuerg". Mit Hilfe eines externen
Schalters kann die Übersteuerung des Reglers auf die Betriebsart „Komfort"
oder „Sparen" vorgenommen werden.
AUS:
Es wurde kein Eingang für die externe Übersteuerung
ausgewählt.
S1 ... S10: Einer der Fühlereingänge wurde für die externe
Übersteuerung ausgewählt.
Werden die Fühlereingänge S1...S6 als Eingang für die
Übersteuerung verwendet, muss der Schalter für die
Übersteuerung goldene Kontakte besitzen.
Werden die Fühlereingänge S7...S10 als Eingang für die
Übersteuerung verwendet, reichen Standardkontakte am Schalter
für die Übersteuerung.

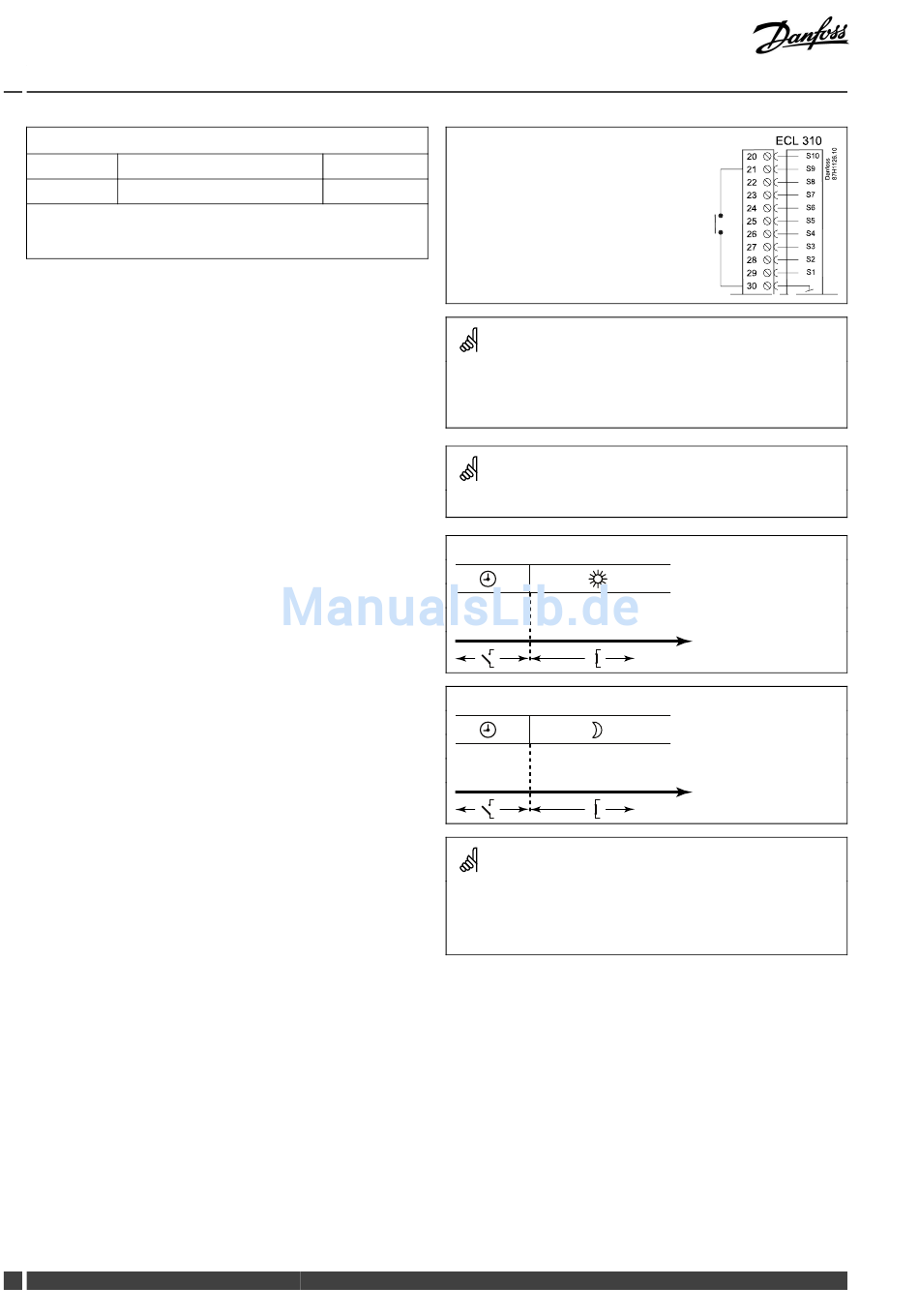

Der Schaltplan auf der rechten Seite zeigt ein Anschlussbeispiel
für einen an den Fühlereingang S9 angeschlossenen Schalter für
die Übersteuerung.
Die beiden Schaltpläne („Übersteuerung in den Modus KOMFORT"
und „Übersteuerung in den Modus SPAREN") veranschaulichen
die Funktionsweise.
74 DEN-SMT/DK
ECL Comfort 210 / 310, Applikation A217 / A317
11141
Einstellbereich Werkseinstellung
AUS/S1 ... S10 AUS
Wählen Sie unbedingt einen freien (noch nicht belegten) Eingang
für die Übersteuerung. Wird ein bereits genutzter Eingang für die
Übersteuerung verwendet, so wird die Funktion dieses Eingangs
außer Kraft gesetzt.
Siehe auch die Funktion „Ext. Betriebsart".
Übersteuerung in den Modus KOMFORT
Übersteuerung in den Modus SPAREN
Das Ergebnis der Übersteuerung in die Betriebsart SPAREN ist von der
Einstellung des Parameters „Pumpe HK Aus" abhängig.
Pumpe HK Aus = AUS: Heizung im Sparbetrieb
Pumpe HK Aus = EIN: Heizung ausgeschaltet
VI.LG.U1.03
Zeit
Zeit
