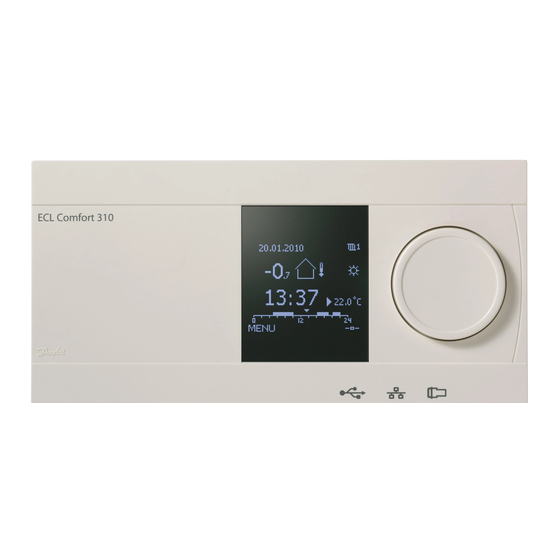

Danfoss A230 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Steuergeräte
  5. A230
  6. Betriebsanleitung

Danfoss A230 Betriebsanleitung

Vorschau ausblenden
  • Inhalt
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
ECL Comfort 210/296/310, Applikation A230

1.0 Inhaltsverzeichnis

1.0 Inhaltsverzeichnis .............................................. 1
1.1
2.0 Installation ........................................................ 7
2.1
Vor der Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.2
Auswahl des Anlagentyps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.3
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2.4
Anordnen der Temperaturfühler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2.5
Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2.6
Einsetzen des Applikationsschlüssels . . . . . . . . . . . . . . . . . . . . . . . . . . 34
2.7
Checkliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
2.8
Navigation, ECL Applikationsschlüssel A230 . . . . . . . . . . . . . . . . . 43
3.0 Alltagsbetrieb.................................................. 70
3.1
Bedienung und Navigation durch die Menüs. . . . . . . . . . . . . . . . . 70
3.2
Erläuterungen zum Reglerdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
3.3
3.4
3.5
Übersicht über mögliche Einflussfaktoren . . . . . . . . . . . . . . . . . . . . 76
3.6
Handbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
3.7
Wochenprogramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
© Danfoss | 2022.08
5.0 Einstellungen .................................................. 83
5.1
Einführung in die Einstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
5.2
Vorlauftemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
5.3
Begrenzung der Raumtemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
5.4
Begrenzung der Rücklauftemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . 92
5.5
stung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
5.6
Windeinfluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
5.7
Optimierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
5.8
Regelparameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
5.9
Kompensation 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
5.10 Kompensation 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
5.11 Applikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
5.12 Heizung Aus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
5.13 Alarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
5.14 Alarmübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
6.0 Allgemeine Reglereinstellungen ..................... 143
6.1
6.2
Uhrzeit & Datum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
6.3
Ferien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
6.4
Übersicht Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
6.5
Speicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
6.6
Ausgang schreiben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
6.7
Hauptfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
6.8
System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
7.0 Weitere Informationen ................................... 163
7.1
ECA 30/31 Setupvorgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
7.2
Übersteuerungsfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
7.3
Mehrere Regler im selben System . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
7.4
Häufig gestellte Fragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
7.5
Begriffsbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
7.6
Typ (ID 6001), Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
7.7
Firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
7.8
Übersicht Parameter-ID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
AQ163786479450de-000902 | 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss A230

Inhaltszusammenfassung für Danfoss A230

  • Seite 1: Inhaltsverzeichnis

    5.11 Applikation ............123 Navigation, ECL Applikationsschlüssel A230 ....43 5.12 Heizung Aus .

  • Seite 2: Wichtige Sicherheitshinweise Und Produktinformationen

    Der Applikationsschlüssel A230 umfasst auch ein Programm zur Fußbodentrocknung (Estrich) für die Untertypen A230.1, A230.3, A230.4 und A230.5. Siehe die separate Dokumentation (nur in englischer und deutscher Sprache). Die elektronische Bypass-Funktion (A230.1 und A230.4) wird verwendet, um eine ausreichende Vorlauftemperatur vom Fernwärmeversorgungsunternehmen für die Beheizung eines...
  • Seite 3 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Temperaturen, gemessen mit einem Wärmezähler über M-Bus Die Untertypen A230.1, A230.3 und A230.5 können bei Einsatz in ECL 296/310 die Versorgungs- und Rücklauftemperaturfühlerwerte des Wärmezählers verwenden. Der Wert für die Vorlauftemperatur wird anstelle von S4 (Versorgungstemperatur) verwendet.
  • Seite 4 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Sicherheitshinweis Um Personenschäden und Schäden am Regler zu vermeiden, ist die vorliegende Installationsanleitung unbedingt vor der Installation und Inbetriebnahme sorgfältig durchzulesen. Die anfallenden Montage-, Inbetriebnahme- und Wartungsarbeiten dürfen nur durch autorisiertes Fachpersonal durchgeführt werden.
  • Seite 5 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Automatische Aktualisierung der Reglersoftware (Firmware): Die Software des Reglers wird bei Einstecken des Applikationsschlüs- sels automatisch aktualisiert: • ECL 210/310, ab Reglerversion 1.11 • ECL 296, ab Reglerversion 1.58 Die nachstehende Animation wird eingeblendet, wenn die Software...
  • Seite 6 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe Hinweis zur Entsorgung Dieses Symbol auf dem Produkt weist darauf hin, dass es nicht über den Hausmüll entsorgt werden darf.

  • Seite 7: Installation

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2.0 Installation 2.1 Vor der Installation Die Untertypen in A230 sind sehr flexibel. Das Grundkonzept ist Typische A230.1-Anwendung: nachfolgend beschrieben. Heizung (Applikation A230.1): Die Vorlauftemperatur kann in der Regel an Ihre persönlichen Bedürfnisse angepasst werden. Der Vorlauftemperaturfühler S3 ist der wichtigste Fühler.
  • Seite 8 Impulsen (S7) basiert, lässt sich der Volumenstrom bzw. die nicht abgebildet Leistung auf einen frei einstellbaren Höchstwert begrenzen. Wenn A230.2 in einem ECL Comfort 296/310 verwendet wird, kann (S8) (Optional: Externe Spannung von 0 bis 10 V das Volumenstrom-/Leistungssignal auch alternativ vom M-Bus zur externen Einstellung der gewünschten...
  • Seite 9 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Heizung (Applikation A230.3): Typische A230.3-Applikation: Dieser Untertyp arbeitet wie die Applikation A230.1, jedoch gibt es keine auf Impulssignalen basierende Volumenstrom- oder Leistungsbegrenzung. Wenn eine Volumenstrom- oder Leistungsbegrenzung erforderlich ist, kann dies anhand des M-Bus-Signals erfolgen (ECL Comfort 296 oder 310).
  • Seite 10 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Heizung (A230.4) Typische A230.4-Applikation: Dieser Untertyp arbeitet wie Untertyp A230.1, jedoch gibt es keine Funktion für den Windeinfluss. Darüber hinaus kann A230.4 die TWW-Temperaturen an S4 und S6 überwachen. Ein an S8 angelegtes Spannungssignal (0–10 V) kann für Folgendes verwendet werden: •...
  • Seite 11 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Heizung (A230.5) Typische A230.5-Applikation: Dieser Untertyp arbeitet wie Untertyp A230.1, jedoch gibt es keine Funktion für den Windeinfluss. Darüber hinaus regelt A230.5 die Umwälzpumpe P1 bei Wärmebedarf, sodass sie ausgeschaltet wird, wenn die Vorlauftemperatur S3 unter einem Sollwert liegt (z.
  • Seite 12 SCADA-System oder über ein TCP/IP-Protokoll an das ECL Portal übertragen werden. Temperaturen, gemessen mit einem Wärmezähler Die Untertypen A230.1, A230.3 und A230.5 können bei Einsatz in ECL 296/310 die Versorgungs- und Rücklauftemperaturwerte des Fühlers im Wärmezähler verwenden. Der Wert für die Vorlauftemperatur wird anstelle von S4 (Versorgungstemperatur) verwendet.
  • Seite 13 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 A230, allgemein (Fortsetzung): Anpassung des Offset-Werts Eine gemessene Temperatur kann ggf. über einen Offset angepasst werden. (Navigation: MENU > Allgemeine Reglereinstellungen > System > Offset Fühler) Konfiguration der Eingänge Eingänge (S7 und höher), die nicht Teil der Applikation sind, können als Pt 1000-, 0-bis-10-V-, Frequenz- (Impulszähler) oder digitale...
  • Seite 14 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Der Regler ist werkseitig vorprogrammiert. Die Werkseinstellungen werden im Anhang „Übersicht Parameter-ID“ beschrieben. 14 | © Danfoss | 2022.08 AQ163786479450de-000902...

  • Seite 15: Auswahl Des Anlagentyps

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2.2 Auswahl des Anlagentyps Skizzieren Sie Ihre Applikation Die Regler ECL Comfort wurden für Heiz-, Trinkwarmwasser- (TWW) und Kühlsysteme unterschiedlicher Art und Größe entwickelt. Sollte sich Ihr System von den dargestellten Abbildungen unterscheiden, wird empfohlen, eine Skizze von Ihrem System anzufertigen.

  • Seite 16: Montage

    Regler nicht mehr vom Sockel abnehmen lässt. Ein nicht verriegelter Regler kann sich während der Bedienung vom Sockel lösen und den Sockel mit den Klemmen (teilweise A230 V AC) freilegen. Um Personenschäden zu vermeiden, vergewissern Sie sich stets, dass der Regler mit dem Sockel verriegelt ist. Ist dies nicht der Fall darf der Regler nicht in Betrieb genommen werden.

  • Seite 17: Wandmontage

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Das Verriegeln und Entriegeln lässt sich am einfachsten unter Zuhilfenahme eines Schraubendrehers als Hebel durchführen. Wandmontage Befestigen Sie den Sockel an einer Wand mit glatter Oberfläche. Stellen Sie die elektrischen Verbindungen her und setzen Sie den Regler in den Sockel ein.

  • Seite 18: Montieren Der Fernbedienungseinheit Eca

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Ehe Sie den Regler vom Sockel entfernen, vergewissern Sie sich, dass die Stromversorgung abgeschaltet ist. 2.3.2 Montieren der Fernbedienungseinheit ECA 30/31 Wählen Sie eine der folgenden Montageformen: • Wandmontage (ECA 30 und ECA 31) •...
  • Seite 19 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2.3.3 Befestigung des internen E/A-Moduls ECA 32 Befestigung des internen E/A-Moduls ECA 32 Das Modul ECA 32 (Bestellnummer 087H3202) kann in den Sockel des ECL Comfort 310/310B eingesetzt werden und so zusätzliche Ein- und Ausgangssignale für relevante Applikationen liefern.

  • Seite 20: Anordnen Der Temperaturfühler

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2.4 Anordnen der Temperaturfühler 2.4.1 Anordnen der Temperaturfühler Es ist äußerst wichtig, dass die Fühler an den geeigneten Stellen platziert sind. Die nachfolgend beschriebenen Temperaturfühler sind für die Produktreihen ECL Comfort 210, 296 und 310 bestimmt. Es werden jedoch nicht alle Temperaturfühler für Ihr System benötigt!
  • Seite 21 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Zusammenhang zwischen der Temperatur und dem ohmschen Temperaturfühler Pt1000 (nach IEC 751 - Klasse B, 1000 Ω / 0 °C) Widerstand AQ163786479450de-000902 © Danfoss | 2022.08 | 21...

  • Seite 22: Elektrischer Anschluss

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2.5 Elektrischer Anschluss 2.5.1 Elektrische Anschlüsse – 230 VAC Warnung Zwischen den elektrischen Leitern auf der Leiterplatte für Netzspannung, Relaiskontakten und Triacausgängen wurde der Sicherheitsabstand von mindestens 6 mm nicht eingehalten. Die Ausgänge dürfen nicht als galvanisch getrennte (potentialfreie) Ausgänge verwendet werden.
  • Seite 23 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Schließen Sie an die gemeinsame Masseklemme den Schutzleiter ECL 210/310 von wichtigen Komponenten (wie z.B. der Pumpe oder der Stellantriebe für die Regelventile) an. ECL 296 Für applikationsspezifische Anschlüsse siehe auch die Einbauanleitung (im Lieferumfang des Applikationsschlüssels enthalten).
  • Seite 24 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 A230.2 (Kühlung): 2-Pumpensteuerung Applikation A230.2, Beispiel d, ist ein Beispiel für die planmäßige Umschaltung zwischen zwei Umwälzpumpen. Die Regelung von P1 basiert auf dem Kühlbedarf. Über K1 wird die EIN/AUS-Schaltung der Pumpen P2 und P3 bestimmt. P2 und P3 werden über den Ausgang vom Wochenprogramm unter...

  • Seite 25: Elektrische Anschlüsse - 24 Vac

    1 A/24 VAC (elektronisches Relais) A230.2 (Kühlung): 2-Pumpensteuerung Applikation A230.2, Beispiel d, ist ein Beispiel für die planmäßige Umschaltung zwischen zwei Umwälzpumpen. Die Regelung von P1 basiert auf dem Kühlbedarf. Über K1 wird die EIN/AUS-Schaltung der Pumpen P2 und P3 bestimmt. P2 und P3 werden über den Ausgang vom Wochenprogramm unter...
  • Seite 26 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2.5.3 Elektrische Anschlüsse, Sicherheitsthermostate, allgemein Für applikationsspezifische Anschlüsse siehe auch die Einbauanleitung (im Lieferumfang des Applikationsschlüssels enthalten). Die Anschlusspläne zeigen verschiedene Lösungen/Beispiele: Sicherheitsthermostat, 1-stufiges Schließen: Motorregelventil ohne Sicherheitsfunktion Sicherheitsthermostat, 1-stufiges Schließen: Motorregelventil mit Sicherheitsfunktion Sicherheitsthermostat, 2-stufiges Schließen...

  • Seite 27: Elektrischer Anschluss, Temperaturfühler Pt 1000 Und Andere Signale

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2.5.4 Elektrischer Anschluss, Temperaturfühler Pt 1000 und andere Signale Für applikationsspezifische Anschlüsse siehe auch die Einbauanleitung (im Lieferumfang des Applikationsschlüssels enthalten). Fühler Beschreibung Empfohlener Typ ESMT Außentemperaturfühler* ESM-10 Raumtemperaturfühler ** Alternative: ECA 30/31 Vorlauftemperaturfühler***...
  • Seite 28 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Anschluss eines Durchfluss-/Energiezählers mit Impulssignal Siehe die Installationsanleitung (im Lieferumfang des Applikationsschlüssels enthalten). Wenn kein interner Pull-up-Widerstand vorhanden ist, kann der Ausgang des Durchfluss-/Energiezählers mit einem externen Pull-up-Widerstand ausgerüstet werden. An Eingang S7 angelegtes Impulssignal für den Volumenstrom/die Heizleistung Zur Überwachung:...
  • Seite 29 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 A230.2, A230.4, A230.5 Anschluss einer externen Spannung (0 bis 10 V) zum externen Einstellen der gewünschten Vorlauftemperatur Anschluss eines Schalters für die externe Übersteuerung S ?: ECL 210/296: S7–S8 ECL 310: S7–S10 ECL 310 + ECA 32: S7–S16 Für die Übersteuerungsfunktion ist ein potenzialfreier...

  • Seite 30: Elektrischer Anschluss Der Eca

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2.5.5 Elektrischer Anschluss der ECA 30/31 Klemme Klemme ECA Beschreibung Typ (empf.) 30/31 Twisted-Pair-Kabel Kabel mit verdrillten Adernpaa- Twisted-Pair-Kabel Ext. Raumtemperatur- ESM-10 fühler* * Nach dem Anschließen eines externen Raumtemperaturfühlers muss die ECA 30/31 aus- und wieder eingeschaltet werden.
  • Seite 31 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Setup-Vorgang für ECA 30/31: Beachten Sie bitte den Abschnitt „Weitere Informationen“. Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl. dem internen Kommunikationsbus ECL 485). Durch Kabellängen über 200 m kann die EMV-Störfestigkeit beeinträchtigt werden.

  • Seite 32: Elektrischer Anschluss An Ein Bussystem

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2.5.6 Elektrischer Anschluss an ein Bussystem Der Regler kann in einem Bus-System als Hauptregler (Master) oder als Folgeregler (Slave) verwendet werden. Die Anbindung erfolgt über den internen ECL-485-Kommunikationsbus (2 verdrillte Leiterpaare). Der ECL-485-Kommunikationsbus ist nicht kompatibel mit dem ECL-Bus im ECL Comfort 110, 200, 300 und 301.
  • Seite 33 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2.5.8 Elektrische Anschlüsse, Kommunikation Elektrische Anschlüsse, M-Bus ECL Comfort 210: Nicht integriert ECL Comfort 296: Integriert, nicht-galvanisch getrennt. Max. Kabellänge von 50 m. ECL Comfort 310: Integriert, nicht-galvanisch getrennt. Max. Kabellänge von 50 m.

  • Seite 34: Einsetzen Des Applikationsschlüssels

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2.6 Einsetzen des Applikationsschlüssels 2.6.1 Einsetzen des Applikationsschlüssels Der ECL-Applikationsschlüssel enthält ECL Comfort 210/310 • die Applikation und ihre Untertypen, • die zurzeit verfügbaren Sprachen, • Werkeinstellungen, z. B. Wochenprogramme, gewünschte Temperaturen, Begrenzungswerte usw. Die Werkeinstellungen können immer wiederhergestellt werden.
  • Seite 35 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Automatische Aktualisierung der Reglersoftware (Firmware): Die Software des Reglers wird bei Einstecken des Applikationsschlüs- sels automatisch aktualisiert: • ECL 210/310, ab Reglerversion 1.11 • ECL 296, ab Reglerversion 1.58 Die nachstehende Animation wird eingeblendet, wenn die Software...
  • Seite 36 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingeführt / nicht eingeführt, Beschreibung: ECL Comfort 210 / 310, Reglerversionen unter 1.36: Nehmen Sie den Applikationsschlüssel heraus. Die Einstellungen können 20 Minuten lang verändert werden.
  • Seite 37 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Applikationsschlüssel: Möglichkeit 1 Der Regler ist neu und der ECL-Applikationsschlüssel ist noch nicht eingesetzt. Sie werden über eine Animation aufgefordert, den ECL-Applikationsschlüssel einzusetzen. Setzen Sie den ECL-Applikationsschlüssel ein. Nach dem Einsetzen werden die Bezeichnung und die Version des ECL-Applikationsschlüssels angezeigt (Beispiel: A266 Version 1.03).
  • Seite 38 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 (Beispiel:) Das „i“ in der oberen rechten Ecke zeigt an, dass neben den Werkeinstellungen auch der Untertyp kundenspezifische Einstellungen/Systemeinstellungen aufweist. Applikationsschlüssel: Möglichkeit 2 Auf dem Regler ist bereits eine Applikation aufgespielt. Der ECL Applikationsschlüssel ist eingesetzt. Die Applikation muss jedoch geändert werden.
  • Seite 39 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Applikationsschlüssel: Möglichkeit 3 Es wird eine Kopie der Reglereinstellungen zum Konfigurieren eines anderen Reglers benötigt. Diese Funktion wird verwendet, • um besondere Benutzer- und Systemeinstellungen zu sichern. • wenn ein anderer Regler ECL Comfort vom selben Typ (210, 296...

  • Seite 40: Ecl Applikationsschlüssel, Kopieren Von Daten

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Sprache Beim Hochladen der Applikation müssen Sie eine Sprachauswahl treffen.* Wenn Sie eine andere Sprache außer Englisch auswählen, wird diese UND die englische Sprache in den ECL‑Regler geladen. Englischsprachige Servicemitarbeiter haben so die Möglichkeit, die Menüsprache für die Dauer der Servicetätigkeit auf Englisch...
  • Seite 41 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingeführt / nicht eingeführt, Beschreibung: ECL Comfort 210 / 310, Reglerversionen unter 1.36: Nehmen Sie den Applikationsschlüssel heraus. Die Einstellungen können 20 Minuten lang verändert werden.

  • Seite 42: Checkliste

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2.7 Checkliste Ist der ECL Comfort Regler betriebsbereit? Stellen Sie sicher, dass die richtige Spannungsversorgung an die Klemmen 9 und 10 (230 V oder 24 V) angeschlossen sind. Stellen Sie sicher, dass die richtigen Phasenbedingungen angeschlossen sind.

  • Seite 43: Navigation, Ecl Applikationsschlüssel A230

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2.8 Navigation, ECL Applikationsschlüssel A230 Navigation, A230, Applikation A230.1 Home Applikation A230.1 ID-Nr. Funktion MENU Wochenprogramm Auswählbar Einstellungen Vorlauftemp. Heizkurve 11178 Max. Temperatur 11177 Min. Temperatur 11004 Gew. Temp. Raumtemp. 11015 Anpassungszeit 11182 Max. Einfluss 11183 Min.
  • Seite 44 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.1 (Fortsetzung) Home Applikation A230.1 MENU ID-Nr. Funktion Optimierung 11011 Autom. Sparen Einstellungen 11012 Schnellaufheizen 11013 Rampenfunktion 11014 Gebäudefaktor 11026 Optimierter Stopp 11020 Optimiergröße 11021 Pumpe HK Aus 11179 Sommer- Aus...
  • Seite 45 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.1 (Fortsetzung) Home Applikation A230.1 MENU ID-Nr. Funktion Ferien Auswählbar Temp.- Anzeige 11147 Alarm Obere Differenz 11148 Untere Differenz 11149 Verzögerung 11150 Niedrigste Temp. Auswählbar Alarm Übersicht Übersicht Einfluss Gew. T Vorlauf Rücklaufbegrenzg.
  • Seite 46 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation A230, Applikation A230.1, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Uhrzeit & Datum Auswählbar Wochenprogr. Auswählbar Ferien Auswählbar Aussentemp. Eingang Übersicht Akk. Außentemp. Raumtemperatur Vorlauftemp. Rücklauftemp. T Versorgung Windgeschw. Log (Fühler) Aussentemp.
  • Seite 47 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation A230, Applikation A230.1, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Hauptfunktionen Neue Applikation Applikation löschen Applikation Werkeinstellungen Systemeinstellung Kundeneinstellung Wähle Werkeinstg. Kopieren Systemeinstellung Kundeneinstellung Kopieren Start Übersicht Appl. System ECL Version Bestell-Nr.
  • Seite 48 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation A230, Applikation A230.1, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Alarm T Sensor Defekt Anzeige 60058 Hintergrundbel. 60059 Kontrast 2048 Kommunikation ECL 485 addr. Modbus Adresse Baud 2150 Service Pin 2151 Ext.
  • Seite 49 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.2 Home Applikation A230.2 ID-Nr. Funktion MENU Wochenprogr. Auswählbar Einstellungen Vorlauftemp. Ext. Soll-Temp. 11084 Externes Signal 11018 T-Komfort Soll 11019 T-Absenkg. Soll 11178 Max. Temperatur 11177 Min. Temperatur Raumtemp. 11015 Anpassungszeit 11182 Max.
  • Seite 50 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.2 (Fortsetzung) Home Applikation A230.2 MENU ID-Nr. Funktion 11174 Einstellungen Regelparameter Motorschutz 11184 11185 11186 M Laufzeit 11187 11189 Min. Stellimpuls 11024 Stellantrieb 11010 Applikation ECA Adresse 11017 Bedarfserhöhung 11050 P Anford. Heizen...
  • Seite 51 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation A230, Applikation A230.2, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Uhrzeit & Datum Auswählbar Wochenprogr. Auswählbar Aussentemp. Eingang Übersicht Raumtemperatur T Kühl Vorlauf T Versorgung T Kühl Rückl. T Rückl. sek. Ext. Soll-Temp.

  • Seite 52: Funktion

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation A230, Applikation A230.2, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion System ECL Version Bestell-Nr. Hardware Software Rev. Nr. Serien Nr. Herstellungsdatum Erweiterung Adresse Typ Ethernet (nur ECL Comfort 296/310) Portalkonfigurat. (nur ECL Comfort 296/310)
  • Seite 53 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.3 Home Applikation A230.3 ID-Nr. Funktion MENU Wochenprogr. Auswählbar Einstellungen Vorlauftemp. Heizkurve 11178 Max. Temperatur 11177 Min. Temperatur 11004 Gew. Temp. Raumtemp. Feuchte 11164 T Taupunkt offset 11015 Anpassungszeit 11182 Max. Einfluss 11183 Min.
  • Seite 54 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.3 (Fortsetzung) Home Applikation A230.3 MENU ID-Nr. Funktion Optimierung 11011 Autom. Sparen Einstellungen 11012 Schnellaufheizen 11013 Rampenfunktion 11014 Gebäudefaktor 11026 Optimierter Stopp 11020 Optimiergröße 11021 Pumpe HK Aus 11179 Sommer- Aus...
  • Seite 55 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.3 (Fortsetzung) Home Applikation A230.3 MENU ID-Nr. Funktion Ferien Auswählbar 11147 Alarm Temp.überwachung Obere Differenz 11148 Untere Differenz 11149 Verzögerung 11150 Niedrigste Temp. Auswählbar Alarm Übersicht Übersicht Einfluss Gew. T Vorlauf Rücklaufbegrenzg.
  • Seite 56 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation A230, Applikation A230.3, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Uhrzeit & Datum Auswählbar Wochenprogr. Auswählbar Ferien Auswählbar Aussentemp. Eingang Übersicht Akk. Außentemp. Raumtemperatur Vorlauftemp. Rücklauftemp. T Versorgung Windgeschw. Feuchte Log (Fühler) Aussentemp.
  • Seite 57 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation A230, Applikation A230.3, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Hauptfunktionen Neue Applikation Applikation löschen Applikation Werkeinstellungen Systemeinstellung Kundeneinstellung Wähle Werkeinstg. Kopieren Systemeinstellung Kundeneinstellung Kopieren Start Übersicht Appl. System ECL Version Bestell-Nr.
  • Seite 58 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation A230, Applikation A230.3, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Alarm T Sensor Defekt Anzeige 60058 Hintergrundbel. 60059 Kontrast 2048 Kommunikation ECL 485 addr. Modbus Adresse Baud 2150 Service Pin 2151 Ext.
  • Seite 59 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.4 Home Applikation A230.4 ID-Nr. Funktion MENU Wochenprogr. Auswählbar Einstellungen Vorlauftemp. Heizkurve 11178 Max. Temperatur 11177 Min. Temperatur Ext. Soll-Temp. 11004 Gew. Temp. Raumtemp. 11015 Anpassungszeit 11182 Max. Einfluss 11183 Min. Einfluss 11031 Rücklauftemp.
  • Seite 60 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.4 (Fortsetzung) Home Applikation A230.4 MENU ID-Nr. Funktion Optimierung 11011 Autom. Sparen Einstellungen 11012 Schnellaufheizen 11013 Rampenfunktion 11014 Gebäudefaktor 11026 Optimierter Stopp 11020 Optimiergröße 11021 Pumpe HK Aus 11179 Sommer- Aus...
  • Seite 61 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.4 (Fortsetzung) Home Applikation A230.4 MENU ID-Nr. Funktion Ferien Auswählbar Alarm Druck Druck 11614 Alarm hoch 11615 Alarm niedrig 11617 Alarmende 11147 Temp.überwachung Obere Differenz 11148 Untere Differenz 11149 Verzögerung 11150 Niedrigste Temp.
  • Seite 62 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation A230, Applikation A230.4, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Uhrzeit & Datum Auswählbar Wochenprogr. Auswählbar Ferien Auswählbar Aussentemp. Eingang Übersicht Akk. Außentemp. Raumtemperatur Vorlauftemp. Rücklauftemp. Druck Ext. Soll-Temp. Aussentemp. Log (Fühler)
  • Seite 63 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation A230, Applikation A230.4, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Hauptfunktionen Neue Applikation Applikation löschen Applikation Werkeinstellungen Systemeinstellung Kundeneinstellung Wähle Werkeinstg. Kopieren Systemeinstellung Kundeneinstellung Kopieren Start Übersicht Appl. System ECL Version Bestell-Nr.
  • Seite 64 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation A230, Applikation A230.4, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Alarm T Sensor Defekt Anzeige 60058 Hintergrundbel. 60059 Kontrast 2048 Kommunikation ECL 485 addr. Modbus Adresse Baud 2150 Service Pin 2151 Ext.
  • Seite 65 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.5 Home Applikation A230.5 ID-Nr. Funktion MENU Wochenprogr. Auswählbar Einstellungen Vorlauftemp. Gew. T Vorlauf Heizkurve 11178 Max. Temperatur 11177 Min. Temperatur Ext. Soll-Temp. 11004 Gew. Temp. Raumtemp. 11015 Anpassungszeit 11182 Max. Einfluss 11183 Min.
  • Seite 66 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.5 (Fortsetzung) Home Applikation A230.5 MENU ID-Nr. Funktion Optimierung 11011 Autom. Sparen Einstellungen 11012 Schnellaufheizen 11013 Rampenfunktion 11014 Gebäudefaktor 11026 Optimierter Stopp 11020 Optimiergröße 11021 Pumpe HK Aus 11179 Sommer- Aus...
  • Seite 67 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.5 (Fortsetzung) Home Applikation A230.5 MENU ID-Nr. Funktion Ferien Auswählbar 11147 Alarm Temp.überwachung Obere Differenz 11148 Untere Differenz 11149 Verzögerung 11150 Niedrigste Temp. Auswählbar Alarm Übersicht Übersicht Einfluss Gew. T Vorlauf Rücklaufbegrenzg.
  • Seite 68 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation, A230, Applikation A230.5, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion Uhrzeit & Datum Auswählbar Wochenprogr. Auswählbar Ferien Auswählbar Aussentemp. Eingang Übersicht Akk. Außentemp. Raumtemperatur Vorlauftemp. Rücklauftemp. T Versorgung Druck Ext. Soll-Temp. Position Aussentemp.
  • Seite 69 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Navigation A230, Applikation A230.5, Allgemeine Reglereinstellungen (Fortsetzung) Home Allgemeine Reglereinstellungen MENU ID-Nr. Funktion System ECL Version Bestell-Nr. Hardware Software Rev. Nr. Serien Nr. Herstellungsdatum Erweiterung Adresse Typ Ethernet (nur ECL Comfort 296/310) Portalkonfigurat. (nur ECL Comfort 296/310)

  • Seite 70: Alltagsbetrieb

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 3.0 Alltagsbetrieb 3.1 Bedienung und Navigation durch die Menüs Sie können durch die Menüs des Reglers navigieren, indem Sie Beispiel für den ECL 210/310 das Einstellrad nach links oder rechts in die gewünschte Position drehen ( Im Einstellrad ist ein Beschleuniger integriert.

  • Seite 71: Erläuterungen Zum Reglerdisplay

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 3.2 Erläuterungen zum Reglerdisplay Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
  • Seite 72 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Auch wenn kein Raumtemperaturfühler/keine Fernbedienungseinheit an den Regler angeschlossen ist, müssen Sie die gewünschte Raumtemperatur eingeben. Wird anstelle des Temperaturwerts "- -" angezeigt, ist der entsprechende Fühler nicht angeschlossen. "- - -" angezeigt, ist ein Kurzschluss in der Fühlerverbindung aufgetreten.
  • Seite 73 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Einstellen der gewünschten Raumtemperatur, ECA 30/ECA 31 Die gewünschte Raumtemperatur kann genauso wie im Regler eingestellt werden. In der Fernbedienungseinheit können aber Mit Hilfe der ECA 30/ECA 31 können Sie die gewünschte ggf. andere Symbole angezeigt werden, siehe den Abschnitt Raumtemperatur im Regler überschreiben, indem Sie die...

  • Seite 74: Allgemeiner Überblick: Bedeutung Der Symbole

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 3.3 Allgemeiner Überblick: Bedeutung der Symbole Symbol Beschreibung Symbol Beschreibung Alarm Außentemperatur Brief Relative Luftfeuchtigkeit im Raum Temperatur Ereignis Raumtemp. Überwachung der Temperaturfühler- verbindung TWW-Temperatur Displaywähler Positionsanzeige Max. und min. Wert Betriebsart Wochenprogr. Trend Außentemperatur...

  • Seite 75: Überwachung Der Temperaturen Und Regelkomponenten

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 3.4 Überwachung der Temperaturen und Regelkomponenten Heizkreis Das Übersichtsdisplay zum Heizkreis gibt einen schnellen Überblick über die aktuellen und gewünschten Temperaturen sowie über den aktuellen Status der Regelkomponenten. Displaybeispiel 49 °C Vorlauftemperatur (31) Gewünschte Vorlauftemperatur 24 °C...

  • Seite 76: Übersicht Über Mögliche Einflussfaktoren

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 3.5 Übersicht über mögliche Einflussfaktoren Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 77: Handbetrieb

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 3.6 Handbetrieb Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
  • Seite 78 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Handsteuerung eines mit 0–10 Volt geregelten Stellantriebs: Das Stellantriebssymbol besitzt einen Wert (in %), das verändert werden kann. Der Prozentwert entspricht einer Spannung zwischen 0 und 10 Volt. 78 | © Danfoss | 2022.08...

  • Seite 79: Wochenprogramm

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 3.7 Wochenprogramm 3.7.1 Einstellen des Zeitprogramms für den Automatikbetrieb Dieser Abschnitt beschreibt das allgemeine Wochenprogramm der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 80: Gesamtüberblick Aller Einstellungen

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 4.0 Gesamtüberblick aller Einstellungen Es wird empfohlen, jede Änderung der Einstellung in den Leerspalten zu notieren. Einstellung Seite Werkseinstellungen im Kreis Heizkurve Ext. Soll-Temp. Feuchte (relative Luftfeuchtigkeit) Aktuell (aktueller Volumenstrom oder aktuelle Leistung) Windgeschw.
  • Seite 81 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Einstellung Seite Werkseinstellungen im Kreis Anpassungszeit 1x037 1x040 Pumpennachlauf 1x050 P Anford. Heizen 1x052 Priorität WW (geschlossenes Ventil/Normalbetrieb) Max. Einfluss 1x057 Begrenzungswert (Temperaturausgleich, 1. Einstellpunkt) 1x060 Anpassungszeit 1x061 1x062 Max. Einfluss (Temperaturausgleich, 1. Einstellpunkt) 1x063 Min.
  • Seite 82 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Einstellung Seite Werkseinstellungen im Kreis T Taupunkt Offset (Erhöhung des Taupunktes) 1x164 Motorschutz 1x174 Min. Temperatur 1x177 Max. Temperatur 1x178 Sommer-Aus (Begrenzung für den Heizungsausschaltpunkt) 1x179 Max. Einfluss (Raumtemperaturbegrenzung, maximal) 1x182 Min. Einfluss (Raumtemperaturbegrenzung, minimal)

  • Seite 83: Einstellungen

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.0 Einstellungen 5.1 Einführung in die Einstellungen Die Beschreibungen der Einstellungen (Parameterfunktionen) sind gemäß der Verwendung im Menü des Reglers ECL Comfort 210/296/310 in Gruppen aufgeteilt. Beispiel: „Vorlauftemp.“, „Raumtemp.“ usw. Bei jeder Gruppe wird mit einer allgemeinen Erklärung begonnen.

  • Seite 84: Vorlauftemperatur

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.2 Vorlauftemperatur Gewünschte Vorlauftemperatur Der Regler ECL Comfort berechnet und regelt die Vorlauftemperatur in Abhängigkeit der Außentemperatur. Das Verhältnis zwischen Vorlauftemperatur und Außentemperatur wird als Heizkurve bezeichnet. Die Heizkurve wird mithilfe von sechs Koordinatenpunkten eingestellt.
  • Seite 85 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Auswahl einer Heizkurve Die Heizkurve ist eine Funktion der Referenzvorlauftemperatur in Abhängigkeit der Außentemperatur bei einer gewünschten Raumtemperatur von 20 °C. Die kleinen Pfeile( ) verweisen auf 6 unterschiedliche Außentemperaturwerte, bei denen Sie die Heizkurve ändern können.
  • Seite 86 Betätigen Sie das Einstellrad, um das Diagramm anzeigen zu lassen. Drehen Sie das Einstellrad, um für die Eingangsspannungen (feste Werte) 1 und 10 V die gewünschte Vorlauftemperatur einzustellen. Die Werkeinstellungen sind bei A230.2, A230.4 und A230.5 unterschiedlich. Die angelegte Spannung (Signal) muss mindestens 1 V betragen.
  • Seite 87 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Vorlauftemperatur Gew. Temp. 1x004 Übersteuerungsmodus Die gewünschte Vorlauftemperatur kann eingestellt werden, wenn sich der Wenn der ECL Comfort im Wochenprogramm läuft, kann ein ECL Comfort im Übersteuerungsmodus, Typ „T Konst. “ , befindet.
  • Seite 88 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Vorlauftemperatur 1x164 T Taupunkt offset (Taupunkt, Offset) Der vom Regler berechnete Wert für den Taupunkt kann über den Offset eingestellt (verändert) werden. Der Taupunkt ist die Temperatur, bei der das Wasser in der Luft kondensiert.

  • Seite 89: Begrenzung Der Raumtemperatur

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.3 Begrenzung der Raumtemperatur Dieser Abschnitt ist nur von Bedeutung, wenn ein Einfluss Raumtemperaturfühler oder eine Fernbedienungseinheit installiert wurde. „Min. Einfluss“ (minimale Wenn die gewünschte und die aktuelle Raumtemperatur Begrenzung) voneinander abweichen, passt der Regler die gewünschte Gewünschte...
  • Seite 90 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Einstellung zur Umrechnung der relativen Luftfeuchtigkeit MENU > Einstellungen > Begrenzung der Raumtemperatur Feuchte (relative Luftfeuchtigkeit) Der Wert für die relative Luftfeuchtigkeit wird in % angezeigt. Wird ein 0‑bis‑10‑V‑Signal für die relative Luftfeuchtigkeit (RH) an den Eingang S7 übertragen, ist eine Umrechnung erforderlich.
  • Seite 91 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Begrenzung der Raumtemperatur Max. Einfluss (Raumtemperaturbegrenzung, maximal) 1x182 Legt fest, wie stark die gewünschte Vorlauftemperatur beeinflusst (gesenkt) wird, wenn die aktuelle Raumtemperatur höher ist als die gewünschte Raumtemperatur (Proportionalregelung). Siehe Anhang „Übersicht Parameter-ID“.

  • Seite 92: Begrenzung Der Rücklauftemperatur

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.4 Begrenzung der Rücklauftemperatur A230.1, A230.3, A230.4, A230.5 Die Rücklauf-Temperaturbegrenzung erfolgt in Abhängigkeit der Außentemperatur. Bei Fernwärmesystemen ist in der Regel eine höhere Rücklauftemperatur bei niedrigen Außentemperaturen akzeptabel. Das Verhältnis zwischen der Begrenzung der Rücklauftemperatur und der Außentemperatur wird mithilfe von...
  • Seite 93 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Beispiel, maximale Rücklauftemperaturbegrenzung; die Rücklauftemperatur überschreitet den Begrenzungswert = Temperatur = Temperatur = Zeit # 1 # = Rücklauftemperatur # 2 # = Rücklauftemperaturbegrenzung # 3 # = Gewünschte Vorlauftemperatur # 4 # = Aktionspunkt Beispiel, minimale Rücklauftemperaturbegrenzung;...
  • Seite 94 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x028 RL-Begr T Konst. (Betriebsart Konstante Temperatur, Rücklauftemperaturbegrenzung) „RL-Begr T Konst. “ ist der Wert für die Rücklauftemperaturbegrenzung, wenn sich der Kreis im Übersteuerungsmodus Typ „T Konst.
  • Seite 95 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x031 Hohe T Außen X1 (Rücklauftemperaturbegrenzung, hohe Begrenzung, x-Achse) Eine Außentemperatur für die untere Rücklauftemperaturbegrenzung einstellen. Siehe Anhang „Übersicht Parameter-ID“ Die entsprechende y-Koordinate wird unter „Tiefe Begr. Y1“...
  • Seite 96 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Begrenzung der Rücklauftemperatur Beispiel Die Rücklauftemperaturbegrenzung wird ab 50 °C aktiviert. 1x035 Max. Einfluss (Rücklauftemperaturbegrenzung – Der Einfluss ist auf 0.5 eingestellt. maximaler Einfluss) Die aktuelle Rücklauftemperatur ist 2 °C zu hoch.
  • Seite 97 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Begrenzung der Rücklauftemperatur 1x085 Priorität (Priorität für Rücklauftemperaturbegrenzung) Wählen Sie, ob die Rücklauftemperaturbegrenzung den Wert „Min. Temperatur“ überschreiben darf. Siehe Anhang „Übersicht Parameter-ID“ AUS: Die minimale Vorlauftemperaturbegrenzung wird nicht übersteuert.

  • Seite 98: Begrenzung Des Volumenstroms/Der Heizlei

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.5 Begrenzung des Volumenstroms/der Heizleistung Heizkreis A230.1, A230.2, A230.4 An den ECL Regler kann ein Durchfluss- oder ein Energiezähler angeschlossen werden, um den Durchfluss bzw. den Energieverbrauch zu begrenzen. Der Durchfluss- oder Energiezähler liefert ein Impulssignal.
  • Seite 99 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Kühlkreislauf An den ECL Regler kann ein Durchfluss- oder ein Energiezähler angeschlossen werden, um den Durchfluss bzw. den Energieverbrauch zu begrenzen. Der Durchfluss- oder Energiezähler liefert ein Impulssignal. Wenn die Applikation in einem Regler ECL Comfort 296/310 verwendet wird, kann das Volumenstrom-/Leistungssignal über...
  • Seite 100 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Begrenzung des Volumenstroms/der Heizleistung 1x109 Zählersignal Der Einstellbereich für IM und EM hängt vom gewählten Untertyp ab. Auswahl des Zählersignals vom Durchfluss-/Wärmemengenzähler Siehe Anhang „Übersicht Parameter-ID“ OFF: Kein Zählersignal IM1–I- Durchfluss-/Wärmemengenzählersignal basiert auf...
  • Seite 101 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Begrenzung des Volumenstroms/der Heizleistung 1x113 Filterkonstante Der Wert der Filterkonstante bestimmt die Dämpfung des gemessenen Werts. Je höher der Wert, desto mehr Dämpfung. Hierdurch kann eine zu schnelle Veränderung des gemessenen Werts vermieden werden.
  • Seite 102 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Liste für den Einstellbereich von „Einheit“, wenn eine M-Bus-Verbindung zum Durchfluss- oder Wärmemengenzähler vorliegt: m³/h MENU > Einstellungen > Begrenzung des Volumenstroms/der Heizleistung 1x116 Hohe Begr. Y2 (Begr. Vol. / Leist., hoher Wert, y-Achse) Stellen Sie die Begrenzung des Volumenstroms/der Leistung für die unter...
  • Seite 103 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Begrenzung des Volumenstroms/der Heizleistung 1x119 Hohe T Außen X1 (Begr. Vol. / Leist., hoher Wert, x-Achse) Stellen Sie den Wert der Außentemperatur für die niedrige Begrenzung des Volumenstroms/der Leistung ein.

  • Seite 104: Windeinfluss

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.6 Windeinfluss A230.1, A230.3 An den ECL-Regler kann ein Windgeschwindigkeitssensor angeschlossen werden, um die gewünschte Vorlauftemperatur bei starkem Wind zu erhöhen. Beim Signal vom Windgeschwindigkeitssensor handelt es sich um eine Spannung zwischen 0 und 10 Volt, die direkt am Eingang von S8 anliegt.
  • Seite 105 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Windeinfluss Windgeschw. Die aktuelle Windgeschwindigkeit wird in der Einheit m/s (Meter pro Sekunde) angezeigt. Betätigen Sie das Einstellrad, um das Diagramm anzuzeigen und die Werte für die Eingangsspannung (2 und 10 V) und die angezeigte Windgeschwindigkeit einzugeben.

  • Seite 106: Optimierung

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.7 Optimierung Der Abschnitt „Optimierung“ geht auf applikationsspezifische Themen ein. Die Parameter „Autom. Sparen“, „Schnellaufheizen“, „Gebäudefaktor“ und „Pumpe HK Aus“ beziehen sich nur auf den Heizbetrieb. „Sommer-Aus“ bestimmt bei steigender Außentemperatur die Ausschaltung der Beheizung.
  • Seite 107 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Optimierung Autom. Sparen (Spartemperatur abhängig von 1x011 Außentemperatur) Bei Außentemperaturen unter dem Sollwert hat die Spartemperaturein- stellung keinen Einfluss. Bei Außentemperaturen über dem Sollwert hängt die Spartemperatur von der aktuellen Außentemperatur ab. Die Funktion ist für Fernwärmesysteme bestimmt, um eine starke Veränderung der...
  • Seite 108 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Optimierung Schnellaufheizen 1x012 Verkürzt die Aufheizzeit, indem die gewünschte Vorlauftemperatur um den eingestellten Prozentsatz erhöht wird. Siehe Anhang „Übersicht Parameter-ID“ OFF: Die Funktion Schnellaufheizen ist deaktiviert. Wert: Die gewünschte Vorlauftemperatur wird vorübergehend um den eingestellten Prozentsatz erhöht.

  • Seite 109: Auslegungstemperatur

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Optimierung Tabelle I: Systemart Linke Ziffer Wärmespeicherung des Gebäudefaktor (zu optimierende Zeitkonstante) 1x014 Gebäudes Optimiert die Start- und Stoppzeiten der Perioden mit Komforttemperatur, Kleine Heizkörper- um bei niedrigstem Energieverbrauch ein Höchstmaß an Komfort zu systeme erzielen.
  • Seite 110 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Optimierung Pumpe HK Aus = OFF Pumpe HK Aus 1x021 Entscheiden Sie, ob während der Periode mit Spartemperatur eine vollständige Ausschaltung der Pumpe erfolgen soll. Siehe Anhang „Übersicht Parameter-ID“ OFF: Keine Ausschaltung.
  • Seite 111 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Optimierung Sommer-Aus Sommer-Aus (Begrenzung für den Heizungsausschalt- 1x179 punkt) Siehe Anhang „Übersicht Parameter-ID“ Die Heizung kann ausgeschaltet werden, wenn die Außentemperatur den Sollwert übersteigt. Das Ventil schließt sich und die Heizungsumwälzpumpe wird nach Ablauf der Nachlaufzeit ausgeschaltet.

  • Seite 112: Regelparameter

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.8 Regelparameter Regelung des Motorregelventils Das Motorregelventil wird mit einem 3-Punkt- oder einem 0-bis-10-V-Regelsignal geregelt. Ventilregelung (Beheizung): Ist die Vorlauftemperatur niedriger als die gewünschte Vorlauftemperatur, öffnet sich das Motorregelventil schrittweise (und umgekehrt). Ventilregelung (Kühlung): Das Motorregelventil wird entgegengesetzt zur Heizungsapplika- tion geregelt.
  • Seite 113 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Thermohydraulischer Stellantrieb ABV Der thermische Stellantrieb ABV von Danfoss ist ein langsam wirkender Ventil-Stellantrieb. Im Inneren des ABV erwärmt eine Heizspule ein thermostatisches Element, wenn ein elektrisches Signal eingeht. Beim Erwärmen des thermostatischen Elements dehnt es sich aus, um das Motorregelventil zu regeln.
  • Seite 114 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Bei Parametern mit einer ID-Nr. wie „1x607“ handelt es sich um universelle Parameter. x steht für Schaltkreis/Parametergruppe MENU > Einstellungen > Regelparameter Wartezeit (nur ausgelesener Wert) Die Angabe ist nur gültig, wenn „Regelung, Verzögerung“ auf EIN gestellt ist.
  • Seite 115 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Regelparameter 1x145 Überw. T Auswahl (Überwachungstemperatur, Auswahl des Überwachungstemperatursensors) S3, S4 oder S5 können ausgewählt werden. Siehe Anhang „Übersicht Parameter-ID“ Wird bei einer direkten Installation ausgewählt, z. B. A230.1, Bsp. b.
  • Seite 116 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Regelparameter Berechnung der Laufzeit des Motorregelventils: M Laufzeit (Laufzeit des Motorregelventils) 1x186 Die Laufzeit des Motorregelventils wird mithilfe der folgenden Gleichungen ermittelt: „M Laufzeit“ ist die Zeit in Sekunden, die das Motorregelventil benötigt, um Durchgangsventile von vollständig geschlossen zu vollständig geöffnet umzuschalten.
  • Seite 117 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Regelparameter Regelung, Verzögerung 1x364 Funktion der Bypass-Funktion. Siehe Anhang „Übersicht Parameter-ID“ AUS: M1 öffnet das Regelventil, wenn die Überwachungstem- peratur mehr als 5 Grad unter „T Prim (Leerlauf )“ fällt.
  • Seite 118 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Wenn Sie eine Feineinstellung der Regelstrecke vornehmen wollen, können Sie dies mit folgender Methode erreichen: • Stellen Sie die Nachstellzeit Tn auf den Höchstwert (999 s) ein. • Senken Sie den Wert des Proportionalbands Xp solange ab, bis die Anlage anfängt, mit einer konstanten Amplitude zu schwingen.

  • Seite 119: Kompensation 1

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.9 Kompensation 1 Die gewünschte Vorlauftemperatur kann durch eine Kompensationstemperatur, die von S1 gemessen wird, beeinflusst werden. Diese Applikation enthält zwei Begrenzungswerte für den Temperaturausgleich: Kompensation 1 (Komp. 1) und Kompensation 2 (Komp. 2) Bei Parametern mit einer ID-Nr.
  • Seite 120 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Kompensation 1 Beispiel Der Begrenzungswert ist auf 5 °C eingestellt. Max. Einfluss (Temperaturausgleich, 1. Einstellpunkt) 1x062 Der max. Einfluss ist auf -1.5 eingestellt. Der Wert für den aktuellen Temperaturausgleich beträgt 7 °C (2 °C Legt fest, wie stark die gewünschte Vorlauf-/Luftkanaltemperatur beeinflusst...

  • Seite 121: Kompensation 2

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.10 Kompensation 2 Diese zusätzliche Option zur Begrenzungseinstellung des Temperaturausgleichs ermöglicht die Änderung der gewünschten Vorlauf-/Luftkanaltemperatur in Bezug auf einen zweiten Temperaturbegrenzungspunkt. Der gemessene Temperaturausgleich ist derselbe wie in Abschnitt „Kompensation 1“. In den Parameterbeschreibungen wird „Sx“ für den Temperaturausgleich verwendet.
  • Seite 122 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Kompensation 2 Beispiel Der Begrenzungswert ist auf 25 °C eingestellt. Max. Einfluss (Temperaturausgleich, 2. Einstellpunkt) 1x066 Der max. Einfluss ist auf 2.5 eingestellt. Der Wert für den aktuellen Temperaturausgleich beträgt 28 °C (3 °C Legt fest, wie stark die gewünschte Vorlauf-/Luftkanaltemperatur beeinflusst...

  • Seite 123: Applikation

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.11 Applikation Der Abschnitt „Applikation“ geht auf applikationsspezifische Themen ein. Einige der Parameterbeschreibungen für die verschiedenen Applikationsschlüssel sind allgemeingültig. A230.5 Eine spezielle Funktion verhindert, dass erwärmtes Wasser in der Heizungsanlage bei zu niedriger Versorgungstemperatur in das Fernwärmenetz zurückfließt (entladen).
  • Seite 124 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Applikation Heizungsanwendungen 1x017 Bedarfserhöhung Die gewünschte Vorlauftemperatur im Führungsregelkreis kann durch den Bedarf der gewünschten Vorlauftemperatur von einem anderen Regler (Folgeregler) oder Kreis beeinflusst werden. Die „Bedarfserhöhung“ kann Wärme- oder Kühlverluste zwischen den vom Führungsregler und vom Folgeregler geregelten Systemteilen ausgleichen.
  • Seite 125 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Applikation Blockierschutz P (Pumpenanwendung) 1x022 Bei Aktivierung dieser Funktion wird die Pumpe in Zeiten ohne Wärme- oder Kühlanforderung in bestimmten Abständen kurz eingeschaltet, um ein Blockieren der Pumpe zu verhindern.
  • Seite 126 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Applikation P Anford. Heizen 1x050 Die Regelung der Umwälzpumpe erfolgt stets gemäß den Die Umwälzpumpe im Führungsregelkreis kann im Verhältnis zum Bedarf herrschenden Frostschutzbedingungen. des Führungs- oder Folgeregelkreises geregelt werden.
  • Seite 127 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Applikation P T-Frost (Umwälzpumpe, Frostschutztemp.) 1x077 Bei normalen Bedingungen ist Ihr System nicht vor Frost geschützt, Frostschutz basierend auf der Außentemperatur: wenn der Wert unter 0 °C oder auf „OFF“ eingestellt ist.
  • Seite 128 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Funktionen im Übersteuerungsmodus: Beispiel: Anschluss eines Übersteuerungsschalters Die folgenden Einstellungen beschreiben die allgemeinen Funktionen der Produktreihen ECL Comfort 210/296/310. Die beschriebenen Betriebsarten sind allgemein und nicht applikationsspezifisch. Sie können sich von den Übersteuerungsmodi in Ihrer Applikation unterscheiden.
  • Seite 129 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Applikation 1x142 Ext. Betriebsart (Betriebsart externe Übersteuerung) Siehe auch die Funktion „Ext. Übersteuerg.“. Der Übersteuerungsmodus kann für die Betriebsarten „Sparen“, „Komfort“, „Frostschutz“ oder „Konstante Temperatur“ aktiviert werden. Für eine Übersteuerung muss sich der Regler im Wochenprogramm befinden.
  • Seite 130 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Beispiel: Übersteuerung auf „Frostschutzbetrieb“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./Frost) # 3 # = Zeit Beispiel: Übersteuerung auf „Konstante Temperatur“ # 1 # = Übersteuerungskontakt (nicht aktiviert/aktiviert) # 2 # = Betriebsart (Wochenprogr./T konst.)
  • Seite 131 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Applikation Wärme Ein 1x342 Wenn die Vorlauftemperatur an S3 den Sollwert übersteigt, wird die Umwälzpumpe eingeschaltet. Siehe Anhang „Übersicht Parameter-ID“ Wert: Stellen Sie den S3-Wert für das Einschalten der Umwälzpumpe ein.

  • Seite 132: Heizung Aus

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.12 Heizung Aus MENU > Einstellungen> Heizungsabschaltung Die Einstellung „Sommer-Aus” unter „Optimierung“ für den entsprechenden Heizungskreislauf ermöglicht das Abschalten der Heizung, wenn die Außentemperatur den Sollwert überschreitet. Die Filterkonstante, die die akkumulierte Außentemperatur kalkuliert, ist intern auf den Wert „250“ eingestellt. Die Filterkonstante ist für ein durchschnittliches Gebäude mit soliden...

  • Seite 133: Differenzierte Heizabstellung

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.12.1 Differenzierte Heizabstellung Parametereinstellung für eine differenzierte Heizungsabschaltung für dem Sommer- und dem Winterbetrieb, gehe zu „Heizungsabschaltung“ (MENU > Einstellungen> Heizungsabschaltung) Die Funktion ist aktiv, wenn die Daten für Sommer und Winter im Menü Heizungsabschaltung unterschiedlich sind.
  • Seite 134 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.12.2 Sommer-/Winter Filterkonstante Die Filterkonstante 250 lässt sich auf gängige Gebäudetypen anwenden. Eine Filterkonstante 1 wird bei geringer Filterung gewählt (bei sehr „leichten” Gebäuden). Eine Filterkonstante von 300 sollte gewählt werden, wenn eine große Filterung erwünscht ist (schwere Gebäude).

  • Seite 135: Alarm

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.13 Alarm Der Abschnitt „Alarm“ geht auf applikationsspezifische Themen ein. Applikation A230 bietet zwei Alarmtypen: Typ: Beschreibung: A230.1, A230.3, A230.4 und A230.5 Die aktuelle Vorlauftemperatur entspricht nicht der gewünschten Vorlauftemperatur. A230.4 und A230.5 Der aktuelle Druck liegt außerhalb des eingestellten Druckbereichs.
  • Seite 136 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Überwachung und Alarmmeldung in Verbindung mit angeschlossenen Temperaturfühlern Bei der Inbetriebnahme ermittelt der ECL‑Regler alle angeschlossenen Temperaturfühler. Wenn nach der Inbetriebnahme die Verbindung zum Temperaturfühler getrennt oder kurzgeschlossen ist, kann dies zur Aktivierung der Alarmfunktion führen.
  • Seite 137 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Liste Alarmübersicht: Alar- Beschreibung: Alarm- Sen- sorre- m‑ ‑ ‑ Nr.: typ: ferenz: A230.1, A230.3 und A230.4: Temp.-Anzeige, Kreis 1 A230.5 P Zirkulation (Alarmeingang) A230.4: Druck (Siehe Abschnitt „Druckmessung“) A230.1, A230.3 und A230.4: Bodentrocknung,...
  • Seite 138 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Alarm Alarm niedrig 1x615 Wenn der gemessene Wert den Sollwert unterschreitet, wird der Alarm aktiviert. Siehe Anhang „Übersicht Parameter-ID“ Wert: Stellen Sie den Alarm-Wert ein. MENU > Einstellungen > Alarm...
  • Seite 139 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Alarm Untere Differenz 1x148 Untere Differenz Der Alarm wird ausgelöst, wenn die aktuelle Vorlauftemperatur um mehr als den eingestellten Wert unter die gewünschte Vorlauftemperatur absinkt. Siehe auch „Verzögerung“. Siehe Anhang „Übersicht Parameter-ID“...
  • Seite 140 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Einstellungen > Alarm 1x616 Alarm-Wert Einstellung der Funktion des Alarmeingangs. Siehe Anhang „Übersicht Parameter-ID“ Der Alarm wird aktiviert, wenn Eingang S7 an die gemeinsame Klemme (30) angeschlossen ist. Der Alarm wird aktiviert, wenn Eingang S7 von der gemeinsamen Klemme (30) getrennt wird.

  • Seite 141: Alarmübersicht

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.14 Alarmübersicht MENU > Alarm > Alarm Übersicht Dieses Menü zeigt die Alarmtypen an, z. B.: • „2: Temp.- Anzeige“ Zurücksetzen eines Alarms, allgemein: • „32: T Sensor Defekt“ Der Alarm ist aktiviert, wenn das Alarmsymbol (eine Glocke) ( ) MENU >...

  • Seite 142: Zwei Parallel Angeordnete Umwälzpumpen, Die Sequentiell Geschaltet Werden

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 5.15 Zwei parallel angeordnete Umwälzpumpen, die sequentiell geschaltet werden Applikation A230.2: Programm 2 Für applikationsspezifische Anschlüsse siehe auch die Montageanleitung (liegt dem Applikationsschlüssel bei). Wechselrichter Über das Programm 2 (unter den allgemeinen Reglereinstellungen) kann zwischen zwei Umwälzpumpen umgeschaltet werden.

  • Seite 143: Allgemeine Reglereinstellungen

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 6.0 Allgemeine Reglereinstellungen 6.1 Reglermenü „Allgemeine Reglereinstellungen“ Einige allgemeine Einstellungen, die für den gesamten Regler Heizkreisauswahl gelten, sind in einem speziellen Menü des Reglers untergebracht. Zu den„Allgemeine Reglereinstellungen“gelangen Sie wie folgt: Handlung: Beschreibung: Beispiel: In einem beliebigen Heizkreis den Punkt „MENÜ“...

  • Seite 144: Uhrzeit & Datum

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 6.2 Uhrzeit & Datum Die Uhrzeit und das Datum müssen Sie nur bei der Erstinbetriebnahme des Reglers ECL Comfort oder nach einem Stromausfall, der länger als 72 Stunden andauert, einstellen. Der Regler verfügt über eine Uhr im 24-Stunden-Format.

  • Seite 145: Ferien

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 6.3 Ferien Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
  • Seite 146 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Sie können für jeden Kreis ein eigenes Ferienprogramm erstellen, aber auch ein gemeinsames Ferienprogramm, das für alle Kreise gilt. Das im Menü „Allgemeine Reglereinstellungen“ eingegebene Jedes Ferienprogramm besteht aus mindestens einem Urlaubszeitprogramm gilt für alle Kreise. Sie können aber auch ein eigenes Ferienprogramm für den Heizkreis und Warmwasserkreis...
  • Seite 147 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Ferien, spezieller Kreis/Allgemeine Reglereinstellungen Beispiel 1: Beim Einstellen eines Ferienprogramms in einem speziellen Kreis 1: Kreis und eines anderen Ferienprogramms unter „Allgemeine Ferienprogramm eingestellt auf „Sparen“ Reglereinstellungen“ gilt folgende Priorität: Allgemeine Reglereinstellungen: Ferienprogramm eingestellt auf „Komfort“...
  • Seite 148 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Der Urlaubsplan des Reglers kann durch das ECA 30 / 31 nicht überschrieben werden. Die folgenden Möglichkeiten können über das ECA 30/31 Energiespartipp: angewählt werden, wenn sich der Regler im Wochenprogramm Wenn Sie Lüften wollen (z. B. durch das Öffnen eines Fensters), wählen befindet: Sie „Ausgehen“...

  • Seite 149: Übersicht Eingänge

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 6.4 Übersicht Eingänge Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 150: Speicher

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 6.5 Speicher Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.
  • Seite 151 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Mit Hilfe der Speicherfunktion (Aufzeichnung der Temperaturen) können Sie sich die von den angeschlossenen Fühlern gemessenen Temperaturen von heute, gestern, der letzten 2 Tage und der letzten 4 Tage in Diagrammform anzeigen lassen. Für jeden der aufgeführten Fühler ist ein Aufzeichnungsdiagramm verfügbar, in dem die von dem entsprechenden Fühler...

  • Seite 152: Ausgang Schreiben

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 6.6 Ausgang schreiben Dieser Abschnitt beschreibt die allgemeine Funktionsweise der Produktreihen ECL Comfort 210/296/310. Abgebildet sind typische Anzeigen, die sich nicht auf eine bestimmte Applikation beziehen. Sie können sich von den Anzeigen in Ihrer Applikation unterscheiden.

  • Seite 153: Hauptfunktionen

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 6.7 Hauptfunktionen Neue Applikation Applikation löschen: Entfernt die vorhandene Applikation. Sobald der ECL-Schlüssel eingesteckt wird, kann eine andere Applikation ausgewählt werden. Anwendung Gibt einen Überblick über die aktuelle Anwendung im ECL Controller. Drücken Sie erneut, um die Übersicht zu verlassen.
  • Seite 154 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 „Übersicht Appl.“ liefert mithilfe der ECA 30/31 keine Informationen über die Untertypen der Applikationsschlüssel. Schlüssel eingeführt / nicht eingeführt, Beschreibung: ECL Comfort 210 / 310, Reglerversionen unter 1.36: Nehmen Sie den Applikationsschlüssel heraus. Die Einstellungen können 20 Minuten lang verändert werden.

  • Seite 155: System

    6.8.1 ECL Version Unter „ECL Version“ finden Sie alle erforderlichen Informationen Beispiel, ECL-Version zur Version Ihres elektronischen Reglers. Wenn Sie wegen des Reglers Kontakt zu Ihrer Danfoss- Niederlassung aufnehmen, halten Sie diese Informationen bitte bereit. Die Informationen zum ECL-Applikationsschlüssel finden Sie unter „Hauptfunktionen“...
  • Seite 156 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 6.8.6 Energiezähler (Wärmezähler) und M-Bus, generelle Informationen Nur ECL Comfort 296/310/310B Bei Verwendung des Applikationsschlüssels im ECL Com- fort 296/310/310B können bis zu fünf Energiezähler an den M-Bus Das Erfassen von Energiezählerdaten vom ECL Portal ist ohne angeschlossen werden.
  • Seite 157 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Allgemeine Reglereinstellungen > System > M-Bus Konfigurat. 5997 Baudrate (Bits pro Sekunde) In der Regel wird eine Baudrate von 300 oder 2400 Baud verwendet. Wenn der ECL Comfort 296/310/310B an das ECL Portal angeschlossen...
  • Seite 158 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 MENU > Allgemeine Reglereinstellungen > System > M-Bus Konfigurat. 6001 Datenbeispiele: Energiezähler 1 (2, 3, 4, 5) Kreis Einstellbereich Werkeinstellun- Vorlauftemp., Rücklauftemp., Durchfluss, Leistung, akkumul. Volumen, akkumul. Leistung. 0 - 4 Auswahl des Datenbereichs für das M-Bus Telegramm.
  • Seite 159 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 6.8.7 Übersicht Eingänge Angezeigt werden die Temperaturmesswerte, Eingangsstatus und Spannungen. Zudem kann für aktivierte Temperatureingänge eine Die Eingänge der Temperaturfühler verfügen über einen Messbereich Fehlererkennung ausgewählt werden. von -60 ... 150 ° C. Überwachung der Fühler: Wenn ein Temperaturfühler oder der zugehörige Anschluss getrennt...
  • Seite 160 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 6.8.9 Display 60058 Hintergrundbel. (Anpassen der Helligkeit) Kreis Einstellbereich Werkseinstellung 0 ... 10 Passen Sie die Helligkeit der Hintergrundbeleuchtung an. Dunkel Sehr hell Kontrast (Bildschirmkontrast) 60059 Kreis Einstellbereich Werkseinstellung 0 ... 10 Passen Sie den Bildschirmkontrast an.
  • Seite 161 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 2048 ECL 485 addr. (Führungsregler-/Folgeregler- Adresse) Kreis Einstellbereich Werkseinstellung Die Gesamtkabellänge darf max. 200 m nicht übersteigen (alle Regler inkl. des ECL 485 Kommunikationsbus). 0 ... 15 Kabellängen über 200 m können zu Störungen bei der Signalübertragung führen (EMV).
  • Seite 162 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 6.8.11 Sprache 2050 Sprache Kreis Einstellbereich Werkseinstellung Die lokale Sprache wird während des Installationsvorgangs eingestellt. Englisch/Lokal Englisch Wollen Sie die Spracheinstellung später ändern und eine andere Sprache außer Englisch wählen, müssen Sie die Applikation erneut Wählen Sie Ihre Sprache.

  • Seite 163: Weitere Informationen

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 7.0 Weitere Informationen 7.1 ECA 30/31 Setupvorgang Die ECA 30 (Bestell-Nr.: 087H3200) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler. Die ECA 31 (Bestell-Nr.: 087H3201) ist eine Fernbedienungseinheit mit eingebautem Raumtemperaturfühler und Feuchtigkeitssensor (relative Luftfeuchtigkeit). Als Ersatz/Alternative für den eingebauten Fühler kann an beide Typen ein externer Raumtemperaturfühler angeschlossen werden.
  • Seite 164 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Die ECL-Menüs entsprechen der Beschreibung für den ECL-Regler. Die meisten direkt über den ECL-Regler vorgenommenen Einstellungen können auch über die ECA 30/31 getätigt werden. Alle Einstellungen können auch ohne Einsetzen des Applikationsschlüssels in den ECL-Regler angezeigt werden.
  • Seite 165 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Wenn sich die ECA 30/31 im ECA MENU Modus befindet, werden das Datum und die gemessene Raumptemperatur angezeigt. ECA MENU > ECA Einstellung > ECA Sensor Offset T Raum Beispiel: Einstellbereich Werkseinstel- Offset T Raum: 0.0 K...
  • Seite 166 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 ECA MENU > ECA system > ECA display Kontrast (Bildschirmkontrast) Einstellbereich Werkseinstellung 0 ... 10 Passen Sie den Bildschirmkontrast an. Geringer Kontrast Starker Kontrast ECA MENU > ECA system > ECA display Fernbed. nutzen...
  • Seite 167 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 ECA MENU > ECA system > ECA Kommunikation Adr. Verbindung (Adresse Verbindung) Einstellbereich Werkseinstellung Eine ECA 30/31 kann in einem ECL 485 Bussystem (Master – Slave) so eingestellt werden, dass er einzeln mit allen verbundenen ECL Reglern 1 …...
  • Seite 168 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 ECA MENU > ECA system > ECA Übersteuerung Kreis übersteuern Einstellbereich Werkseinstellung AUS/ 1 … 4 Der Kreis für die Übersteuerung des ECL Reglers muss sich im Automatikbetrieb befinden. Die Funktion „Übersteuerung“ (für erweiterte Siehe auch Parameter „Adresse Überst.“.
  • Seite 169 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 ECA MENU > ECA Werk > ECA löschen Alle Appl. löschen (Alle Applikationen löschen) Alle Applikation auf der ECA 30/31 löschen. Nach dem Löschen kann die Applikation erneut hochgeladen werden. Nach dem Löschen wird die Meldung „Applikat. kopieren“...

  • Seite 170: Firmware-Aktualisierung

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 ECA MENU > ECA > Reset ECL Adresse Reset ECL Adr. (Reset ECL Adresse) Wenn keiner der angeschlossenen ECL Comfort Regler die Adresse 15 besitzt, kann der ECA 30/31 alle angeschlossenen ECL Regler auf dem ECL 485 Bus auf die Adresse 15 zurücksetzen.

  • Seite 171: Übersteuerungsfunktion

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 7.2 Übersteuerungsfunktion Beispiel: Übersteuerungsschalter angeschlossen an S8: Die Regler ECL 210/296/310 können ein Signal empfangen, um das vorhandene Wochenprogramm zu übersteuern. Das Übersteuerungssignal kann von einem Schalter oder Relais kommen. Je nach Art des Applikationsschlüssels können verschiedene Übersteuerungsmodi ausgewählt werden.
  • Seite 172 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Beispiel 1 ECL befindet sich im Sparbetrieb, aber bei Übersteuerung im Komfortbetrieb. Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie den Übersteuerungsschalter oder das -relais an. Einstellungen im ECL: 1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
  • Seite 173 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Beispiel 2 Der ECL befindet sich im Komfortbetrieb, aber bei Übersteuerung im Sparbetrieb. Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie den Übersteuerungsschalter oder das -relais an. Einstellungen im ECL: 1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
  • Seite 174 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Beispiel 4 Das Wochenprogramm für das Gebäude umfasst Komfortperioden für alle Wochentage: 06.00–20.00. Mitunter muss die gewünschte Vorlauftemperatur konstant 65 °C betragen. Ein Übersteuerungsrelais ist installiert und die Vorlauftemperatur muss 65 °C betragen, solange das Übersteuerungsrelais aktiviert ist.

  • Seite 175: Mehrere Regler Im Selben System

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 7.3 Mehrere Regler im selben System Wenn die Regler ECL Comfort mit dem Kommunikationsbus ECL 485 (Kabeltyp: verdrillte Adernpaare) verbunden werden, sendet der Führungsregler folgende Signale an die Folgeregler: • Außentemperatur (gemessen von S1) •...
  • Seite 176 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Situation 2: SLAVE (Folgeregler): Wie kann auf einen vom MASTER (Hauptregler) gesendeten Aktivierung der TWW-Erwärmung/-Ladung reagiert werden Der Folgeregler empfängt Daten über die Aktivierung einer TWW-Erwärmung/-Ladung im Hauptregler und kann so eingestellt werden, dass er den ausgewählten Heizkreis schließt.
  • Seite 177 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Situation 3: Folgeregler: Wie Sie das Außentemperatursignal nutzen und Daten über die gewünschte Vorlauftemperatur an den Im Führungsregler muss die Adresse unter „ECL 485 addr. Hauptregler zurücksenden können. (Führungsregler-/Folgeregler-Adresse)“, ID Nr. 2048, immer 15 sein.

  • Seite 178: Häufig Gestellte Fragen

    „Hauptfunktionen“ > „Applikation“. Dort werden der Anlagentyp (z.B. Type A266.1) und das Anlagenblockbild angezeigt. Bestellen Sie mit diesen Informationen einen Ersatzapplikations- schlüssel (z.B. ECL Applikationsschlüssel A266) bei Ihrem Danfoss Händler. Setzen Sie den neuen ECL-Applikationsschlüssel in den Regler ein und kopieren Sie ggf. Ihre persönlichen Einstellungen vom Regler auf den neuen ECL-Applikationsschlüssel.
  • Seite 179 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Wie füge ich eine zusätzliche Heizperiode ein? Sie können eine zusätzliche Komfortperiode einstellen, indem Sie unter „Wochenprogr.“ eine neue Ein- und Ausschaltzeit hinzufügen. Wie kann ich eine Heizperiode wieder löschen? Sie können eine Komfortperiode löschen, indem Sie für die Ein- und Ausschaltzeit denselben Wert eingeben.
  • Seite 180 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Sprache Beim Hochladen der Applikation müssen Sie eine Sprachauswahl treffen.* Wenn Sie eine andere Sprache außer Englisch auswählen, wird diese UND die englische Sprache in den ECL‑Regler geladen. Englischsprachige Servicemitarbeiter haben so die Möglichkeit, die Menüsprache für die Dauer der Servicetätigkeit auf Englisch...

  • Seite 181: Empfohlener

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Wie stellt man eine korrekte Heizkurve ein? Kurze Antwort: Stellen Sie die Heizkurve auf den niedrigsten Wert ein, bei dem die Raumtemperatur noch angenehm ist. In der Tabelle finden Sie einige Empfehlungen: Haus mit...
  • Seite 182 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Druckmessung Die Spannung (0–10 V) wird in einen angezeigten Druck (bar) umgewandelt. (A230.4) Die Umrechnungstabelle für die angelegte Spannung (an Klemme S8) in bar ist folgendermaßen abgelegt: (Navigation: Kreis 1 > MENU > Alarm > Druck > Druck) Klicken Sie zum Aufrufen der maßstabsgetreuen...

  • Seite 183: Begriffsbestimmungen

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 7.5 Begriffsbestimmungen Die Definitionen beziehen sich auf die Produktreihen ECL Comfort 210, 296 und 310. Daher ist es möglich, dass Sie hier auf Bezeichnungen stoßen, die in Ihrer Anleitung nicht erwähnt werden. Akkumulierter Temperaturwert Ein gefilterter (gedämpfter) Wert, der in der Regel für die Raum-...
  • Seite 184 Die gemessene Temperatur im Lüftungskanal, in dem die Temperatur geregelt werden soll. ECL-485-Bus Dieser Kommunikationsbus ist Eigentum von Danfoss und wird für die interne Kommunikation zwischen ECL 210, ECL 210B, ECL 296, ECL 310, ECL 310B, ECA 30 und ECA 31 eingesetzt.
  • Seite 185 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Log-Funktion Hier wird die Temperaturhistorie angezeigt. Führungsregler/Folgeregler Zwei oder mehrere Regler sind über den gleichen Bus miteinander verbunden. Der Führungsregler sendet z. B. die Werte Uhrzeit, Datum und Außentemperatur. Das Folgegerät empfängt Daten vom Führungsregler und sendet z. B. den Wert der gewünschten Vorlauftemperatur.
  • Seite 186 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Wochenprogramm Wochenprogramm für Zeiten mit Komfort- und Spartemperaturen. Sie können das Zeitprogramm für jeden Wochentag individuell mit bis zu drei Komfortzeiten pro Tag einstellen. Software Wird beim Regler ECL Comfort verwendet, um die Prozesse der Applikation durchzuführen.

  • Seite 187: Typ (Id 6001), Übersicht

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 7.6 Typ (ID 6001), Übersicht Typ 0 Typ 1 Typ 2 Typ 3 Typ 4 Adresse ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ Scan Zeit ✔ ✔ ✔ ✔ ✔ ID/Seriennummer ✔...

  • Seite 188: Automatische/Manuelle Aktualisierung Der

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 7.7 Automatische/manuelle Aktualisierung der Firmware Info: • Firmware und Applikationssoftware befinden sich auf dem Applikationsschlüssel • ECL Comfort verfügt über eine eingebaute Firmware • Firmware mit Verschlüsselung ab Version 2.00 Situation 1: Für den Regler ECL Comfort, neu (= keine Applikation installiert), von vor 10. Juli 2018, der installiert werden soll, gilt: 1.

  • Seite 189: Übersicht Parameter-Id

    Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 7.8 Übersicht Parameter-ID A230.x — x steht für die Untertypen, die in der Spalte aufgeführt sind. Parameter Bez. A230.x Einstellbereich Werkseinstellung Einheit Eigene Einstellungen 10512 Programm starten 1, 3, 4 AUS; EIN Max. 10514...
  • Seite 190 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Parameter Bez. A230.x Einstellbereich Werkseinstellung Einheit Eigene Einstellungen 11035 Max. Einfluss 1, 3, 4 -9,9…9,9 -2,0 -||- 2, 5 -9,9…9,9 11036 Min. Einfluss 1, 3, 4, 5 -9,9…9,9 -||- -9,9…9,9 11037 Anpassungszeit 1, 3, 4 AUS, 1 ...
  • Seite 191 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Parameter Bez. A230.x Einstellbereich Werkseinstellung Einheit Eigene Einstellungen ml, l/h; l, l/h; ml, m3/h; l, m3/h; Wh, kW; kWh, kW; kWh, MW; MWh, MW; MWh, GW; GWh, 11115 Einheiten 1, 2, 3, 4, 5...
  • Seite 192 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Parameter Bez. A230.x Einstellbereich Werkseinstellung Einheit Eigene Einstellungen 11189 Min. Stellimpuls 1, 2, 3, 4, 5 2 ... 50 11301 Hohe T max Y2 1, 3 0,0…75,0 25,0 -||- -10,0…40,0 25,0 °C 11303 Tiefe T max Y1 1, 3 0,0…75,0...
  • Seite 193 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 Handwerksbetrieb: Anlage errichtet von: Datum: AQ163786479450de-000902 © Danfoss | 2022.08 | 193...
  • Seite 194 Betriebsanleitung ECL Comfort 210/296/310, Applikation A230 *087H9088* 194| © Danfoss | 2022.08 AQ163786479450de-000902...
