Instruktion

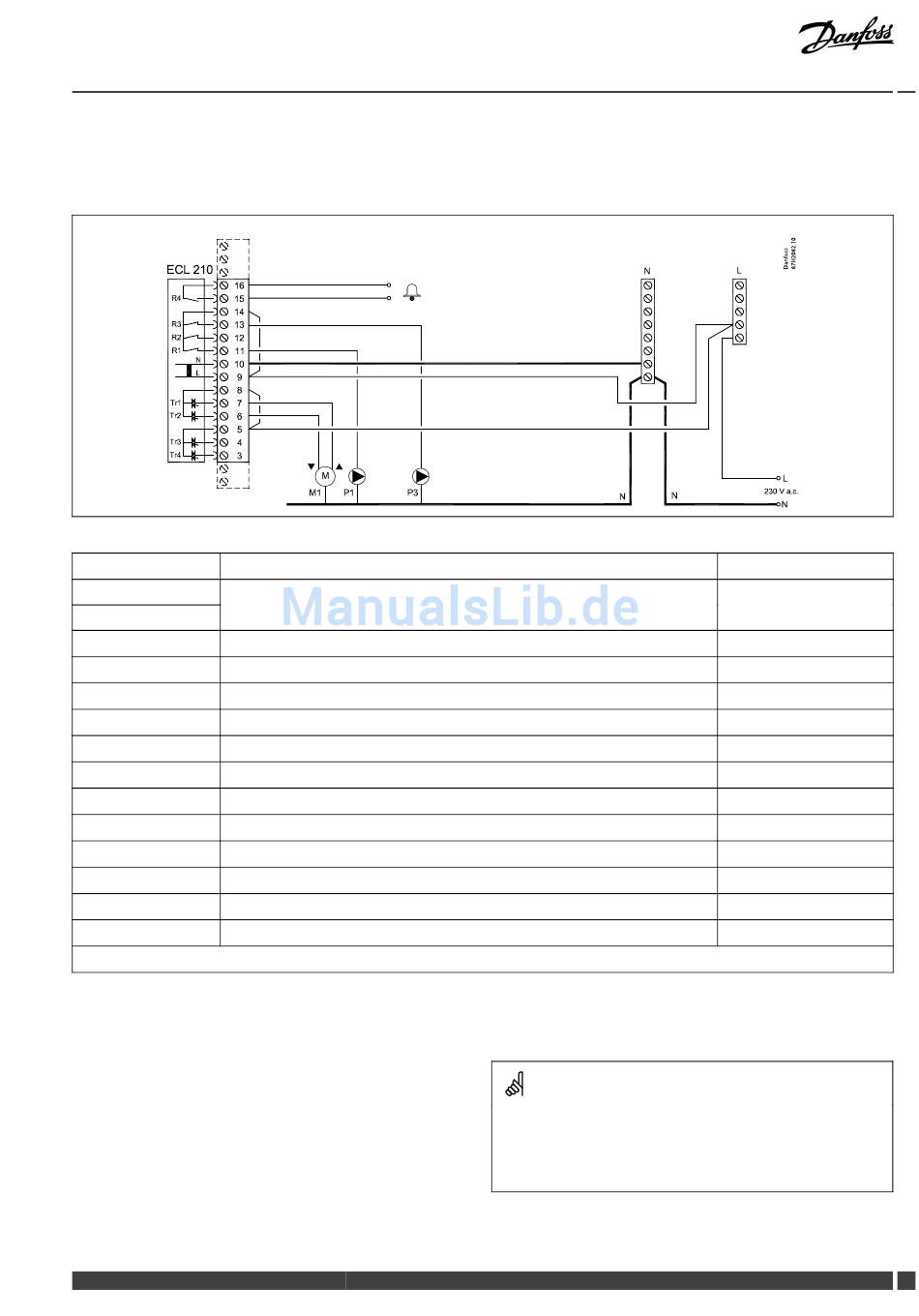

2.5.2 Elektrischer Anschluss der Spannungsversorgung, Pumpen, Stellantrieben der Regelventile, usw. (ohne
Sicherheitsthermostat) - 230 V AC
Applikation A217.1
Klemme Beschreibung
16
Alarm
15
14
Phase für Pumpensteuerung
13 P3
WW-Zirkulationspumpe - EIN/AUS
12
Nicht verwendet
11
P1 WW-Tauscherladepumpe - EIN/AUS
10 Spannungsversorgung 230 V AC (Neutralleiter - N)
9 Spannungsversorgung 230 V AC (Stromleiter - L)
8 M1
Phase für die Ansteuerung von Motorregelventil
7 M1
Motorregelventil - öffnen
6
M1 Motorregelventil - schließen
5 Nicht verwendet
4
Nicht verwendet
3
Nicht verwendet
* Relaiskontakte: 4 A für die ohmsche Last, 2 A für die induktive Last
Werkseitig eingesetzte Brücken:
zwischen Klemme 5 und 8 zwischen Klemme 9 und 14 zwischen Klemme L und 5 zwischen Klemme L und 9 zwischen Klemme N und 10
Danfoss District Energy
ECL Comfort 210 / 310, Applikation A217 / A317
Leiterquerschnitt: 0.5 - 1.5 mm²
Durch einen Falschanschluss können die TRIAC-Ausgänge am ECL 210
oder ECL 310 beschädigt werden.
An alle Schraubklemmen dürfen nur maximal 2 Leiter mit einem
Querschnitt von 1.5 mm² angeschlossen werden.
VI.LG.U1.03
Max. Belastung
4 (2) A / 230 V AC*
4 (2) A / 230 V AC*
4 (2) A / 230 V AC*
0.2 A / 230 V AC
0.2 A / 230 V AC
DEN-SMT/DK 19
