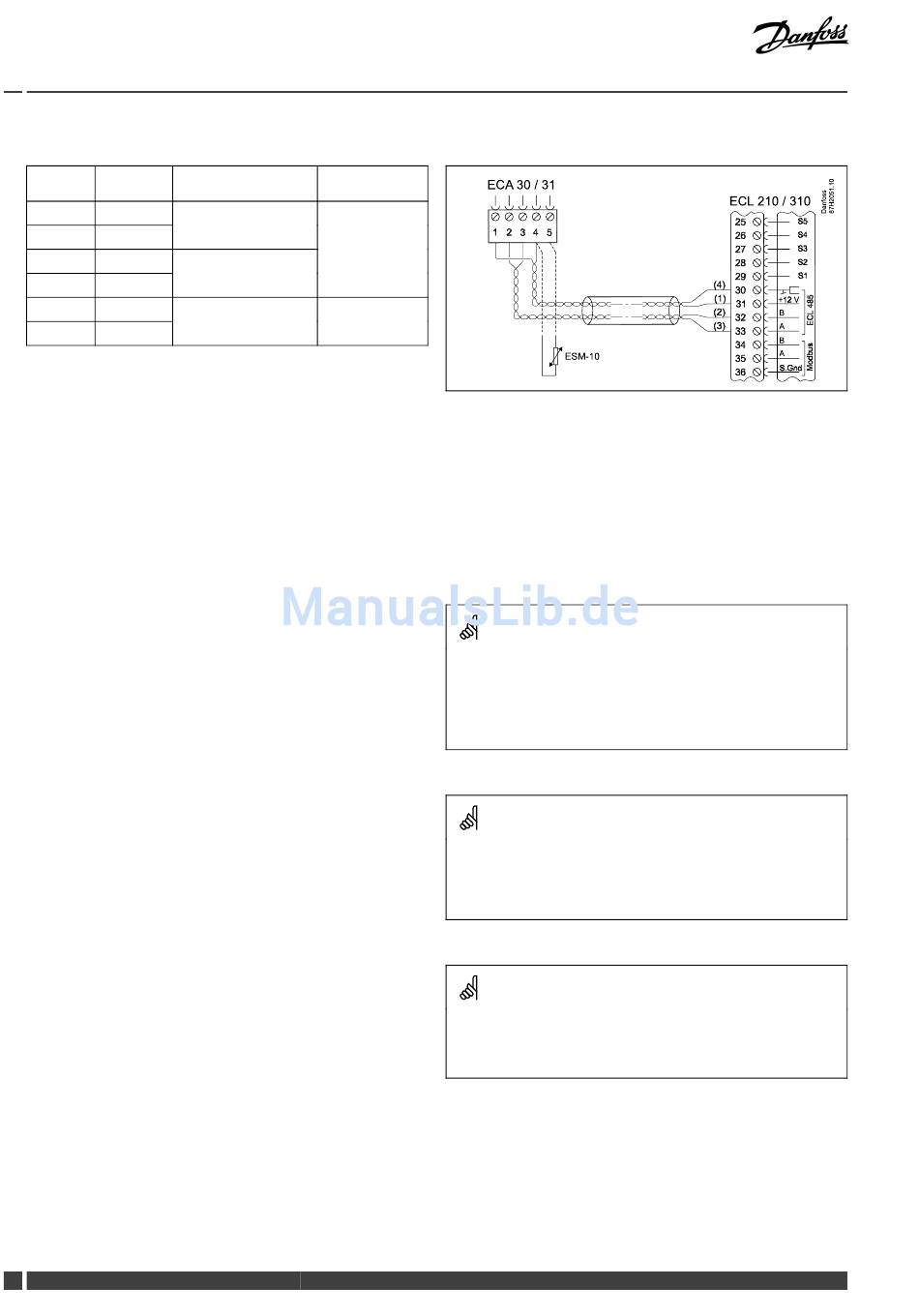

2.5.6 Elektrischer Anschluss der ECA 30/31

Klemme Klemme Beschreibung
ECA 30/31
30 4
Verdrilltes Paar
31 1
32 2
Verdrilltes Paar
33 3
4
Externer Raum-
temperaturfühler *
5
* Nach dem Anschließen des externen Raumtemperaturfühlers
muss die ECA 30/31 aus- und wieder eingeschaltet werden.
Die Kommunikation mit dem ECA 30/31 muss im ECL Comfort
Regler unter „ECA Adr." eingerichtet werden.
Die ECA 30/31 muss ebenfalls entsprechend eingestellt werden.
Nach dem Einrichten der Anwendung ist die ECA 30/31 nach 2 bis
5 Minuten betriebsbereit. Bis zur Betriebsbereitschaft erscheint im
Display ein Cursor, der über den Anmeldestatus mit dem Regler
informiert.
36 DEN-SMT/DK
ECL Comfort 210 / 310, Applikation A217 / A317
Empfohlener
Typ
Kabel mit 2x
verdrilltem Paar
ESM-10
ECA 30 / 31
ESM-10
ECA-Meldung:
„Gew. Applikation ECA neu":
Die Software des ECA- Moduls ist nicht mit der Software des Reglers
ECL Comfort kompatibel. Wenden Sie sich bitte an Ihren Danfoss
Händler.
Manche Applikationen enthalten keine Funktionen, die sich auf die
aktuelle Raumtemperatur beziehen. Eine angeschlossene ECA 30 / 31
funktioniert dann ausschließlich als Fernbedienung.
Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl.
dem internen Kommunikationsbus ECL 485).
Durch Kabellängen über 200 m kann die EMV-Störfestigkeit
beeinträchtigt werden.
VI.LG.U1.03
ECL 210 / 310
B
A
B
A
