Instruktion

5.7 Alarm

Viele Applikationen für die Regler der Baureihe ECL Comfort 210
und 310 besitzen eine Alarmfunktion. In der Regel aktiviert die
Alarmfunktion das Relais 4 (ECL Comfort 210) bzw. das Relais 6
(ECL Comfort 310).
Durch das Alarmrelais können eine Meldeleuchte, ein Signalhorn,
ein Eingang zur Alarmweiterleitung usw. aktiviert werden.
Das entsprechende Relais bleibt solange aktiviert, wie der
Alarmzustand anhält.
Typische Alarme:
• Die tatsächliche Vorlauftemperatur entspricht nicht der
gewünschten Vorlauftemperatur.

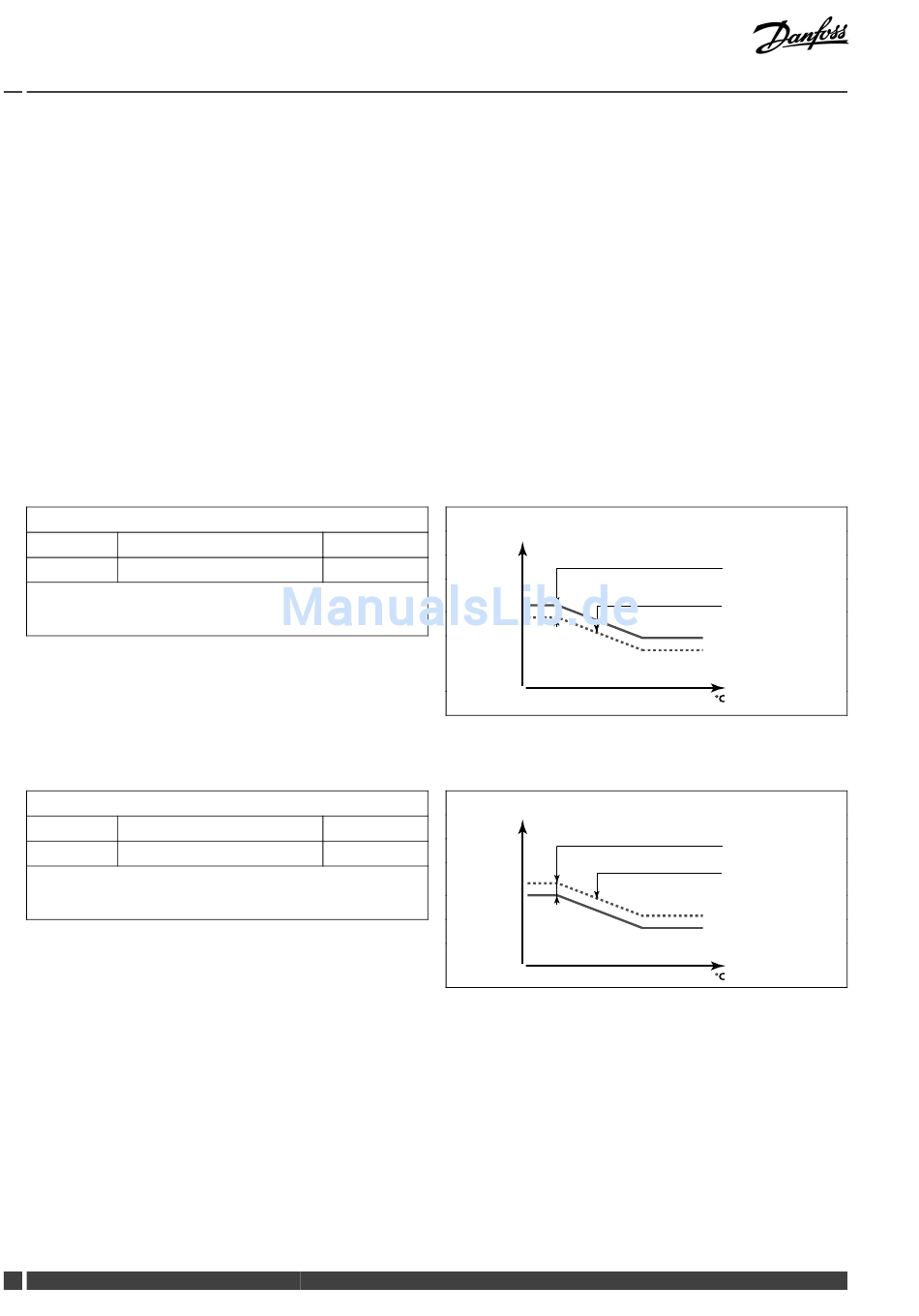

5.7.1 Temp.-Anzeige
Obere Differenz
Kreis
1
Der Alarm wird ausgelöst, wenn die aktuelle Vorlauftemperatur um mehr
als den eingestellten Wert über die Referenzvorlauftemperatur ansteigt.
Siehe auch die Funktion „Verzögerung".
AUS:
Die Alarmfunktion ist deaktiviert.
1 ... 30 K: Ein Alarm wird ausgelöst, sobald die Vorlauftemperatur
die Referenzvorlauftemperatur um die zulässige obere
Differenz dauerhaft übersteigt und die „Verzögerung"
abgelaufen ist.
Untere Differenz
Kreis
1
Der Alarm wird ausgelöst, wenn die aktuelle Vorlauftemperatur um mehr
als den eingestellten Wert unter die Referenzvorlauftemperatur absinkt.
Siehe auch die Funktion „Verzögerung".
AUS:
Die Alarmfunktion ist deaktiviert.
1 ... 30 K: Ein Alarm wird ausgelöst, sobald die Vorlauftemperatur
die Referenzvorlauftemperatur um die zulässige
untere Differenz dauerhaft unterschreitet und die
„Verzögerung" abgelaufen ist.
78 DEN-SMT/DK
ECL Comfort 210 / 310, Applikation A217 / A317
11147
Einstellbereich Werkseinstellung
AUS/1 ... 30 K AUS
11148
Einstellbereich Werkseinstellung
AUS/1 ... 30 K AUS
Vorlauftemperatur °C
Vorlauftemperatur °C
VI.LG.U1.03
Obere Differenz
(Einstellwert)
Referenzvorlauf-
temperatur
Außentemperatur
Untere Differenz
(Einstellwert)
Referenzvorlauf-
temperatur
Außentemperatur
