Instruktion

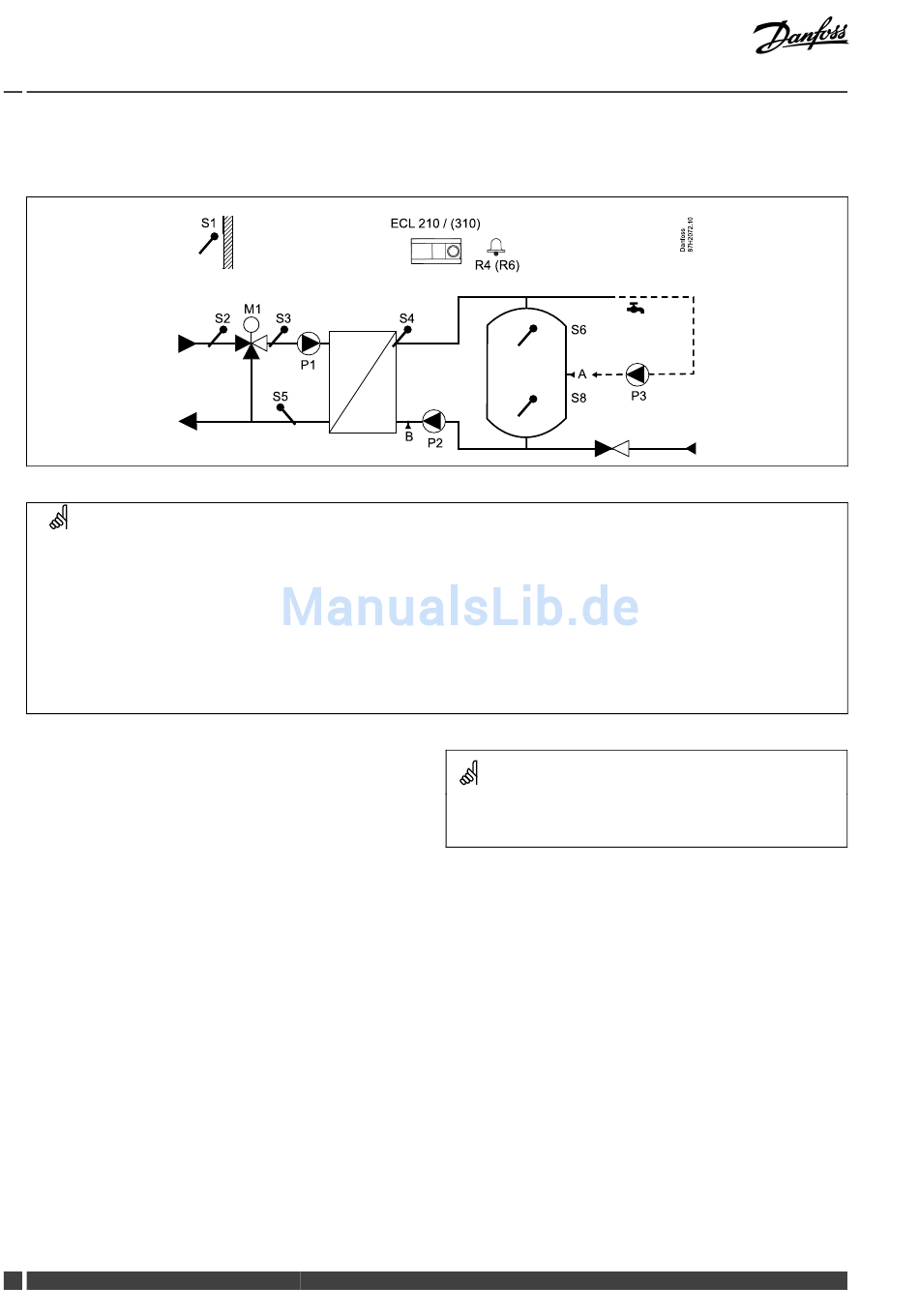

A217.2 / A317.2, Beispiel b
Indirekt angeschlossenes WW-Speicherladesystem mit Vorregelkreis. WW-Zirkulation durch den WW-Speicher oder den
Wärmeübertrager.
Besondere Einstellungen für Typ A217.2 / A317.2, Beispiel b:
Die WW-Zirkulationsleitung kann am Anschluss A an den WW-Speicher angeschlossen werden (interne Zirkulation) oder am
Anschluss B an den Wärmeübertrager (externe Zirkulation).
WW-Kreis
Navigation:
(Interne WW-Zirkulation) MENU \ Einstellungen \ Applikation: „Regelung T-Zirk."
(Externe WW-Zirkulation) MENU \ Einstellungen \ Applikation: „Regelung T-Zirk."
12 DEN-SMT/DK
ECL Comfort 210 / 310, Applikation A217 / A317
S 1
M1
S 2 S 3
P 1
S 5
ECL 210 / (310)
R4 (R6)
S 4
B
P 2
Die Umwälzpumpe für den Heizkreis kann sowohl in den Vorlauf als
auch in den Rücklauf eingebaut werden. Der Einbau ist entsprechend
der Vorgaben des Pumpenherstellers durchzuführen.
VI.LG.U1.03
S 6
A
P 3
S 8
ID-Nr.:
Empfohlene Einstellung:
11054 AUS
11054 EIN
Danfoss District Energy
