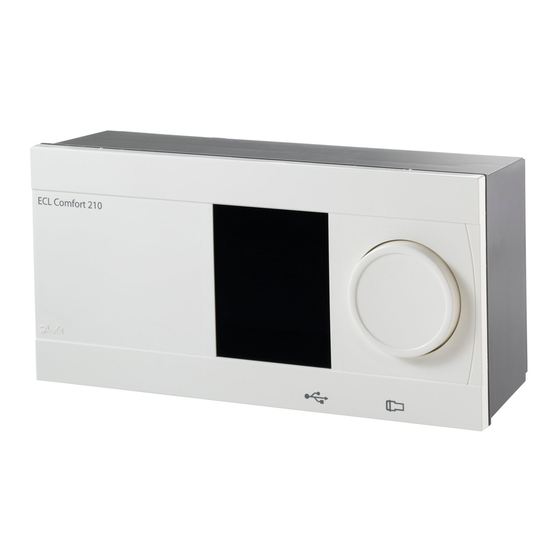

Danfoss ECL Comfort 210 Instruktion
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Thermostate
  5. ECL Comfort 210
  6. Instruktion
Danfoss ECL Comfort 210 Instruktion

Danfoss ECL Comfort 210 Instruktion

Applikation a260
Vorschau ausblenden Andere Handbücher für ECL Comfort 210:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Instruktion
ECL Comfort 210, Applikation A260

1.0 Inhaltsverzeichnis

1.0 Inhaltsverzeichnis .............................................. 1
1.1
2.0 Installation ........................................................ 4
2.1
Vor der Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.2
Auswahl des Anlagentyps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.3
Montage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2.4
Anordnen der Temperaturfühler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2.5
Elektrischer Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2.6
Einsetzen des Applikationsschlüssels . . . . . . . . . . . . . . . . . . . . . . . . . . 25
2.7
Checkliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
2.8
Navigation, ECL Applikationsschlüssel A260. . . . . . . . . . . . . . . . . . 31
3.0 Alltagsbetrieb.................................................. 34
3.1
Bedienung und Navigation durch die Menüs. . . . . . . . . . . . . . . . . 34
3.2
Erläuterungen zum Reglerdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
3.3
Bedeutung der Symbole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3.4
Überwachung der Temperaturen und
Regelkomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3.5
Übersicht über mögliche Einflussfaktoren . . . . . . . . . . . . . . . . . . . . 39
3.6
Handbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
3.7
Wochenprogramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
5.0 Einstellungen zum Heizkreis 1 .......................... 45
5.1
Vorlauftemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
5.2
Begrenzung der Raumtemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
5.3
Begrenzung der Rücklauftemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . 49
5.4
tung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
5.5
Optimierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
5.6
Regelparameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
5.7
Applikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
5.8
Alarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Danfoss District Energy
6.0 Einstellungen zum Heizkreis 2 .......................... 68
6.1
Vorlauftemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
6.2
Begrenzung der Raumtemperatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
6.3
Begrenzung der Rücklauftemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . 72
6.4
tung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
6.5
Optimierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
6.6
Regelparameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
6.7
Applikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
6.8
Alarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
7.0 Allgemeine Reglereinstellungen ....................... 91
7.1
Reglermenü „Allgemeine Reglereinstellungen". . . . . . . . . . . . . . 91
7.2
Uhrzeit & Datum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
7.3
Ferien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
7.4
Übersicht Eingänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
7.5
Speicher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
7.6
Ausgang schreiben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
7.7
System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
8.0 Weitere Informationen ................................... 101
8.1
Häufig gestellte Fragen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
8.2
Begriffsbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
VI.LG.F1.03
DEN-SMT/DK
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss ECL Comfort 210

Inhaltszusammenfassung für Danfoss ECL Comfort 210

  • Seite 1: Inhaltsverzeichnis

    Instruktion ECL Comfort 210, Applikation A260 1.0 Inhaltsverzeichnis 1.0 Inhaltsverzeichnis ..........1 6.0 Einstellungen zum Heizkreis 2 ......68 Wichtige Sicherheitshinweise und Produktinformatio- Vorlauftemperatur..........68 nen .

  • Seite 2: Wichtige Sicherheitshinweise Und Produktinformationen

    1.1.1 Wichtige Sicherheitshinweise und Produktinformationen Die vorliegende Installationsanleitung gilt für den ECL-Applikationsschlüssel A260 (Bestellnummer 087H3801). Die einzelnen Funktionen können mit dem Regler ECL Comfort 210 und ECL Comfort 310 ausgeführt werden. Weitere Unterlagen zum ECL Comfort 210 und 310, seinen Modulen und zum Zubehör finden Sie unterhttp://den.danfoss.com/.
  • Seite 3 Instruktion ECL Comfort 210, Applikation A260 Jeder ausgewählte Parameter besitzt eine eindeutige Identifikationsnummer (ID-Nr.). Beispiel: Erste Ziffer Zweite Ziffer Die letzten drei Ziffern 11174 Heizkreis 1 Parameternum- 12174 Heizkreis 2 Parameternum- Wird eine ID-Bezeichnung mehr als einmal erwähnt, bedeutet das, dass es besondere Einstellungen für eine oder mehrere Anlagentypen gibt.

  • Seite 4: Installation

    Instruktion ECL Comfort 210, Applikation A260 2.0 Installation 2.1 Vor der Installation Die Applikation A260 ist äußerst flexibel in verschiedenen Typische A260-Anwendung: Heizungssystemen einsetzbar. Das Grundkonzept ist nachfolgend beschrieben. Heizung (Heizkreis 1 und Heizkreis 2) Mit Hilfe des ECL Comfort Reglers können Sie die Vorlauftemperatur an Ihre persönlichen Bedürfnisse anpassen.
  • Seite 5 Instruktion ECL Comfort 210, Applikation A260 Der Regler ist ab Werk vorprogrammiert. Die Werkseinstellungen sind in den entsprechenden Kapiteln dieser Installationsanleitung beschrieben. Danfoss District Energy VI.LG.F1.03 DEN-SMT/DK...

  • Seite 6: Auswahl Des Anlagentyps

    Instruktion ECL Comfort 210, Applikation A260 2.2 Auswahl des Anlagentyps Skizzieren Sie Ihre Anwendung Der ECL Comfort Regler wurde für Heizungsanlagen, Warmwassersysteme und Kühlsysteme unterschiedlicher Art und Größe entwickelt. Sollte sich Ihre Anlage von den nachfolgenden Blockschemen unterscheiden, wird empfohlen, dass Sie eine Skizze von Ihrer Anlage anfertigen.
  • Seite 7 Instruktion ECL Comfort 210, Applikation A260 Applikation A260.1b Zwei indirekte Anschlüsse eines witterungsgeführten Heizmittelkreises A260.1c Zwei direkte Anschlüsse eines witterungsgeführten Heizmittelkreises Danfoss District Energy VI.LG.F1.03 DEN-SMT/DK...
  • Seite 8 Instruktion ECL Comfort 210, Applikation A260 Applikation A260.1d Ein indirekter Anschluss eines witterungsgeführten Heizmittelkreises mit und ohne Beimischung Applikation A260.1e Zwei witterungsgeführte Heizmittelkreise mit Beimischung für einen Heizkessel Danfoss District Energy DEN-SMT/DK VI.LG.F1.03...
  • Seite 9 Instruktion ECL Comfort 210, Applikation A260 A260.1f Zwei witterungsgeführte Heizmittelkreise mit Beimischung für einen Heizkessel Danfoss District Energy VI.LG.F1.03 DEN-SMT/DK...

  • Seite 10: Montage

    • Wandmontage • Montage auf einer DIN-Hutschiene (35 mm) Der ECL Comfort 210 kann im Sockel für den ECL Comfort 310 montiert werden. Dadurch ist eine spätere Aufrüstung möglich. Schrauben, Dübel und PG-Verschraubungen sind nicht im Lieferumfang enthalten. Verriegeln des ECL Comfort Reglers Um den ECL Comfort Regler am Sockel zu befestigen, ist der Sicherungsstift zu verwenden.

  • Seite 11: Wandmontage

    Instruktion ECL Comfort 210, Applikation A260 Wandmontage Befestigen Sie den Sockel an einer Wand mit glatter Oberfläche. Stellen Sie die elektrischen Verbindungen her und setzen Sie den Regler in den Sockel ein. Befestigen Sie den Regler im Sockel mit Hilfe des Sicherungsstifts.

  • Seite 12: Montieren Der Fernbedienungseinheit Eca

    Instruktion ECL Comfort 210, Applikation A260 2.3.2 Montieren der Fernbedienungseinheit ECA 30/31 Wählen Sie eine der folgenden Montageformen: • Wandmontage (ECA 30 und ECA 31) • Einbau in eine Schalttafel (nur ECA 30) Schrauben und Dübel sind nicht im Lieferumfang enthalten.

  • Seite 13: Anordnen Der Temperaturfühler

    Temperaturfühler unbedingt an der richtigen Stelle in der Anlage angebracht werden. Die nachfolgend beschriebenen Temperaturfühler sind für die Reglerbaureihen ECL Comfort 210 und 310 bestimmt. Es werden jedoch nicht unbedingt alle Temperaturfühler für Ihre Anlage benötigt. Außentemperaturfühler (ESMT) Der Außentemperaturfühler sollte an der Nordseite des Gebäudes...
  • Seite 14 Instruktion ECL Comfort 210, Applikation A260 Temperaturfühler Pt1000 (nach IEC 751 - Klasse B, 1000 Ω / 0 °C) Zusammenhang zwischen der Temperatur und dem ohmschen Widerstand Ω °C Ω 1600 1500 1400 1000 1300 1039 1078 1117 1200 1155...

  • Seite 15: Elektrischer Anschluss

    Instruktion ECL Comfort 210, Applikation A260 2.5 Elektrischer Anschluss 2.5.1 Allgemeiner elektrischer Anschluss – 230 V AC Schließen Sie an die gemeinsame Masseklemme den Schutzleiter von wichtigen Komponenten (wie z.B. der Pumpe oder der Stellantriebe für die Regelventile) an. Danfoss District Energy VI.LG.F1.03...
  • Seite 16 Instruktion ECL Comfort 210, Applikation A260 2.5.2 Elektrischer Anschluss der Spannungsversorgung, Pumpen, Stellantrieben der Regelventile, usw. (ohne Sicherheitsthermostat) - 230 V AC Applikation A260 Klemme Beschreibung Max. Last Alarm 4 (2) A / 230 V AC* Stromleiter der Umwälzpumpe Nicht verwendet Umwälzpumpe EIN/AUS, Heizkreis 2...
  • Seite 17 Instruktion ECL Comfort 210, Applikation A260 2.5.3 Elektrischer Anschluss mit Sicherheitsthermostat – 230 V oder 24 V Mit Sicherheitsthermostat, 1–stufiges Ausschalten: Stellantrieb ohne Sicherheitsfunktion ECL 210 / 310 ECL 210 / 310 Mit Sicherheitsthermostat, 1–stufiges Ausschalten: Stellantrieb mit Sicherheitsfunktion ECL 210 / 310 Danfoss District Energy VI.LG.F1.03...
  • Seite 18 Instruktion ECL Comfort 210, Applikation A260 ECL 210 / 310 Mit Sicherheitsthermostat, 2–stufiges Ausschalten: Stellantrieb mit Sicherheitsfunktion ECL 210 / 310 ECL 210 / 310 Leiterquerschnitt: 0.5 - 1.5 mm² Durch einen Falschanschluss können die TRIAC-Ausgänge am ECL 210 oder ECL 310 beschädigt werden.
  • Seite 19 Instruktion ECL Comfort 210, Applikation A260 2.5.4 Elektrischer Anschluss der Spannungsversorgung, Pumpen, Stellantrieben der Regelventile, usw. (ohne Sicherheitsthermostat) – 24 V AC Applikation A260 Klemme Beschreibung Max. Last Alarm 4 (2) A / 24 V AC* Stromleiter der Umwälzpumpe Nicht verwendet 4 (2) A / 24 V AC* Relais 230 V für Umwälzpumpe, Heizkreis 2...
  • Seite 20 Instruktion ECL Comfort 210, Applikation A260 Leiterquerschnitt: 0.5 - 1.5 mm² Durch einen Falschanschluss können die TRIAC-Ausgänge am ECL 210 oder ECL 310 beschädigt werden. An alle Schraubklemmen dürfen nur maximal 2 Leiter mit einem Querschnitt von 1,5 mm² angeschlossen werden.

  • Seite 21: Elektrischer Anschluss, Temperaturfühler Pt 1000 Und Andere Signale

    Instruktion ECL Comfort 210, Applikation A260 2.5.5 Elektrischer Anschluss, Temperaturfühler Pt 1000 und andere Signale A260: Klemme Fühler/Bezeichnung Empfohlener 29 und 30 S1 Außentemperaturfühler * ESMT 28 und 30 S2 Raumtemperaturfühler **, ESM-10 Heizkreis 1 27 und 30 S3 Vorlauftemperaturfühler ***,...
  • Seite 22 Instruktion ECL Comfort 210, Applikation A260 Anschluss eines Durchflussmessers/ Wärmemengenzählers mit Impulssignal Meter = Zähler Leiterquerschnitt für den Fühleranschluss: Min. 0.4 mm². Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl. dem internen Kommunikationsbus ECL 485). Durch Kabellängen über 200 m kann die EMV-Störfestigkeit beeinträchtigt werden.

  • Seite 23: Elektrischer Anschluss Der Eca

    Instruktion ECL Comfort 210, Applikation A260 2.5.6 Elektrischer Anschluss der ECA 30/31 Klemme Klemme Beschreibung Empfohle- ECA 30 / 31 ner Typ ECL 210 / 310 30/31 Verdrilltes Paar Kabel mit 2x verdrilltem Paar Verdrilltes Paar Externer Raumtemperatur- ESM-10 fühler * ESM-10 * Nach dem Anschließen des externen Raumtemperaturfühlers...
  • Seite 24 Instruktion ECL Comfort 210, Applikation A260 Leiterquerschnitt für den Fühleranschluss: Min. 0.4 mm². Gesamtkabellänge: max. 200 m (Summe aller Fühlerleitungen inkl. dem internen Kommunikationsbus ECL 485). Durch Kabellängen über 200 m kann die EMV-Störfestigkeit beeinträchtigt werden. Danfoss District Energy DEN-SMT/DK...

  • Seite 25: Einsetzen Des Applikationsschlüssels

    Instruktion ECL Comfort 210, Applikation A260 2.6 Einsetzen des Applikationsschlüssels 2.6.1 Einsetzen des Applikationsschlüssels Der ECL Applikationsschlüssel enthält • die Software und ihre Applikationstypen, • die zurzeit verfügbaren Sprachen, • Werkseinstellungen, z.B. Zeitprogramme, Referenztempera- turen, Grenzwerte usw. Die Werkseinstellungen können immer wieder hergestellt werden (eigener Speicher).
  • Seite 26 Instruktion ECL Comfort 210, Applikation A260 Applikationsschlüssel: Möglichkeit 1 Der Regler ist neu und der ECL Applikationsschlüssel ist noch nicht eingesetzt. Das Display des Reglers fordert Sie mit Hilfe einer Animation auf, den ECL Applikationsschlüssel einzusetzen. Setzen Sie den ECL Applikationsschlüssel wie in der Abbildung auf der vorherigen...
  • Seite 27 Instruktion ECL Comfort 210, Applikation A260 Applikationsschlüssel: Möglichkeit 2 Auf dem Regler ist bereits eine Applikation aufgespielt. Der ECL Applikationsschlüssel ist eingesetzt. Die Applikation muss jedoch geändert werden. Damit Sie eine andere Applikation vom ECL Applikationsschlüssel verwenden können, müssen Sie zuerst die aktuelle Applikation auf dem Regler löschen.
  • Seite 28 Instruktion ECL Comfort 210, Applikation A260 Applikationsschlüssel: Möglichkeit 3 Es wird eine Kopie der Reglereinstellungen zum Konfigurieren eines anderen Reglers benötigt. Diese Funktion wird verwendet, • um besondere Benutzer- und Systemeinstellungen zu sichern. • wenn ein anderer ECL Comfort Regler vom selben Typ (210...

  • Seite 29: Ecl Applikationsschlüssel, Kopieren Von Daten

    Instruktion ECL Comfort 210, Applikation A260 2.6.2 ECL Applikationsschlüssel, Kopieren von Daten Allgemeines Ist der Regler angeschlossen und in Betrieb, können Sie einige oder alle Grundeinstellungen überprüfen und anpassen. Die neuen Einstellungen können auf dem Applikationsschlüssel Die Werkseinstellungen können immer wieder hergestellt werden.

  • Seite 30: Checkliste

    Instruktion ECL Comfort 210, Applikation A260 2.7 Checkliste Ist der ECLComfort Regler betriebsbereit? Überprüfen Sie, ob die Spannungsversorgung korrekt an die Klemme 9 (Stromleiter) und die Klemme 10 (Neutralleiter) angeschlossen ist. Überprüfen Sie, ob die erforderlichen Regelkomponenten (Regelventile, Pumpen, usw.) an die richtigen Klemmen angeschlossen sind.

  • Seite 31: Navigation, Ecl Applikationsschlüssel A260

    Instruktion ECL Comfort 210, Applikation A260 2.8 Navigation, ECL Applikationsschlüssel A260 Navigation A260, Heizkreis 1 und 2 Home Kreis 1, Heizung Kreis 2, Heizung ID-Nr. Funktion ID-Nr. Funktion MENÜ Wochenprogramm wählbar wählbar Einstellungen Heizkennlinie Heizkennlinie Vorlauftemperatur 11178 Max. Temperatur 12178 Max.
  • Seite 32 Instruktion ECL Comfort 210, Applikation A260 Navigation A260, Fortsetzung Heizkreis 1 und 2 Home Kreis 1, Heizung Kreis 2, Heizung ID-Nr. Funktion ID-Nr. Funktion MENÜ 11174 12174 Einstellungen Regelparameter Schutz Stellantrieb Schutz Stellantrieb 11184 Proportionalband Xp 12184 Proportionalband Xp 11185...
  • Seite 33 Instruktion ECL Comfort 210, Applikation A260 Navigation A260, Allgemeine Reglereinstellungen Home Allgemeine Reglereinstellungen ID-Nr. Funktion MENÜ Uhrzeit & Datum wählbar Ferien wählbar Außentemp. Übersicht Eingang 1/Übersicht Eingang 2 Vorlauftemp. Raumtemperatur Rücklauftemp. Log 1/Log 2 Außentemp. Log heute Log gestern (Fühler) T Vorlauf &...

  • Seite 34: Alltagsbetrieb

    Instruktion ECL Comfort 210, Applikation A260 3.0 Alltagsbetrieb 3.1 Bedienung und Navigation durch die Menüs Sie können durch die Menüs des Reglers navigieren, indem Sie den Navigator nach links oder rechts in die gewünschte Position drehen ( Im Navigator ist ein Beschleuniger integriert. Je schneller Sie am Navigator drehen, desto schneller erreichen Sie den Grenzwert auch bei großen Einstellbereichen.

  • Seite 35: Erläuterungen Zum Reglerdisplay

    Instruktion ECL Comfort 210, Applikation A260 3.2 Erläuterungen zum Reglerdisplay Wählen Sie Ihr Wunschdisplay Ihr Wunschdisplay ist das Display, das standardmäßig angezeigt werden soll. Es verschafft Ihnen einen schnellen Überblick über die Temperaturen und Einstellungen, die Sie anschauen möchten. Sie können zwischen den Übersichtsdisplays wechseln, indem Sie den Navigator drehen, bis Sie den Displaywähler (...
  • Seite 36 Instruktion ECL Comfort 210, Applikation A260 Wird anstelle des Temperaturwerts "- -" angezeigt, ist der entsprechende Fühler nicht angeschlossen. "- - -" angezeigt, ist ein Kurzschluss in der Fühlerverbindung aufgetreten. Einstellen der gewünschten Temperaturen Je nach gewähltem Heizkreis und gewählter Betriebsart können alle Einstellungen für den Alltagsbetrieb direkt im Übersichtdisplay...

  • Seite 37: Bedeutung Der Symbole

    Instruktion ECL Comfort 210, Applikation A260 3.3 Bedeutung der Symbole Symbol Beschreibung Symbol Beschreibung Kein Sensor angeschlossen oder verwendet Außentemperatur Kurzschluss in der Fühlerverbindung Temperaturen Raumtemperatur Fester Komforttag (Ferienzeit) WW Temperatur Einfluss aktiviert Positionsanzeiger Kein Einfluss Automatikbetrieb AUTO Zusätzliche Symbole für die ECA 30/31:...

  • Seite 38: Überwachung Der Temperaturen Und Regelkomponenten

    Instruktion ECL Comfort 210, Applikation A260 3.4 Überwachung der Temperaturen und Regelkomponenten Heizkreis Das Übersichtsdisplay zum Heizkreis gibt einen schnellen Überblick über die aktuellen und gewünschten Temperaturen sowie über den aktuellen Status der Regelkomponenten. Displaybeispiel 49 °C Vorlauftemperatur (31) Referenzvorlauftemperatur 24 °C...

  • Seite 39: Übersicht Über Mögliche Einflussfaktoren

    Instruktion ECL Comfort 210, Applikation A260 3.5 Übersicht über mögliche Einflussfaktoren Dieses Menü gibt einen Überblick über die Einflussmöglichkeiten auf die gewünschte Vorlauftemperatur. Welche Parameter hier aufgeführt werden, variert von Anwendung zu Anwendung. Im Servicefall kann es hilfreich sein, wenn bei unerwartetem Verhalten oder unerwarteten Temperaturen unter anderem die Einflussparameter betrachtet werden.

  • Seite 40: Handbetrieb

    Instruktion ECL Comfort 210, Applikation A260 3.6 Handbetrieb Sie haben die Möglichkeit, die in der Anlage installierten Komponenten von Hand zu regeln. Sie können den Handbetrieb jedoch nur wählen, wenn in Ihrem Wunschdisplay die Symbole für die Regelkomponenten (Regelventil, Pumpe, usw.) angezeigt werden.

  • Seite 41: Wochenprogramm

    Instruktion ECL Comfort 210, Applikation A260 3.7 Wochenprogramm 3.7.1 Einstellen des Zeitprogramms für den Automatikbetrieb Das Zeitprogramm umfasst 7 Wochentage: M = Montag D = Dienstag M = Mittwoch D = Donnerstag = Freitag = Samstag = Sonntag Das Display mit dem Zeitprogramm zeigt Ihnen, wann die Betriebsart Komfort ein- und ausgeschaltet wird (für den Heizungs-...

  • Seite 42: Gesamtüberblick Aller Einstellungen

    Instruktion ECL Comfort 210, Applikation A260 4.0 Gesamtüberblick aller Einstellungen Es wird empfohlen, jede Änderung der Einstellung in den Leerspalten zu notieren. Einstellung Seite Werkseinstellungen im Kreis Heizkurve Max. Temperatur (maximale Begrenzung der Vorlauftemp.) 11178 90 °C Min. Temperatur (minimale Begrenzung der Vorlauftemp.) 11177 10 °C...
  • Seite 43 Instruktion ECL Comfort 210, Applikation A260 Einstellung Werkseinstellungen im Kreis Seite Priorität WW (Geschlossenes Regelventil/Normalbetrieb) 11052 P T-Frost (Pumpe EIN bei Frost) 11077 2 °C Einschalttemp. P (Pumpe EIN bei Wärmeanforderung) 11078 20 °C T-Frostschutz (Vorlauf-Solltemp. bei Frost) 11093 10 °C Ext.
  • Seite 44 Instruktion ECL Comfort 210, Applikation A260 Einstellung Werkseinstellungen im Kreis Seite Proportionalband Xp 12184 80 K Nachstellzeit Tn (Integrationszeitkonstante) 12185 30 s M Laufzeit (Laufzeit Stellantrieb) 12186 50 s Neutrale Zone Nz 12187 ECA Adresse (Wahl der Fernbedienungseinheit) 12010 Blockierschutz P (Pumpenintervall)

  • Seite 45: Einstellungen Zum Heizkreis 1

    Instruktion ECL Comfort 210, Applikation A260 5.0 Einstellungen zum Heizkreis 1 5.1 Vorlauftemperatur Der ECL Comfort Regler berechnet und überwacht die Referenzvorlauftemperatur Vorlauftemperatur in Abhängigkeit der Außentemperatur. Die Beziehung zwischen Außentemperatur und Vorlauftemperatur wird als Heizkurve bezeichnet. Die Heizkurve wird entweder über die Neigung oder mit Hilfe von 6 Koordinatenpunkten festgelegt.
  • Seite 46 Instruktion ECL Comfort 210, Applikation A260 11178 Max. Temperatur (maximale Begrenzung der Vorlauftemp.) Kreis Einstellbereich Werkseinstellung Die „Max. Temperatur“ hat eine höhere Priorität als die „Min. Temperatur“. 10 ... 150 °C 90 °C Durch diesen Parameter wird die maximal zulässige Vorlauftemperatur für die Heizungsanlage vorgegeben.

  • Seite 47: Begrenzung Der Raumtemperatur

    Instruktion ECL Comfort 210, Applikation A260 5.2 Begrenzung der Raumtemperatur Dieser Abschnitt ist nur von Bedeutung, wenn Sie einen Einfluss Raumtemperaturfühler oder eine Fernbedienungseinheit ECA 30 oder ECA 31 installiert haben. Min. Einfluss (Positiver Raumtemperatureinfluss) Weichen die gewünschte und die tatsächliche Raumtemperatur voneinander ab, passt der Regler die Referenzvorlauftemperatur Gewünschte Raumtemperatur...
  • Seite 48 Instruktion ECL Comfort 210, Applikation A260 11182 Max. Einfluss (Negativer Raumtemperatureinfluss) Kreis Einstellbereich Werkseinstellung -9,9 ... 0,0 -4.0 Über diesen Parameter wird festgelegt, wie stark die Referenzvorlauftempe- ratur abgesenkt werden soll, wenn die tatsächliche Raumtemperatur höher als die gewünschte Raumtemperatur ist (P-Regelung).

  • Seite 49: Begrenzung Der Rücklauftemperatur

    Instruktion ECL Comfort 210, Applikation A260 5.3 Begrenzung der Rücklauftemperatur Die Begrenzung der Rücklauftemperatur erfolgt in Abhängigkeit Rücklauftemperaturbegrenzung der Außentemperatur. Bei Fernwärmeheizungen ist in der ° C Regel eine höhere Rücklauftemperatur akzeptabel, wenn die Außentemperatur niedrig ist. Die Beziehung zwischen der Begrenzung der Rücklauftemperatur und der Außentemperatur...

  • Seite 50: X-Achse)

    Instruktion ECL Comfort 210, Applikation A260 11033 Tiefe T außen X2 (Begrenzung Rücklauftemp., tiefer Wert, x-Achse) Kreis Einstellbereich Werkseinstellung -60 ... 20 °C -15 °C Stellen Sie die Außentemperatur für die obere Rücklauftemperaturbegren- zung ein. Die zugehörige Y-Koordinate wird über den Parameter „Rückl.
  • Seite 51 Instruktion ECL Comfort 210, Applikation A260 11037 Anpassungszeit (Rücklauftemperatur) Kreis Einstellbereich Werkseinstellung Durch die Anpassungsfunktion kann die Referenzvorlauftemperatur AUS/1 ... 50 s 25 s maximal um den Wert 8 K x Heizkennlinienneigung geändert werden. Die Anpassungszeit regelt, wie schnell die aktuelle Rücklauftemperatur an die Referenzrücklauftemperatur angepasst werden soll (I-Regelung).

  • Seite 52: Begrenzung Des Volumenstroms/Der Heizleis

    Instruktion ECL Comfort 210, Applikation A260 5.4 Begrenzung des Volumenstroms/der Heizleistung An den ECL Regler kann ein Durchflussmesser oder ein Begrenzung des Volumenstroms/der Wärmemengenmesser angeschlossen werden, um den Heizleistung Volumenstrom oder die Heizleistung zu begrenzen. Der Durchflussmesser oder Wärmemengenmesser liefert ein Impulssignal.
  • Seite 53 Instruktion ECL Comfort 210, Applikation A260 11119 Hohe T Außen X1 (Begrenzung Volumenstrom/Heizleis- tung, hoher Wert, x-Achse) Kreis Einstellbereich Werkseinstellung -60 ... 20 °C 15 °C Stellen Sie die Außentemperatur für die untere Begrenzung des Volumenstroms/der Heizleistung ein. Die zugehörige Y-Koordinate wird über den Parameter „Tiefe Begr.
  • Seite 54 Instruktion ECL Comfort 210, Applikation A260 11112 Anpassungszeit (Volumenstrom/Heizleistung) Kreis Einstellbereich Werkseinstellung Wurde die Anpassungszeit zu niedrig gewählt, besteht die Gefahr, AUS/1 ... 50 s dass unstabile Regelverhältnisse auftreten. Die Anpassungszeit regelt, wie schnell die Volumenstrom/Heizleistungsan- passung an den Referenzwert erfolgen soll.
  • Seite 55 Instruktion ECL Comfort 210, Applikation A260 11115 Einheit Kreis Einstellbereich Werkseinstellung Auflistung der wählbaren Maßeinheiten: ml, l/h Siehe die Auflistung rechts. ml, l/h Wählen Sie die Maßeinheiten für die Messwerte. l, l/h ml, m³/h l, m³/h Linke Maßeinheit: Impulswert Wh, kW Rechte Maßeinheit: Aktuelle Werte und Grenzwerte.

  • Seite 56: Optimierung

    Instruktion ECL Comfort 210, Applikation A260 5.5 Optimierung Absenkung 11011 Autom. Sparen (Absenktemperatur abhängig von Außentemperatur) Kreis Einstellbereich Werkseinstellung 100% AUS/-29 ... 10 °C -15 °C Liegt die Außentemperatur unterhalb des eingestellten Werts, erfolgt keine Absenkung der Vorlauftemperatur. Oberhalb dieses Wertes wird die Vorlauftemperatur in Abhängigkeit der Außentemperatur linear abgesenkt.

  • Seite 57: Heizleistung

    Instruktion ECL Comfort 210, Applikation A260 Temperatur 11013 Rampenfunktion (Stetige Erhöhung der Vorlauf- °C temperatur) Kreis Einstellbereich Werkseinstellung AUS/1 ... 99 min Wählen Sie die Zeit in Minuten, innerhalb der die Vorlauftemperatur allmählich ansteigt, um Belastungsspitzen im Fernwärmenetz zu vermeiden.
  • Seite 58 Instruktion ECL Comfort 210, Applikation A260 Beispiel: Optimierung der Heizphase von 7:00 - 22:00 11026 Optimierter Stopp (Optimierte Ausschaltzeit) Kreis Einstellbereich Werkseinstellung 07:00 22:00 AUS/EIN Zeitprogramm Deaktivieren oder aktivieren Sie die Funktion zur Optimierung der Ausschaltzeit. Optimierter Stopp AUS: Die Funktion „Optimierter Stopp" ist deaktiviert.
  • Seite 59 Instruktion ECL Comfort 210, Applikation A260 11179 Sommer-Aus (Grenzwert für das Abschalten des Heizkreises) Temp. Aktuelle Außentemperatur Akkumulierte Außentemperatur Kreis Einstellbereich Werkseinstellung AUS/1 ... 50 °C 20 °C 18 °C Die Heizungsanlage wird abgeschaltet, wenn die Außentemperatur den eingestellten Wert übersteigt. Dann schließt das Regelventil und die Umwälzpumpe schaltet nach Ablauf der Nachlaufzeit...

  • Seite 60: Regelparameter

    Instruktion ECL Comfort 210, Applikation A260 5.6 Regelparameter 11174 Motorschutz Kreis Einstellbereich Werkseinstellung Die Verwendung dieser Funktion wird für Heizungsanlagen mit AUS/10 ... 59 min variabler Heizleistung empfohlen. Diese Funktion verhindert eine instabile Temperaturregelung durch den Regler und damit ein Pendeln des Stellantriebs bei geringer Wärmeabnahme.
  • Seite 61 Instruktion ECL Comfort 210, Applikation A260 11187 Neutrale Zone Nz Kreis Einstellbereich Werkseinstellung Die Neutrale Zone liegt symmetrisch um den Wert der 1 ... 9 K Referenzvorlauftemperatur, d.h. eine Hälfte liegt über und die andere Hälfte unter dieser Temperatur. Stellen Sie die zulässige Schwankungsbreite für die Vorlauftemperatur ein.

  • Seite 62: Applikation

    Instruktion ECL Comfort 210, Applikation A260 5.7 Applikation 11010 ECA Adresse (Wahl der Fernbedienungseinheit) Kreis Einstellbereich Werkseinstellung Die Fernbedienungseinheit hat keinen Einfluss auf die Regelung der AUS/A/B Warmwassererwärmung. Wählen Sie, ob die Kommunikation über eine Fernbedienungseinheit genutzt wird und wenn ja, welche Adresse die Fernbedienungseinheit besitzt.
  • Seite 63 Instruktion ECL Comfort 210, Applikation A260 11023 Blockierschutz V (Ventilintervall) Kreis Einstellbereich Werkseinstellung AUS/EIN Bei Aktivierung dieser Funktion wird der Stellantrieb in Zeiten ohne Wärmeanforderung in bestimmten Abständen kurz betätigt, um ein Blockieren des Regelventils zu verhindern. AUS: Der Blockierschutz für den Stellantrieb ist nicht aktiviert.
  • Seite 64 Instruktion ECL Comfort 210, Applikation A260 11093 T-Frostschutz (Vorlauf-Solltemp. bei Frost) Kreis Einstellbereich Werkseinstellung 5 ... 40 °C 10 °C Stellen Sie die Referenzvorlauftemperatur für die Funktionen „Heizungsabschaltung“, „Pumpe HK Aus“, usw. ein, um die Anlage vor Frost zu schützen.
  • Seite 65 Instruktion ECL Comfort 210, Applikation A260 Einstellbeispiel Einstellwert x 20 ms 11189 Min. Stellimpuls (Minimale Aktivierungszeit für den Getriebemotor) 40 ms Kreis Einstellbereich Werkseinstellung 200 ms 2 ... 50 1000 ms Geben Sie die minimale Impulsdauer vor, die zum Ansteuern des Stellantriebs benötigt wird.

  • Seite 66: Alarm

    ECL Comfort 210, Applikation A260 5.8 Alarm Für viele Anwendungen der Reglerreihe ECL Comfort 210 und 310 gibt es eine Alarmfunktion, durch die in der Regel das Relais 4 (ECL Comfort 210) oder Relais 6 (ECL Comfort 310) aktiviert wird.
  • Seite 67 Instruktion ECL Comfort 210, Applikation A260 Verzögerung 11149 Temp. Kreis Einstellbereich Werkseinstellung Vorlauftemperatur 1 ... 99 min 10 min Liegt ein Alarmzustand wegen Überschreiten oder Unterschreiten der Referenzvorlauftemperatur um den zulässigen Wert an, wird der Alarm nach Ablauf der in Minuten vorgegebenen Verzögerung ausgelöst.

  • Seite 68: Einstellungen Zum Heizkreis 2

    Instruktion ECL Comfort 210, Applikation A260 6.0 Einstellungen zum Heizkreis 2 6.1 Vorlauftemperatur Der ECL Comfort Regler berechnet und überwacht die Referenzvorlauftemperatur Vorlauftemperatur in Abhängigkeit der Außentemperatur. Die Beziehung zwischen Außentemperatur und Vorlauftemperatur wird als Heizkurve bezeichnet. Die Heizkurve wird entweder über die Neigung oder mit Hilfe von 6 Koordinatenpunkten festgelegt.
  • Seite 69 Instruktion ECL Comfort 210, Applikation A260 12178 Max. Temperatur (maximale Begrenzung der Vorlauftemp.) Kreis Einstellbereich Werkseinstellung Die „Max. Temperatur“ hat eine höhere Priorität als die „Min. Temperatur“. 10 ... 150 °C 45 °C Wählen Sie die maximal zulässige Vorlauftemperatur für die Heizungsanlage und ändern Sie die Werkseinstellung, falls...

  • Seite 70: Begrenzung Der Raumtemperatur

    Instruktion ECL Comfort 210, Applikation A260 6.2 Begrenzung der Raumtemperatur Dieser Abschnitt ist nur von Bedeutung, wenn Sie einen Einfluss Raumtemperaturfühler oder eine Fernbedienungseinheit ECA 30 oder ECA 31 installiert haben. Min. Einfluss (Positiver Raumtemperatureinfluss) Weichen die gewünschte und die tatsächliche Raumtemperatur voneinander ab, passt der Regler die Referenzvorlauftemperatur Gewünschte Raumtemperatur...
  • Seite 71 Instruktion ECL Comfort 210, Applikation A260 12182 Max. Einfluss (Negativer Raumtemperatureinfluss) Kreis Einstellbereich Werkseinstellung -9.9 ... 0.0 -4.0 Über diesen Parameter wird festgelegt, wie stark die Referenzvorlauftempe- ratur abgesenkt werden soll, wenn die tatsächliche Raumtemperatur höher als die gewünschte Raumtemperatur ist (P-Regelung).

  • Seite 72: Begrenzung Der Rücklauftemperatur

    Instruktion ECL Comfort 210, Applikation A260 6.3 Begrenzung der Rücklauftemperatur Die Begrenzung der Rücklauftemperatur erfolgt in Abhängigkeit Rücklauftemperaturbegrenzung der Außentemperatur. Bei Fernwärmeheizungen ist in der ° C Regel eine höhere Rücklauftemperatur akzeptabel, wenn die Außentemperatur niedrig ist. Die Beziehung zwischen der Begrenzung der Rücklauftemperatur und der Außentemperatur...

  • Seite 73: Tiefe T Außen X2

    Instruktion ECL Comfort 210, Applikation A260 12033 Tiefe T außen X2 (Begrenzung Rücklauftemp., tiefer Wert, x-Achse) Kreis Einstellbereich Werkseinstellung -60 ... 20 °C -15 °C Stellen Sie die Außentemperatur für die obere Rücklauftemperaturbegren- zung ein. Die zugehörige Y-Koordinate wird über den Parameter „Rückl.

  • Seite 74: Anpassungszeit (Rücklauftemperatur)

    Instruktion ECL Comfort 210, Applikation A260 12037 Anpassungszeit (Rücklauftemperatur) Kreis Einstellbereich Werkseinstellung Durch die Anpassungsfunktion kann die Referenzvorlauftemperatur AUS/1 ... 50 s 25 s maximal um den Wert 8 K x Heizkennlinienneigung geändert werden. Die Anpassungszeit regelt, wie schnell die aktuelle Rücklauftemperatur an die Referenzrücklauftemperatur angepasst werden soll (I-Regelung).

  • Seite 75: Begrenzung Des Volumenstroms/Der Heizleis

    Instruktion ECL Comfort 210, Applikation A260 6.4 Begrenzung des Volumenstroms/der Heizleistung An den ECL Regler kann ein Durchflussmesser oder ein Begrenzung des Volumenstroms/der Wärmemengenmesser angeschlossen werden, um den Heizleistung Volumenstrom oder die Heizleistung zu begrenzen. Der Durchflussmesser oder Wärmemengenmesser liefert ein Impulssignal.

  • Seite 76: Hohe T Außen X1

    Instruktion ECL Comfort 210, Applikation A260 12119 Hohe T außen X1 (Begrenzung Volumenstrom/Heizleis- tung, hoher Wert, x-Achse) Kreis Einstellbereich Werkseinstellung -60 ... 20 °C 15 °C Stellen Sie die Außentemperatur für die untere Begrenzung des Volumenstroms/der Heizleistung ein. Die zugehörige Y-Koordinate wird über den Parameter „Tiefe Begr.

  • Seite 77: Anpassungszeit (Volumenstrom/Heizleistung) 12112

    Instruktion ECL Comfort 210, Applikation A260 12112 Anpassungszeit (Volumenstrom/Heizleistung) Kreis Einstellbereich Werkseinstellung AUS/1 ... 50 s Die Anpassungszeit regelt, wie schnell die Volumenstrom/Heizleistungsan- passung an den Referenzwert erfolgen soll. AUS: Die Anpassungszeit hat keinen Einfluss auf die Regelfunktion. Die Anpassung an die Referenzrücklauftemperatur erfolgt schnell.

  • Seite 78: Einheit 12115

    Instruktion ECL Comfort 210, Applikation A260 12115 Einheit Kreis Einstellbereich Werkseinstellung Auflistung der wählbaren Maßeinheiten: ml, l/h Siehe die Auflistung rechts. ml, l/h Wählen Sie die Maßeinheiten für die Messwerte. l, l/h ml, m³/h l, m³/h Linke Maßeinheit: Impulswert Wh, kW Rechte Maßeinheit: Aktuelle Werte und Grenzwerte.

  • Seite 79: Optimierung

    Instruktion ECL Comfort 210, Applikation A260 6.5 Optimierung Absenkung 12011 Autom. Sparen (Absenktemperatur abhängig von Außentemperatur) Kreis Einstellbereich Werkseinstellung 100% AUS/-29 ... 10 °C -15 °C Liegt die Außentemperatur unterhalb des eingestellten Werts, erfolgt keine Absenkung der Vorlauftemperatur. Oberhalb dieses Wertes wird die Vorlauftemperatur in Abhängigkeit der Außentemperatur linear abgesenkt.

  • Seite 80: Rampenfunktion (Stetige Erhöhung Der Vorlauf- Temperatur)

    Instruktion ECL Comfort 210, Applikation A260 Temp. °C 12013 Rampenfunktion (Stetige Erhöhung der Vorlauf- temperatur) Kreis Einstellbereich Werkseinstellung AUS/1 ... 99 min Wählen Sie die Zeit in Minuten, innerhalb der die Vorlauftemperatur allmählich ansteigt, um Belastungsspitzen im Fernwärmenetz zu vermeiden.

  • Seite 81: Optimierter Stopp (Optimierte Ausschaltzeit) 12026

    Instruktion ECL Comfort 210, Applikation A260 Beispiel: Optimierung der Heizphase von 7:00 - 22:00 12026 Optimierter Stopp (Optimierte Ausschaltzeit) Kreis Einstellbereich Werkseinstellung 07:00 22:00 AUS/EIN Zeitprogramm Deaktivieren oder aktivieren Sie die Funktion zur Optimierung der Ausschaltzeit. Optimierter Stopp AUS: Die Funktion „Optimierter Stopp“ ist deaktiviert.
  • Seite 82 Instruktion ECL Comfort 210, Applikation A260 12179 Sommer-Aus (Grenzwert für das Abschalten des Heizkreises) Temp. Aktuelle Außentemperatur Akkumulierte Außentemperatur Kreis Einstellbereich Werkseinstellung AUS/1 ... 50 °C 20 °C 18 °C Die Heizungsanlage wird abgeschaltet, wenn die Außentemperatur den eingestellten Wert übersteigt. Dann schließt das Regelventil und die Umwälzpumpe schaltet nach Ablauf der Nachlaufzeit...

  • Seite 83: Regelparameter

    Instruktion ECL Comfort 210, Applikation A260 6.6 Regelparameter 12174 Motorschutz Kreis Einstellbereich Werkseinstellung Die Verwendung dieser Funktion wird für Heizungsanlagen mit AUS/10 ... 59 min variabler Heizleistung empfohlen. Diese Funktion verhindert eine instabile Temperaturregelung durch den Regler und damit ein Pendeln des Stellantriebs bei geringer Wärmeabnahme.

  • Seite 84: Neutrale Zone Nz

    Instruktion ECL Comfort 210, Applikation A260 12187 Neutrale Zone Nz Kreis Einstellbereich Werkseinstellung Die Neutrale Zone liegt symmetrisch um den Wert der 1 ... 9 K Referenzvorlauftemperatur, d.h. eine Hälfte liegt über und die andere Hälfte unter dieser Temperatur. Stellen Sie die zulässige Schwankungsbreite für die Vorlauftemperatur ein.
  • Seite 85 Instruktion ECL Comfort 210, Applikation A260 Wenn Sie eine Feineinstellung der Regelstrecke vornehmen wollen, können Sie dies mit folgender Methode (Einstellung nach Zigler-Nichols) erreichen: • Stellen Sie die Nachstellzeit Tn auf den Höchstwert (999 s) ein. • Senken Sie den Wert des Proportionalbands Xp solange ab, bis die Anlage anfängt, mit einer konstanten Amplitude zu schwingen.

  • Seite 86: Applikation

    Instruktion ECL Comfort 210, Applikation A260 6.7 Applikation 12010 ECA Adresse (Wahl der Fernbedienungseinheit) Kreis Einstellbereich Werkseinstellung Die Fernbedienungseinheit hat keinen Einfluss auf die Regelung der AUS/A/B Warmwassererwärmung. Wählen Sie, ob die Kommunikation über eine Fernbedienungseinheit genutzt wird und wenn ja, welche Adresse die Fernbedienungseinheit besitzt.

  • Seite 87: Priorität Ww (Geschlossenes Regelventil/Normalbetrieb)

    Instruktion ECL Comfort 210, Applikation A260 12052 Priorität WW (Geschlossenes Regelventil/Normalbetrieb) Kreis Einstellbereich Werkseinstellung Diese Einstellung müssen Sie vornehmen, wenn der Regler als AUS/EIN Folgeregler eingesetzt wird. Der Heizkreis kann über diese Funktion geschlossen werden, wenn der Regler als Folgeregler (Slave) eingesetzt wird und die Warmwassererwärmung im Hauptregler (Master) aktiviert wurde.

  • Seite 88: Ext. Übersteuerg. (Externes Überschreiben)

    Instruktion ECL Comfort 210, Applikation A260 12141 Ext. Übersteuerg. (Externes Überschreiben) Kreis Einstellbereich Werkseinstellung AUS/S1 ... S8 Wählen Sie einen Fühlereingang für das externe Überschreiben von Werten. Mit Hilfe eines externen Schalters kann der Regler auf die Betriebsart „Komfort“ oder „Sparen“ eingestellt werden.

  • Seite 89: Alarm

    ECL Comfort 210, Applikation A260 6.8 Alarm Für viele Anwendungen der Reglerreihe ECL Comfort 210 und 310 gibt es eine Alarmfunktion, durch die in der Regel das Relais 4 (ECL Comfort 210) oder Relais 6 (ECL Comfort 310) aktiviert wird.

  • Seite 90: Niedrigste Temp. 12150

    Instruktion ECL Comfort 210, Applikation A260 Verzögerung 12149 Temp. Kreis Einstellbereich Werkseinstellung Vorlauftemperatur 1 ... 99 min 10 min Liegt ein Alarmzustand wegen Überschreiten oder Unterschreiten der Referenzvorlauftemperatur um den zulässigen Wert an, wird der Alarm nach Ablauf der in Minuten vorgegebenen Verzögerung ausgelöst.

  • Seite 91: Allgemeine Reglereinstellungen

    Instruktion ECL Comfort 210, Applikation A260 7.0 Allgemeine Reglereinstellungen 7.1 Reglermenü „Allgemeine Reglereinstellungen“ Einige allgemeine Einstellungen, die für den gesamten Regler Heizkreisauswahl gelten, sind in einem speziellen Menü des Reglers untergebracht. Zu den„Allgemeine Reglereinstellungen“gelangen Sie wie folgt: Handlung: Beschreibung: Beispiel: In einem beliebigen Heizkreis den Punkt „MENÜ“...

  • Seite 92: Uhrzeit & Datum

    Instruktion ECL Comfort 210, Applikation A260 7.2 Uhrzeit & Datum Die Uhrzeit und das Datum müssen Sie nur bei der Erstinbetriebnahme des ECL Comfort Reglers oder nach einem Stromausfall, der länger als 72 Stunden andauert, einstellen. Der Regler verfügt über eine Uhr mit 24-Stunden-Anzeige.

  • Seite 93: Ferien

    Instruktion ECL Comfort 210, Applikation A260 7.3 Ferien Sie können für jeden Kreis ein eigenes Ferienprogramm erstellen, aber auch ein gemeinsames Ferienprogramm, das für alle Kreise gilt. Das im Menü „Allgemeine Reglereinstellungen“ eingegebene Jedes Ferienprogramm besteht aus mindestens einem Urlaubszeitprogramm gilt für alle Kreise. Sie können aber auch ein eigenes Urlaubsprogramm für den Heizkreis und Warmwasserkreis...
  • Seite 94 Instruktion ECL Comfort 210, Applikation A260 Mit Hilfe der ECA 30/31 kann das Urlaubsprogramm vorübergehend umgangen werden. Dazu können Sie eine der folgenden Möglichkeiten wählen: Energiespartipp: Wenn Sie Lüften wollen (z.B. durch das Öffnen eines Fensters), wählen Sie „Ausgehen“ (Verlängerung der Sparphase).

  • Seite 95: Übersicht Eingänge

    Instruktion ECL Comfort 210, Applikation A260 7.4 Übersicht Eingänge Das Menü „Übersicht Eingang“ ist in dem Menü „Allgemeine Reglereinstellungen“ zu finden. In dieser Übersicht werden alle aktuellen Temperaturen innerhalb der Anlage angezeigt. Dieses Untermenü ist schreibgeschützt, so dass ein Überschreiben der Temperaturen nicht möglich ist.

  • Seite 96: Speicher

    Instruktion ECL Comfort 210, Applikation A260 7.5 Speicher Mit Hilfe der Speicherfunktion (Aufzeichnung der Temperaturen) können Sie sich die von den angeschlossenen Fühlern gemessenen Temperaturen von heute, gestern, der letzten 2 Tage und der letzten 4 Tage in Diagrammform anzeigen lassen.

  • Seite 97: Ausgang Schreiben

    Instruktion ECL Comfort 210, Applikation A260 7.6 Ausgang schreiben Die Funktion „Ausgang schreiben“ wird verwendet, um eine oder mehrere Regelkomponenten zu überschreiben (deaktivieren). Diese Funktion ist insbesondere bei der Inbetriebnahme sinnvoll, um die einzelnen Regelkomponenten zu prüfen! Regelkomponenten Auswahl des Kreises...

  • Seite 98: System

    Beispiel: ECL Version In dem Untermenü „ECL Version“ finden Sie alle erforderlichen Informationen zu der Version Ihres Reglers. Wenn Sie wegen des Reglers Kontakt zu Ihrer Danfoss Niederlassung aufnehmen, halten Sie diese Informationen bitte bereit. Die Informationen zum ECL Applikationsschlüssel finden Sie im Untermenü...

  • Seite 99: Modbus Adresse

    Instruktion ECL Comfort 210, Applikation A260 7.7.3 Kommunikation Modbus Adresse Kreis Einstellbereich Werkseinstellung 1 ... 247 Ordnen Sie dem Regler eine Modbus-Adresse zu, wenn der Regler in einem Modbus-Netzwerk integriert ist. 1 ... 247: Vergeben Sie eine eindeutige Modbus-Adresse innerhalb des zulässigen Bereichs.
  • Seite 100 Instruktion ECL Comfort 210, Applikation A260 7.7.4 Sprache 2050 Sprache Kreis Einstellbereich Werkseinstellung Die lokale Sprache wird während des Installationsvorgangs eingestellt. Wollen Sie die Spracheinstellung später ändern und eine andere Englisch/Lokal Englisch Sprache außer Englisch wählen, müssen Sie die Applikation erneut installieren.

  • Seite 101: Weitere Informationen

    ECL Comfort 210, Applikation A260 8.0 Weitere Informationen 8.1 Häufig gestellte Fragen In diesem Abschnitt werden Begriffe zum ECL Comfort 210 und ECL Comfort 310 erläutert. Da hier Fragen zu beiden Reglertypen beantwortet werden, treffen einige Fragen möglicherweise nicht auf Ihren Reglertyp zu.
  • Seite 102 Instruktion ECL Comfort 210, Applikation A260 Wie füge ich eine zusätzliche Heizperiode ein? Sie können eine Heizperiode einstellen, indem Sie eine neue Ein- und Ausschaltzeit hinzufügen. Wie kann ich eine Heizperiode wieder löschen? Sie können eine Heizperiode wieder löschen, indem Sie für die Ein- und Ausschaltzeit denselben Wert eingeben.

  • Seite 103: Begriffsbestimmungen

    Instruktion ECL Comfort 210, Applikation A260 8.2 Begriffsbestimmungen In diesem Abschnitt werden Begriffe zum ECL Comfort 210 und ECL Comfort 310 erläutert. Da hier Fragen zu beiden Reglertypen beantwortet werden, treffen einige Fragen möglicherweise nicht auf Ihren Reglertyp zu. Luftkanaltemperatur Im Luftkanal gemessene Temperatur, die geregelt werden soll.
  • Seite 104 Instruktion ECL Comfort 210, Applikation A260 Werkseinstellungen Im ECL Applikationsschlüssel gespeicherte Einstellungen, die die Erstinbetriebnahme eines neuen Reglers erleichtern. Vorlauftemperatur Aktuell im Vorlauf gemessene Temperatur. Heizkurve Die Heizkurve bildet das Verhältnis zwischen aktueller Außentemperatur und erforderlicher Vorlauftemperatur ab. Heizkreis Der Kreis, der zur Aufheizung des Raumes/Gebäudes dient.
  • Seite 105 Instruktion ECL Comfort 210, Applikation A260 Raumtemperatur Die mit dem Raumtemperaturfühler oder der Fernbedienungsein- heit ECA 30/31 gemessene Temperatur. Die Raumtemperatur lässt sich nur dann genau regeln, wenn ein Raumtemperaturfühler angeschlossen ist. Die Raumtemperatur kann Einfluss auf die Vorlauftemperatur nehmen.
  • Seite 106 Instruktion ECL Comfort 210, Applikation A260 Handwerksbetrieb: Anlage errichtet von: Datum: Danfoss District Energy DEN-SMT/DK VI.LG.F1.03...
  • Seite 107 Instruktion ECL Comfort 210, Applikation A260 *087H9054* *VILGF103* Produced by Danfoss A/S © 02/2011...

Inhaltsverzeichnis
