2.5.5 Elektrischer Anschluss, Temperaturfühler Pt 1000 und andere Signale
A217/ A317:
Klemme Fühler/Bezeichnung
29 und 30 S1 Außentemperaturfühler*
28 und 30 S2 Versorgungstemperatur-
fühler
27 und 30 S3 WW-Temperaturfühler/
Speicherladetemperatur-
fühler** (A217.1 / A317.1)
WW-Temperaturfühler **
(A217.2 / A317.2)
26 und 30 S4
WW-Speicherlade-
temperaturfühler **
(nur A217.2 / A317.2)
25 und 30 S5
Rücklauftemperatur-
fühler
24 und 30 S6 oberer WW-Speicher-
temperaturfühler***
23 und 30 S7
Durchflussmesser/
Wärmemengenzähler
(Impulssignal nur für ECL
210)
22 und 30 S8
Unterer WW-Speicher-
temperaturfühler
21 und 30 nur ECL 310:
Nicht verwendet
20 und 30 nur ECL 310:
Nicht verwendet
*
Für Frostschutz verwendet. Ist der Außentemperaturfühler
nicht angeschlossen oder das Kabel kurzgeschlossen, geht
der Regler davon aus, dass die Außentemperatur 0 °C beträgt.
**
Der WW-Temperaturfühler/-Speicherladetemperaturfühler
muss immer angeschlossen sein, damit die Funktionalität
gewährleistet ist. Ist der Temperaturfühler nicht
angeschlossen oder das Kabel kurzgeschlossen, wird das
Motorregelventil geschlossen (Sicherheitsfunktion).
*** Dieser Fühler wird verwendet, wenn nur ein
Speichertemperaturfühler eingesetzt ist.
Werkseitig eingesetzte Brücke:
zwischen Klemme 30 und gemeinsamer Klemme
34 DEN-SMT/DK
ECL Comfort 210 / 310, Applikation A217 / A317
Typ
(empfohlen)
ESMT
ESM-11 / ESMB /
ESMC / ESMU
ESM-11 / ESMB /
ESMC / ESMU
ESM-11 / ESMB /
ESMC / ESMU
ESM-11 / ESMB /
ESMC / ESMU
ESMB /
ESMU
ESMB /
ESMU

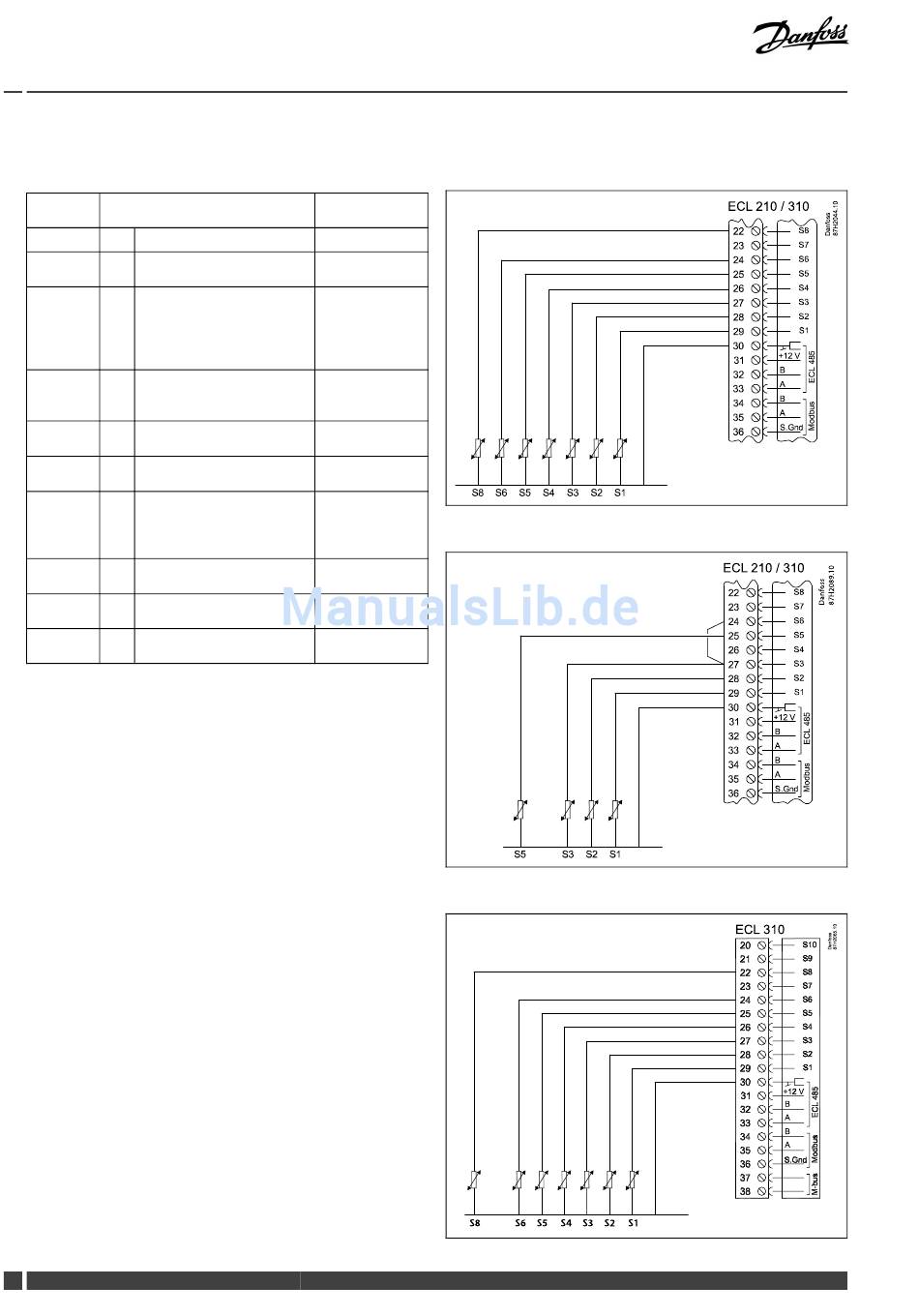

Anschlüsse für Anwendung 217.1 / 317.1, Beispiel d:
S8 S6 S5 S4
VI.LG.U1.03
ECL 210 / 310
ECL 210 / 310
ECL 310
S3 S2 S1
Danfoss District Energy
B
A
B
A
B
A
B
A
B
A
B
A
