5.2 Begrenzung der Rücklauftemperatur
Die Begrenzung der Rücklauftemperatur basiert auf einem
konstanten Temperaturwert.
Der Regler ändert automatisch die gewünschte Vorlauftemperatur,
sobald die Rücklauftemperatur den eingestellten Grenzwert über-
oder unterschreitet. Auf diese Weise wird eine der jeweiligen
Anwendung entsprechende Rücklauftemperatur erzielt.
Die Begrenzung erfolgt mit Hilfe einer PI-Regelung. Dabei reagiert
der P-Anteil (Einflussfaktor) schnell auf Änderungen und der
I-Anteil (Anpassungszeit) entsprechend langsamer. Der I-Anteil
dient dazu, kleine Abweichungen zwischen den Soll-Werten und
den tatsächlichen Werten auszugleichen. Dies erfolgt durch eine
Änderung der gewünschten Vorlauftemperatur.
Rückl. Begr. WW (Begrenzung der Rücklauftemperatur-
Warmwasser)
Kreis
1
Mit diesem Parameter wird der Grenzwert der Rücklauftemperatur für den
Warmwasserkreis vorgegeben.
Sobald die Rücklauftemperatur unter oder über den
Einstellwert fällt bzw. steigt, ändert der Regler automatisch
die Referenzvorlauftemperatur, um wieder die gewünschte
Rücklauftemperatur zu erreichen. Der Einfluss wird unter „Max.
Einfluss" und „Min. Einfluss" eingestellt.
Max. Einfluss (Rücklauftemperatureinfluss - maximaler
Einfluss)
Kreis
1
Über diesen Parameter wird festgelegt, wie stark die Referenzvorlauftem-
peratur angepasst werden soll, wenn die tatsächliche Rücklauftemperatur
höher als der berechnete Grenzwert ist.
Einfluss größer Null:
Die Referenzvorlauftemperatur wird erhöht, wenn die
Rücklauftemperatur den berechneten Grenzwert überschreitet.
Einfluss kleiner Null:
Die Referenzvorlauftemperatur wird abgesenkt, wenn die
Rücklauftemperatur den berechneten Grenzwert überschreitet.
Danfoss District Energy
ECL Comfort 210 / 310, Applikation A217 / A317
11030
Einstellbereich Werkseinstellung
10 ... 110 °C 40 °C
11035
Einstellbereich Werkseinstellung
-9.9 ... 9.9 -2.0
Einfluss
Sind die Werte für die Einflussparameter zu hoch und/oder die
Anpassungszeit zu niedrig gewählt, besteht die Gefahr, dass unstabile
Regelverhältnisse auftreten.
Beispiel:
Die Rücklauftemperaturbegrenzung wird ab 50 °C aktiviert.
Der min. Einfluss ist auf -2.0 eingestellt.
Die aktuelle Rücklauftemperatur ist 2 °C zu hoch.
Ergebnis:
Die Referenzvorlauftemperatur wird um -2.0 x 2 °C = -4 °C abgesenkt.
Bei Fernwärmeheizungen wird dieser Parameter in der Regel auf einen
Wert kleiner 0 eingestellt, um eine zu hohe Rücklauftemperatur zu
vermeiden.
Bei Heizungsanlagen mit Kessel wird dieser Parameter in der Regel
auf den Wert 0 eingestellt, weil höhere Rücklauftemperaturen hier
durchaus zulässig sind (siehe auch den Hinweis unter „Min. Einfluss").

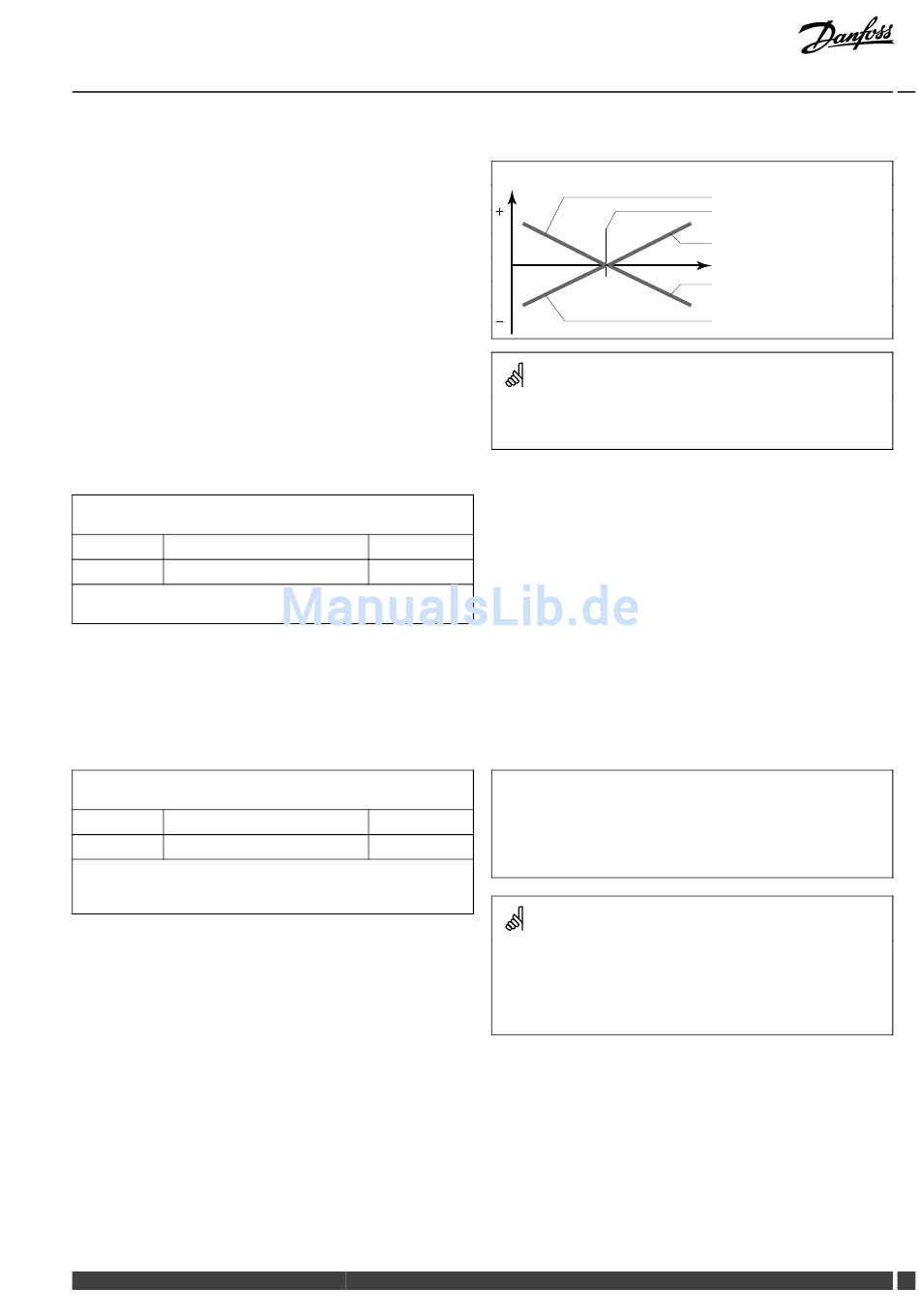

VI.LG.U1.03
Min. Einfluss > 0
„Rückl. Begr. WW"
Max. Einfluss > 0
Rücklauftemperatur
Max. Einfluss < 0
Min. Einfluss < 0
DEN-SMT/DK 63
