12.2

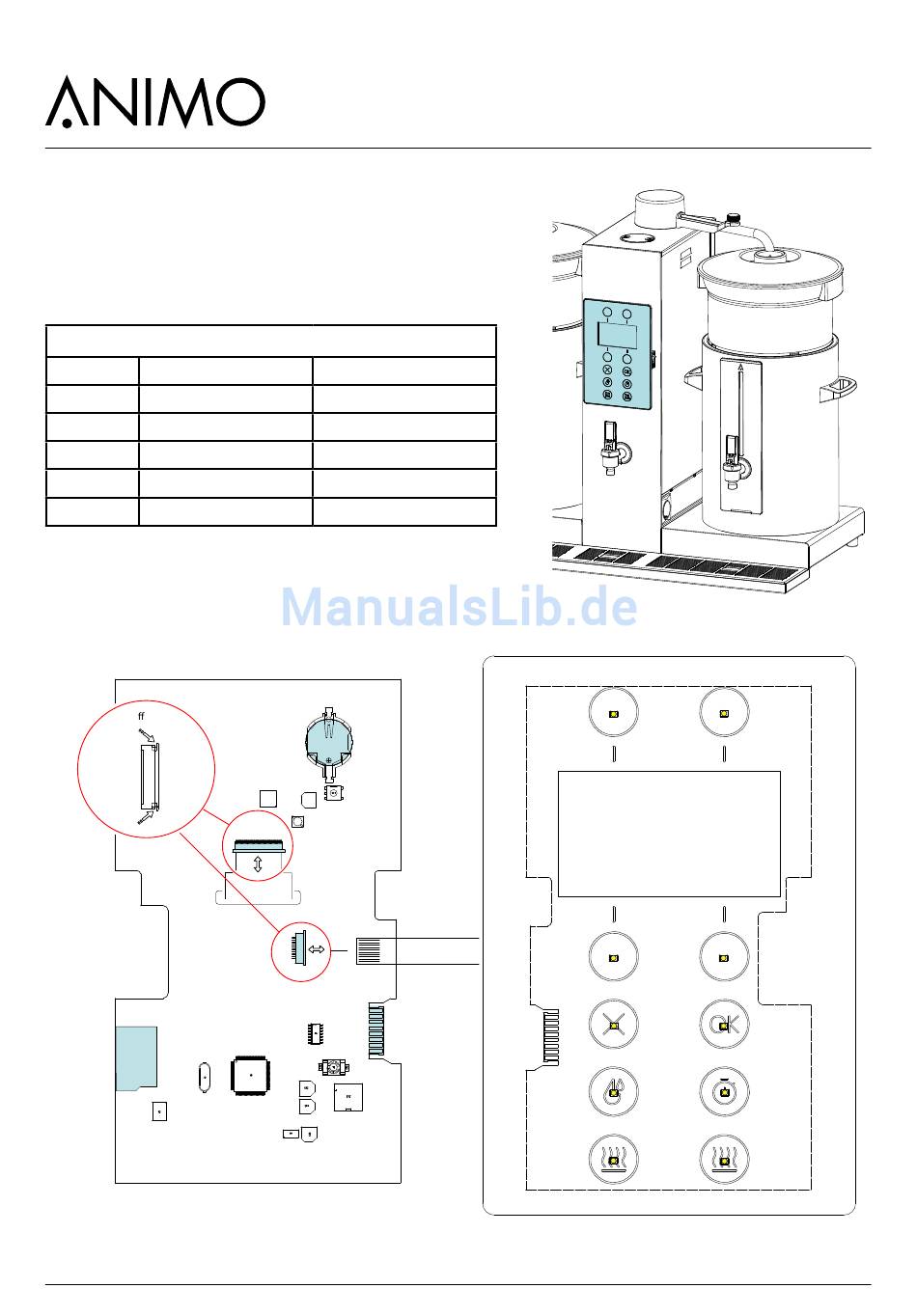

Interface und Display

Das Interface verbindet alle Komponenten, die sich in
und an der Tür befinden und ist an der Hauptplatine mit
einem Kabel angeschlossen.
Interface und Display
Anschluss
K1 Display-Anschluss
CN1 Vordere Tastatur
U4 Hauptsteuerung
Batterie Back-up Batterie
K3 SD-Kartenschlitz
Hinterseite Interfaceplatine
Ö nen
K3
SD
Kartenschlitz
Anmerkungen
Batterie
CR2032
Display
K1
Vordere
Tastatur
CN1
Hauptsteuerung
U4
Vorderseite Interfaceplatine + Kapazitative Tastatur
44
ComBi-Line
LED'S
01/2018 Rev. 1.0
