6.1

Aufbau des Bedienfelds

Das Bedienfeld [1.3] ist mit kapazitiven Tasten ausgestattet. Eine bloße Berührung der Tastenfelder auf
dem Bedienfeld mit Ihrem Finger löst eine Aktion aus. Dies nennt man „kapazitative Sensortechnologie"
und basiert auf der konstanten Überwachung der elektrischen Kapazität des Berührungsbereich, die
von einem menschlichen Finger verändert werden kann.
Ein klares 4,3" Farbdisplay [1.2] informiert den Benutzer, zusammen mit beleuchteten Tasten, über die
Aktionen, die gerade laufen oder gestartet werden müssen (interaktiv).
Der Ein-/Ausschalter befindet sich auf der rechten Seite des Felds, zusammen mit einem SD-Kartenschlitz,
um Softwareaktualisierungen durchzuführen und ein Logo, Händlerinformationen oder Kontaktdetails
hochzuladen, wenn ein Fehler angezeigt wird.

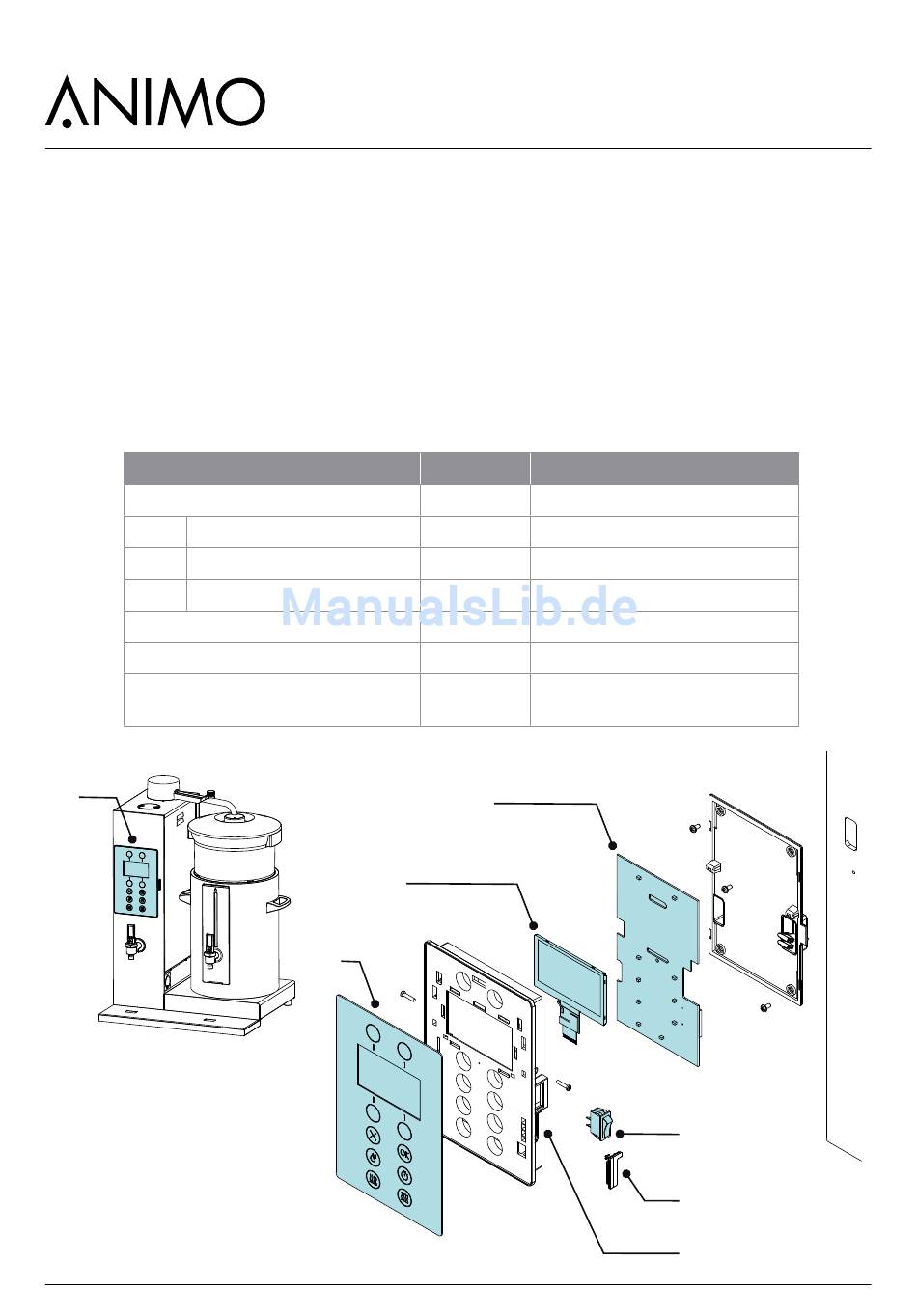

Hauptkomponenten

1. Benutzeroberfläche
1.1 Interfaceplatine
1.2 Farbdisplay
1.3 Kapazitative Tastatur
2. EIN-/AUS-Schalter
3. Gummideckel
4. SD-Kartenschlitz
1
Art. Nr.
1006371
1006574
1006576
1005672
1005974
1005949
1.1
1.2
1.3
16

Technische Daten

4.3 ZOLL 480x272
250 V 16 A
SD-Schlitz, einstecken /
herausziehen
2
3
4
ComBi-Line
01/2018 Rev. 1.0
