Netzspannung

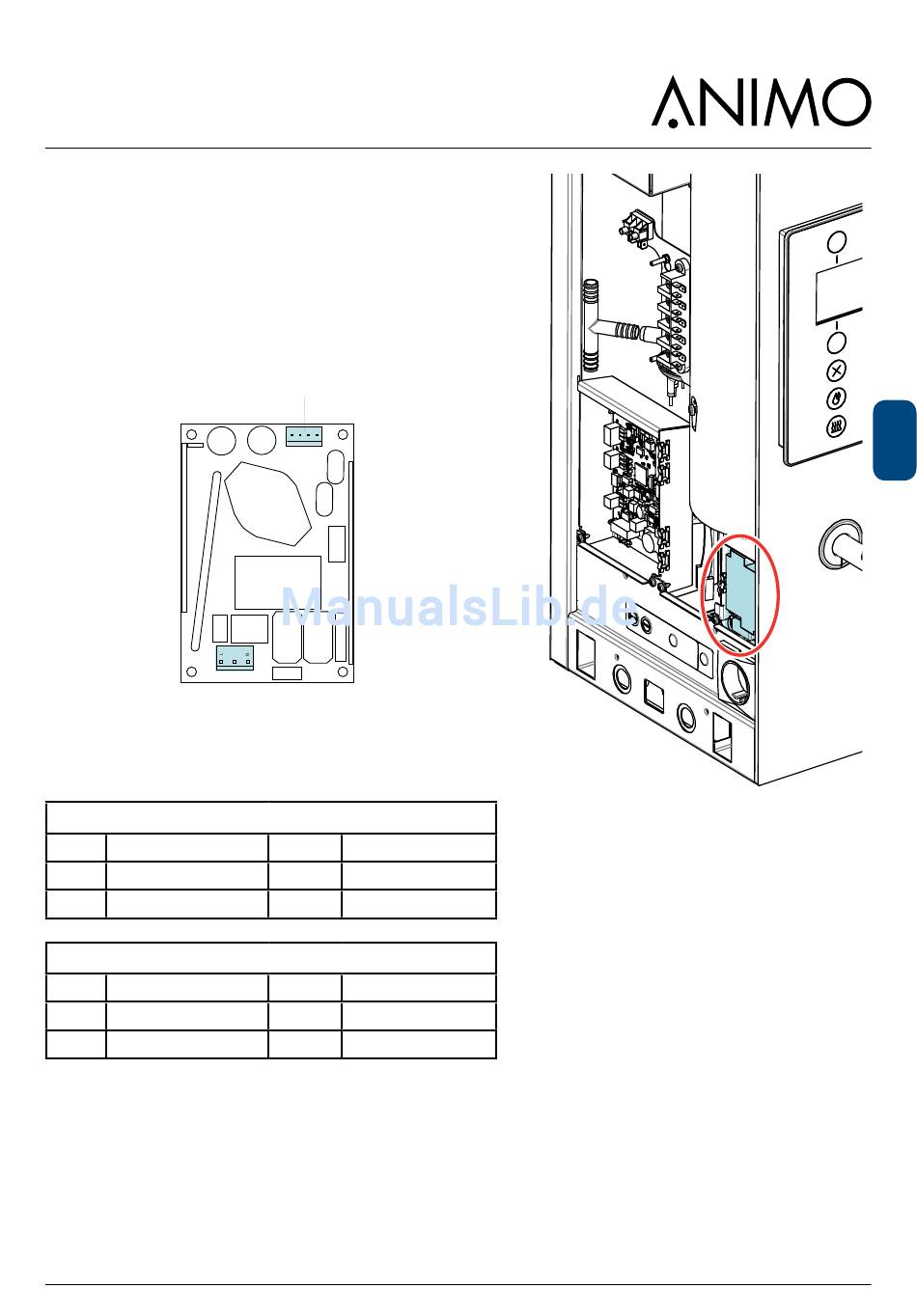

Die 24 Vdc Versorgung besteht aus einer geschalteten
Stromversorgung von 24 Vdc - 60 W und ist durch
Entfernen der Rückseite der Maschine zugänglich.
• Bei einer Überlastung wird die Stromversorgung
automatisch ausgeschaltet. Stellen Sie die
Stromversorgung wieder her, indem Sie den
Hauptschalter wieder aus- und einschalten.
100-240 Vac
12.3.1 Anschlüsse
Stecker 24 Vdc
Pin
1-2 24 Vdc +
3-4 24 Vdc -
Stecker 100-240 Vac
Pin
1 230 Vac Neutral
3 230 Vac Phase
01/2018 Rev. 1.0
+24V GND
Farbe Anmerkungen
Rot
Schwarz
Farbe Anmerkungen
Gelb
Blau
