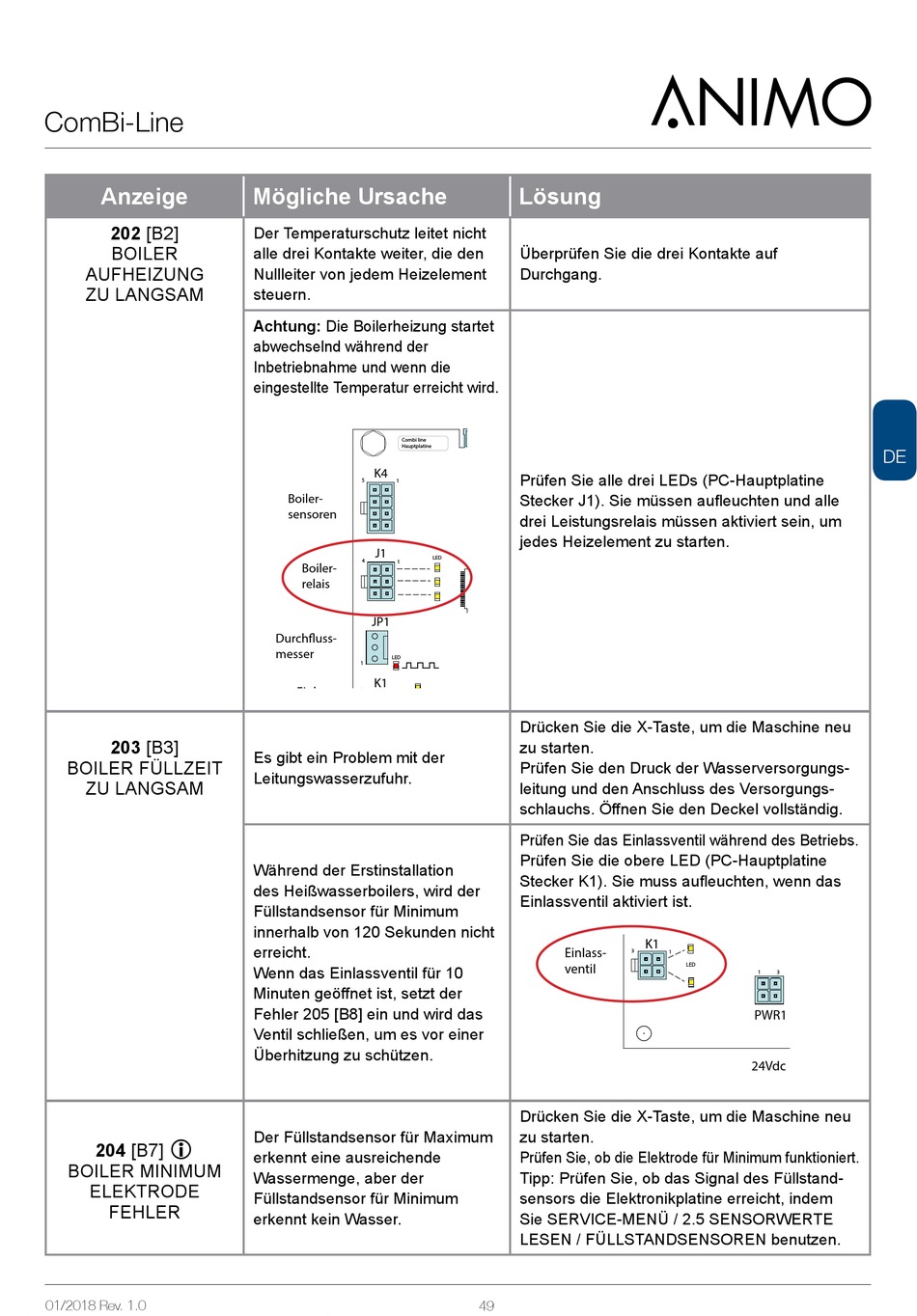

Animo ComBi-Line CB5 Wartungsbuch Seite 49

ComBi-Line
Anzeige
202 [B2]
BOILER
AUFHEIZUNG
ZU LANGSAM
203 [B3]
BOILER FÜLLZEIT
ZU LANGSAM

204 [B7]
BOILER MINIMUM
ELEKTRODE
FEHLER
01/2018 Rev. 1.0
Mögliche Ursache
Der Temperaturschutz leitet nicht
alle drei Kontakte weiter, die den
Nullleiter von jedem Heizelement
steuern.
Achtung: Die Boilerheizung startet
abwechselnd während der
Inbetriebnahme und wenn die
eingestellte Temperatur erreicht wird.
Combi line
Hauptplatine
K4
5
1
Boiler-
sensoren
J1
4
1
Boiler-
relais
JP1
Durch uss-
messer
LED
1
K1
Einlass-
3
1
ventil LED
Es gibt ein Problem mit der
Leitungswasserzufuhr.
Während der Erstinstallation
des Heißwasserboilers, wird der
Füllstandsensor für Minimum
innerhalb von 120 Sekunden nicht
erreicht.
Wenn das Einlassventil für 10
Minuten geöffnet ist, setzt der
Fehler 205 [B8] ein und wird das
Ventil schließen, um es vor einer
Überhitzung zu schützen.
Der Füllstandsensor für Maximum
erkennt eine ausreichende
Wassermenge, aber der
Füllstandsensor für Minimum
erkennt kein Wasser.
Lösung
Überprüfen Sie die drei Kontakte auf
Durchgang.
Haupt-
platine
K3
CN100
Prüfen Sie alle drei LEDs (PC-Hauptplatine
Stecker J1). Sie müssen aufleuchten und alle
drei Leistungsrelais müssen aktiviert sein, um
jedes Heizelement zu starten.
1
J2
LED LED
1
K2
LED
1 3
Drücken Sie die X-Taste, um die Maschine neu
1
zu starten.
PWR1 Boiler-
Prüfen Sie den Druck der Wasserversorgungs-
sensoren
leitung und den Anschluss des Versorgungs-
24Vdc
schlauchs. Öffnen Sie den Deckel vollständig.
Boiler-
Prüfen Sie das Einlassventil während des Betriebs.
relais
Prüfen Sie die obere LED (PC-Hauptplatine
Stecker K1). Sie muss aufleuchten, wenn das
Durch uss-
Einlassventil aktiviert ist.
messer
Einlass-
ventil
Drücken Sie die X-Taste, um die Maschine neu
zu starten.
Prüfen Sie, ob die Elektrode für Minimum funktioniert.
Tipp: Prüfen Sie, ob das Signal des Füllstand-
sensors die Elektronikplatine erreicht, indem
Sie SERVICE-MENÜ / 2.5 SENSORWERTE
LESEN / FÜLLSTANDSENSOREN benutzen.
49
Ka ee-
sensoren
7
Ka ee-
relais
4
Haupt-
platine
Behälter- Combi line
Hauptplatine
relais CN100
K4
3
5 1
J1
LED
4
1
JP1
LED
1
K1
3
1
LED
1 3
PWR1
24Vdc
DE
