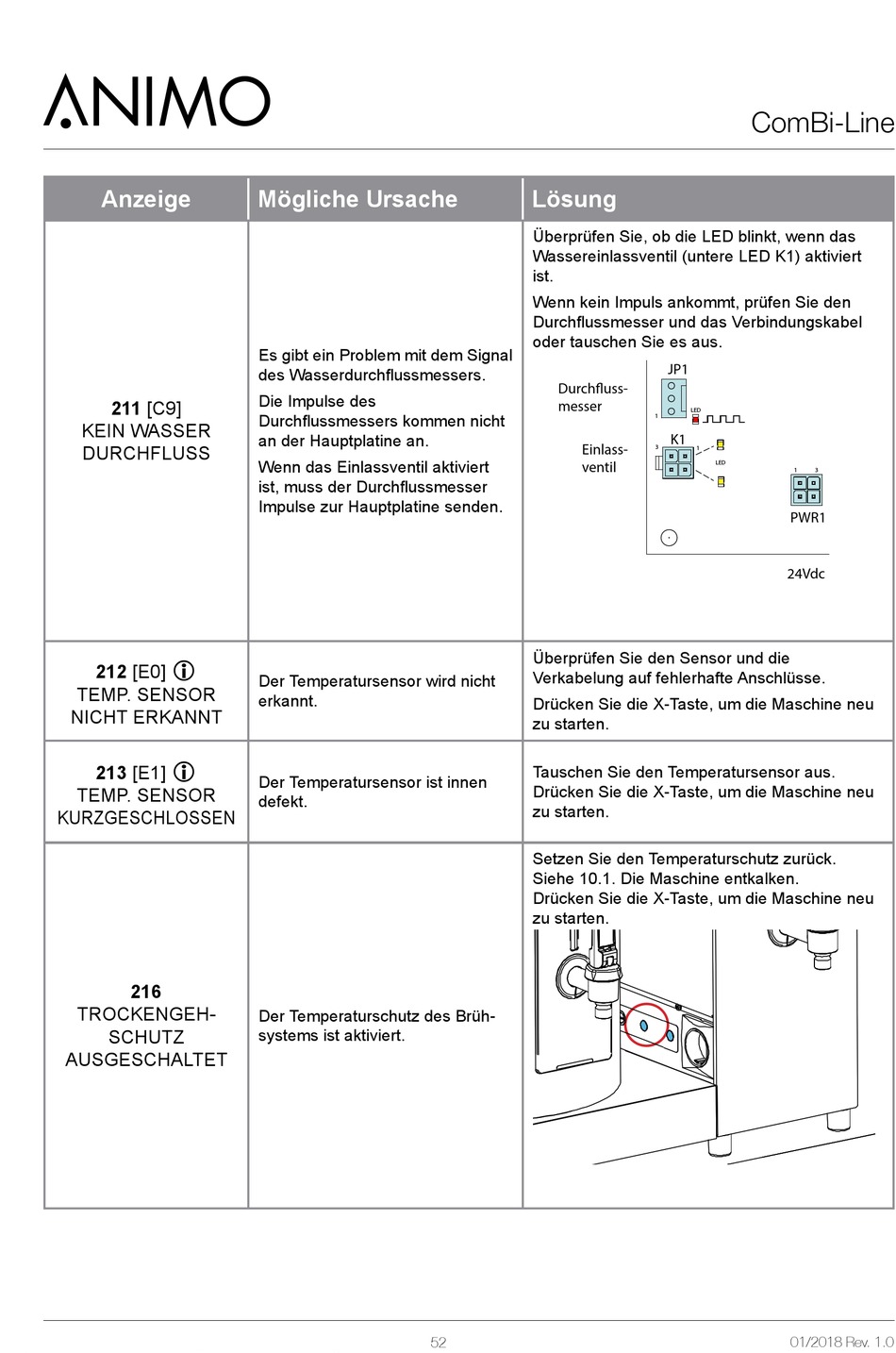

Trockengeh- Schutz Ausgeschaltet - Animo ComBi-Line CB5 Wartungsbuch

Anzeige
211 [C9]
KEIN WASSER
DURCHFLUSS

212 [E0]
TEMP. SENSOR
NICHT ERKANNT

213 [E1]
TEMP. SENSOR
KURZGESCHLOSSEN
216
TROCKENGEH-
SCHUTZ
AUSGESCHALTET
Mögliche Ursache
Es gibt ein Problem mit dem Signal
des Wasserdurchflussmessers.
Die Impulse des
Durchflussmessers kommen nicht
an der Hauptplatine an.
Wenn das Einlassventil aktiviert
ist, muss der Durchflussmesser
Impulse zur Hauptplatine senden.
Der Temperatursensor wird nicht
erkannt.
Der Temperatursensor ist innen
defekt.
Der Temperaturschutz des Brüh-
systems ist aktiviert.
52
Combi line
Hauptplatine
Lösung
K4
5 1
Boiler-
Überprüfen Sie, ob die LED blinkt, wenn das
sensoren
Wassereinlassventil (untere LED K1) aktiviert
ist.
J1
Wenn kein Impuls ankommt, prüfen Sie den
4
1
Boiler-
Durchflussmesser und das Verbindungskabel
relais
oder tauschen Sie es aus.
JP1
Durch uss-
messer
LED
1
K1
Einlass-
3
1
ventil
Überprüfen Sie den Sensor und die
Verkabelung auf fehlerhafte Anschlüsse.
Drücken Sie die X-Taste, um die Maschine neu
zu starten.
Tauschen Sie den Temperatursensor aus.
Drücken Sie die X-Taste, um die Maschine neu
zu starten.
Setzen Sie den Temperaturschutz zurück.
Siehe 10.1. Die Maschine entkalken.
Drücken Sie die X-Taste, um die Maschine neu
zu starten.
Haupt-
ComBi-Line
platine
CN100
LED LED
LED LED
1 3
PWR1
24Vdc
01/2018 Rev. 1.0
