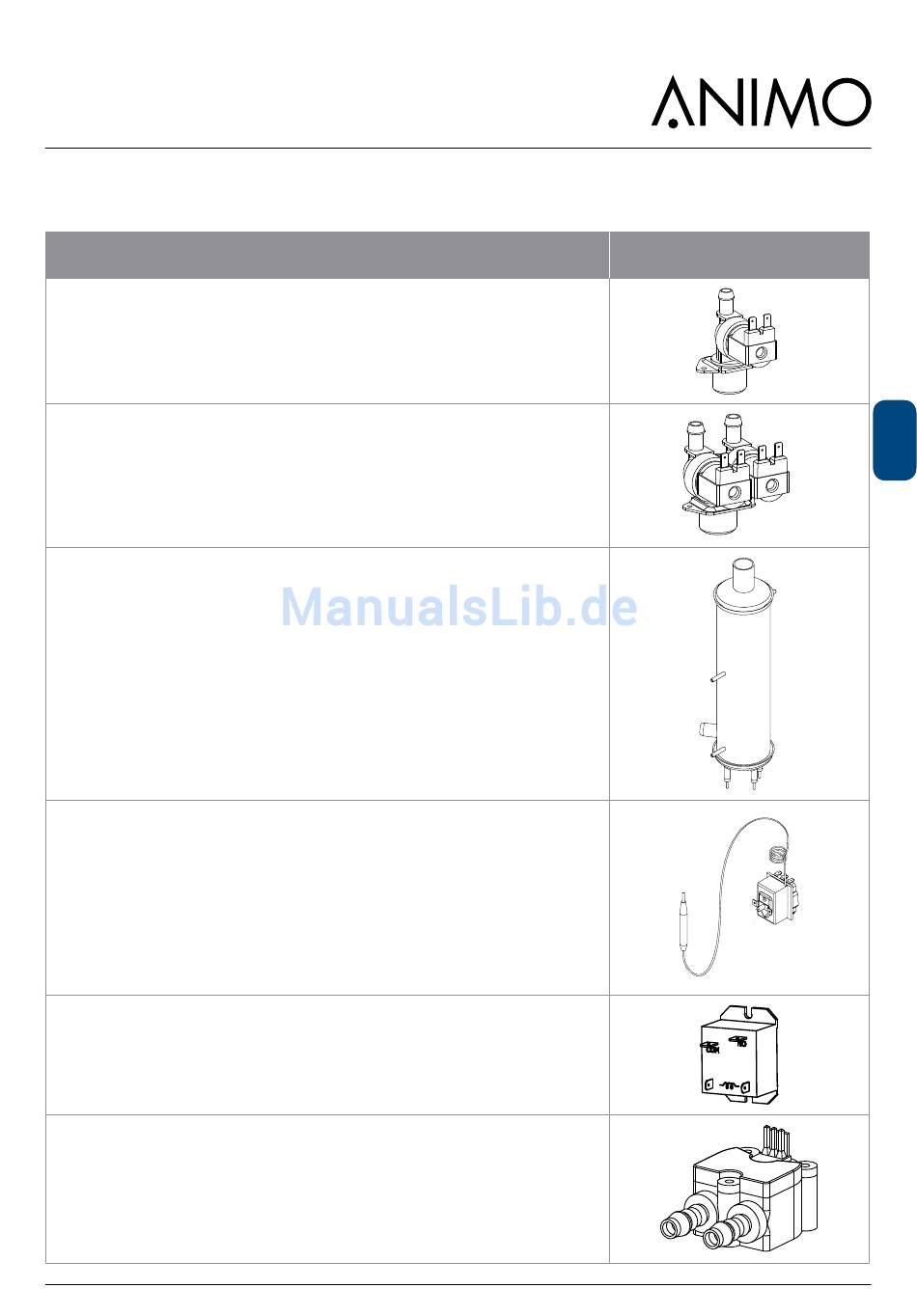

Komponenten - Animo ComBi-Line CB5 Wartungsbuch

ComBi-Line
4.

KOMPONENTEN

Öffnet und schließt die Wasserzuleitung, 24 Vdc Spulenschließung
Der Wasserfluss beträgt ca. 3 Liter/Min.
Doppeltes Einlassventil [1006107]
Öffnet und schließt die Wasserzuleitung, 24 Vdc Spulenschließung
Boiler: links / Wasserfluss beträgt ca. 1,5 Liter/Min.
Kaffee: rechts / Wasserfluss beträgt ca. 3 Liter/Min.
Vollständig aus dem Material AISI 304 hergestellt.
(Ausgenommen der Trockengehschutz)
Heizelement CB5 H1 [03221] 3x230/400 V 3000 W
Heizelement CB10 H1 [03222] 3x230/400 V 6000 W
Heizelement CB20 H1 [03223] 3x230/400 V 9000 W
Siehe Kapitel 5 und 7 für den Betrieb.
Trockengehschutz Kaffeesystem [03089]
Aktivierungstemperatur: 90 °C / 3-polig / manuelles Reset.
Dieses 3-polige Wärmethermostat schaltet alle Heizelemente aus,
wenn der untere Teil des Durchlauferhitzers überhitzt wird.
Siehe Kapitel 7.1 für den Betrieb.
Leistungsrelais [1004596]
Jedes Heizelement und beide Wandsteckdosen (Kaffeebehälter)
werden durch dieses Leistungsrelais gesteuert.
Durchflussmesser [02088] / Einlass Ø 3 mm
Messung der gelieferten Wassermenge durch rotierende
Magneten und einen zweipoligen Hall-Geber. Achten Sie auf die
01/2018 Rev. 1.0
Komponente
Einlassventil [1006106]
Durchlauferhitzer
24 Vdc / 23 A 250 Vac
Fließrichtung!
9
DE
