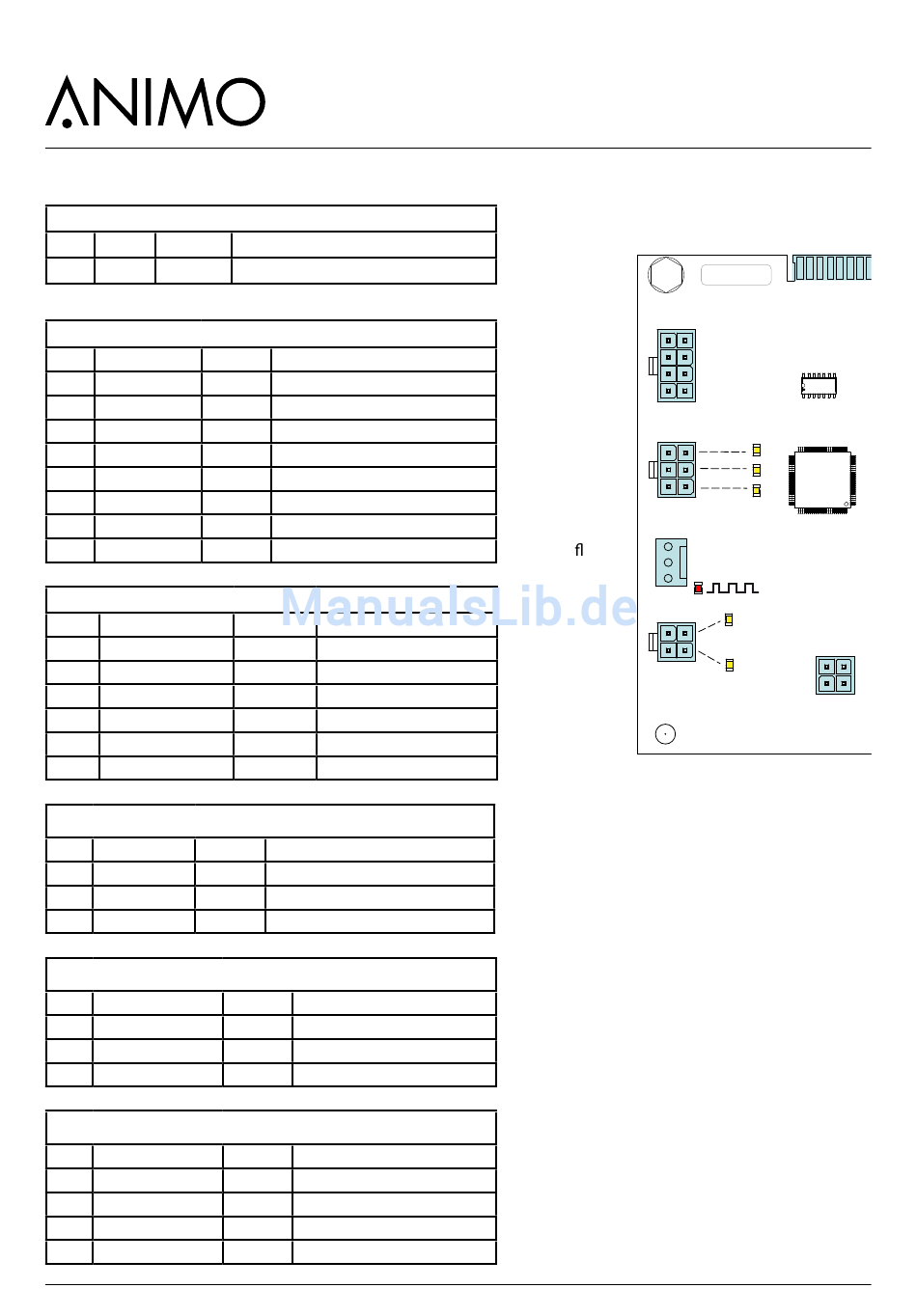

12.1.1 Eingänge der Hauptplatine
Stecker CN100
Pin Sensor Farbe
1 - 8 Signal Schwarz
Stecker K4 Boilersensoren (Füllstand und Temp.)
Pin Sensor Farbe
1 Mindeststand Braun
2 Masse Grün
3 NTC Sensor Violett
4 Boilererkennung Schwarz
5 Masse (GND) Grün
6 - -
7 NTC Sensor Violett
8 Boilererkennung Schwarz
Stecker J1 Boilerrelais
Pin Leistungsrelais
1 Heizung 1
2 Heizung 2
3 Heizung 3
4 Masse 1
5 Masse 2
6 Masse 3
Stecker JP1 Durchflussmesser
Pin Farbe
1 Impuls Weiß
2 Masse (GND) Schwarz
3 +24 Vdc Braun

Stecker K1 Einlassventile

Pin
1 Kaffeeeinlassventil
2 Boilereinlassventil
3 Masse (GND)
Stecker K2 Behälterrelais
Pin Leistungsrelais
1 Steckdose Links
2 Steckdose Rechts
3 Masse
4 -
Anmerkungen
Alle Signale von vorne zur Hauptplatine
Anmerkungen
Erkennungspin 4-8 Boiler vorhanden
Erkennungspin 4-8 Boiler vorhanden
Farbe Anmerkungen
Rot
Grün
Orange
Schwarz
Schwarz
Schwarz
Anmerkungen
Rote LED blinkt während Impulsen
Farbe Anmerkungen
Braun
Rot
Schwarz
Farbe Anmerkungen
Gelb
Weiss
Schwarz
-
Boiler-
sensoren
Boiler-
relais
Durch uss-
messer
Einlass-
ventil
42
ComBi-Line
Haupt-
platine
Combi line
Hauptplatine
CN100
K4
5
1
J1
LED
4
1
JP1
LED
1
K1
3
1
LED
1
PWR1
24Vdc
01/2018 Rev. 1.0
