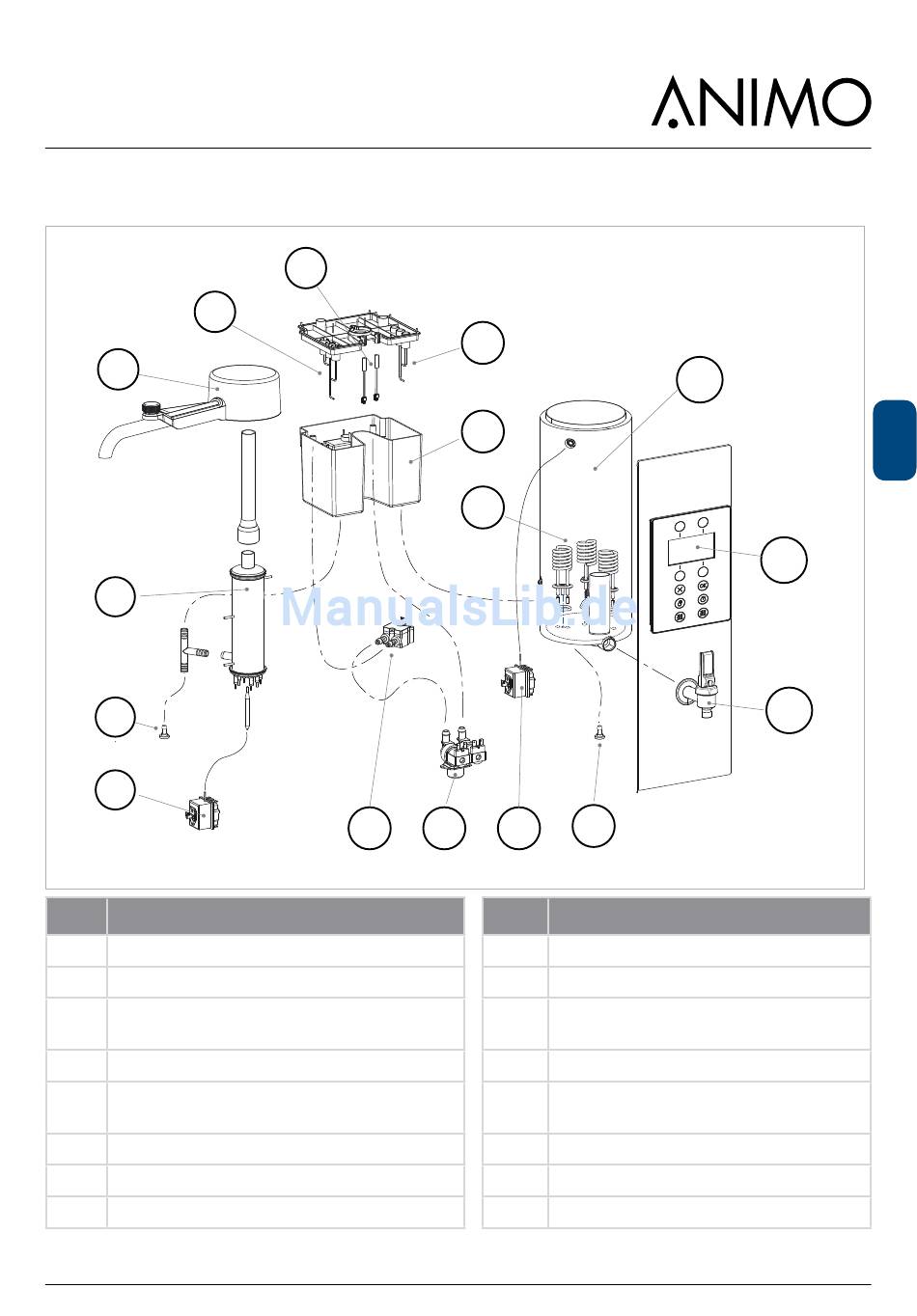

FUNKTIONSPRINZIP

2
1
16
15
14
Pos

Beschreibung

1. Schwenkarm
2. Füllstandsensoren Brühsystem
3. Kaltwassertankdeckel
4. Füllstandsensoren Heißwasserversorgung
Kaltwassertank Brüh- und
5.
Heißwassersystem
6. Heizelemente Heißwasserversorgung
7. Heißwassertank
8. Bedienfeld
01/2018 Rev. 1.0
3
13 12
4
5
6
10
11
Pos Beschreibung
9. Heißwasserhahn
10. Ablauf Heißwasserversorgung
Trockengehschutz
11.
Heißwasserversorgung
12. Einlassventil (nur Kaltwasser)
13. Durchflussmesser Brühsystem
14. Trockengehschutzsystem Brühsystem
15. Ablauf Brühsystem
16. Durchlauferhitzer Brühsystem
7
7
8
9
