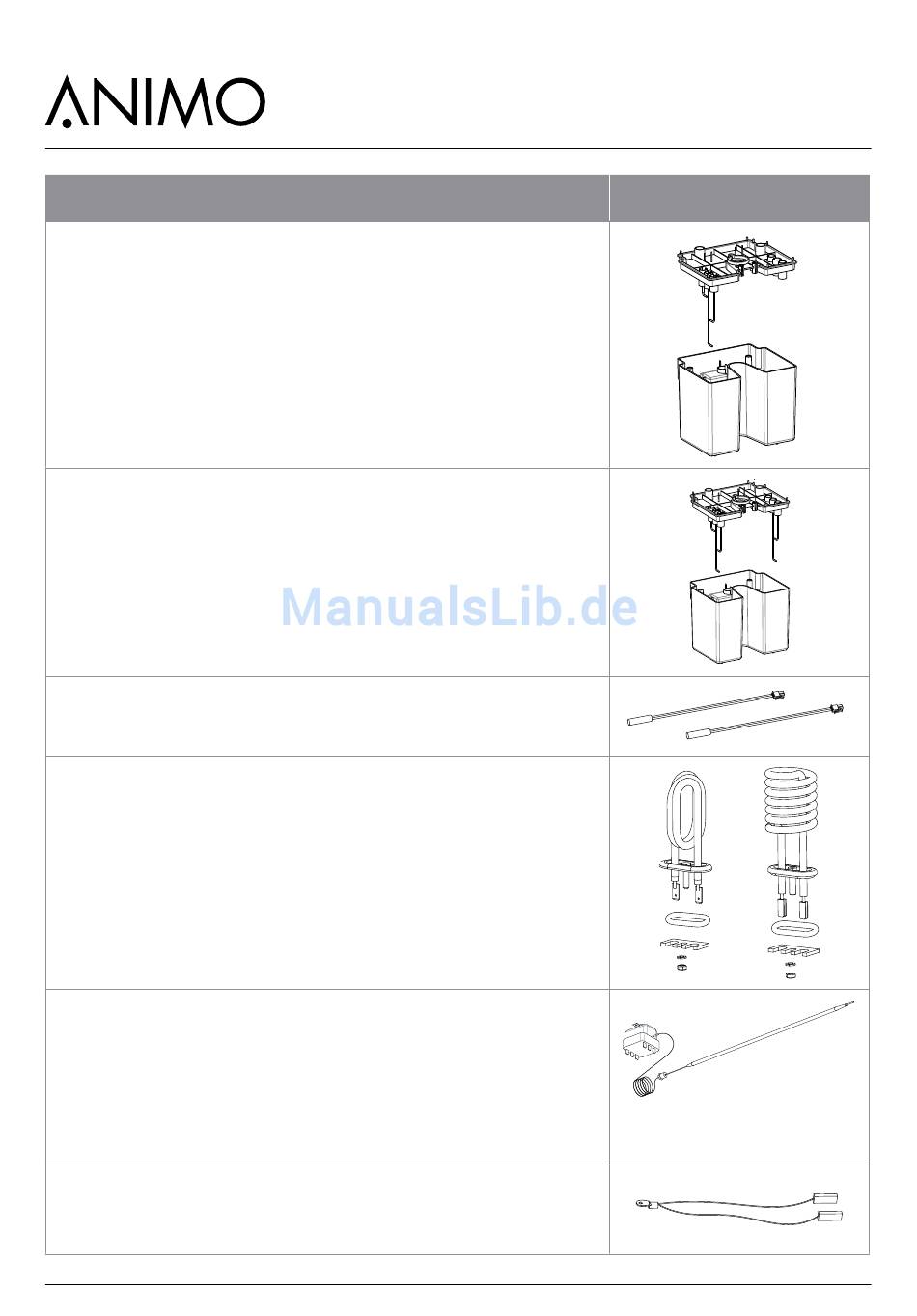

Kaltwassertank [07971] + Abdeckung [12349]
nur mit Füllstandsensoren für das Brühsystem (Modelle CB)
Die linke Seite wird für den Kaltwassereinlass des Kaffeesystems
Kaltwassertank [07971] + Abdeckung [12348]
mit Füllstandsensoren für das Brühsystem und die
Heißwasserversorgung (Modelle CB W)
Die linke Seite wird für den Kaltwassereinlass des Kaffeesystems
Die rechte Seite wird für den Kaltwassereinlass des
Heißwasserboilers benutzt.
Beide Seiten teilen sich einen Überlaufabfluss.
Kontrolliert die Position des Schwenkarms und den
Vollständig aus dem Material AISI 304 hergestellt.
Heizelement CB5W [03220] 230 V 1100 W
Heizelement CB10W/20W [1006294] 230 V 2000 W
Siehe Kapitel 5.2 für den Betrieb.
Trockengehschutz Boilersystem [03106]
Aktivierungstemperatur: 130 °C / 3-polig / manuelles Reset.
Dieses 3-polige Wärmethermostat schaltet alle Heizelemente aus,
wenn die Heizelemente des Boilers trockenlaufen.
Misst die Wassertemperatur des Boilers.
Er ist an der Außenseite des Tanks angebracht.
Komponente
benutzt.
benutzt.
Reedkontakt [03063]
Kaffeebehältern.
Boilerheizelement
NTC Sensor [80063]
