ComBi-Line

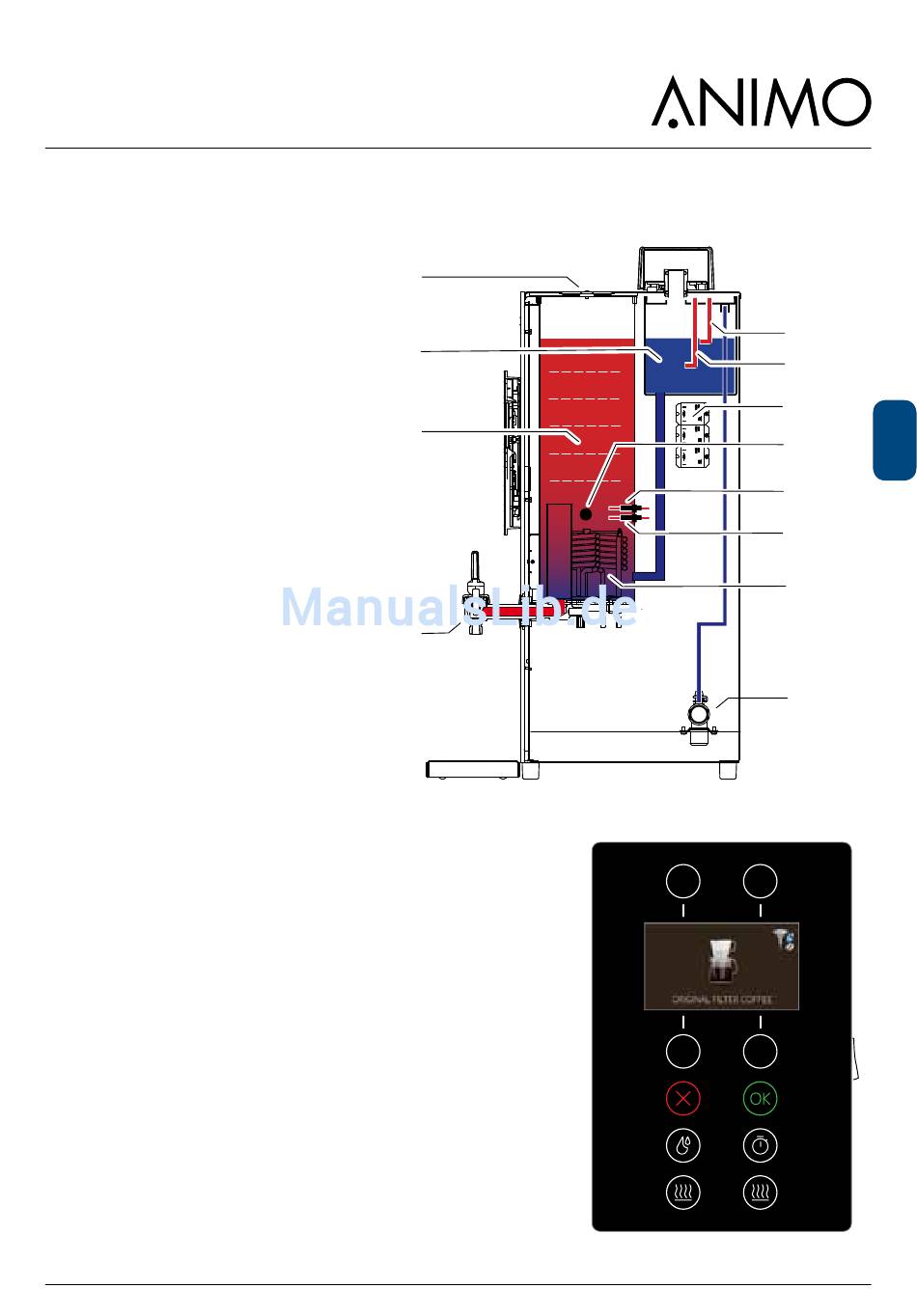

5.1 Heißwasserversorgung
Geeignet CB5 W, CB10 W und CB20 W
A. Füllstandsensor für Maximum
B. Masse Füllstandsensor
C. Leistungsrelais (3x)
D. Temperatursensor
E. Füllstandsensor für Minimum
F. Masse Füllstandsensor
G. Heizungen (3x)
H. Einlassventil
I. Heißwasserhahn
J. Heißwassertank
K. Kaltwassertank
L. Dampfauslass
EIN/AUS
Die Maschine mit dem Ein/Aus-Schalter
[11] einschalten. Auf der Anzeige erscheint
das Animo Logo, gefolgt vom Bildschirm:
Drücken Sie OK [6], um zu beginnen.
Erstbefüllung
Drücken Sie die Ein/Aus-Taste [7] der Heißwasserversorgung.
Das Einlassventil [H] öffnet sich und das Wasser fließt in den
Kaltwassertank [K]. Der Kaltwassertank und der Heißwassertank
[J] sind zwei miteinander kommunizierende Kessel. Da der
Heißwasserboiler leer ist, wird der Füllvorgang fortgesetzt, bis
der Füllstandsensor für Minimum [E] 30 Sekunden überschritten
wurde. Von diesem Zeitpunkt an, werden die Heizelemente (3x)
abwechselnd von den Leistungsrelais [C] eingeschaltet
Aufheizen und Auffüllen in Etappen
Die Heizelemente heizen den ersten Wassereinlass auf die
vorgegebene Temperatur auf (95 °C). Nachdem diese Temperatur
erreicht wurde, öffnet sich das Einlassventil [H] für 30 Sekunden.
Ca. 0,75 Liter Wasser gelangen in den Kaltwassertank [K],
das direkt in den Heißwassertank [J] transportiert wird. Dieses
Wasser wird auf die gleiche Art aufgeheizt, bis die vorgegebene
Temperatur erreicht wird. Bevor die vorgegebene Temperatur
erreicht wird, werden die Heizungen abwechselnd abgeschaltet.
Dieser Vorgang wird solange wiederholt, bis der Füllstandsensor
für Maximum [A] erreicht wird
01/2018 Rev. 1.0
L
K
J
I
13
A
B
C
D
E
F
G
H
1
2
3 4
11
5 6
7 8
9 10
A
B
C
D
E
DE
F
G
H
0
I
