AVVERTENZA–La porta dati circolare e i connettori ossimetro posti sul fianco del modulo SmartLink sono
utilizzati per collegare gli accessori al dispositivo. I connettori devono essere utilizzati solo con accessori il cui
utilizzo è stato approvato da DeVilbiss. Non collegare altri dispositivi ai connettori in quanto potrebbero
danneggiare il CPAP, il modulo SmartLink e/o il dispositivo che si sta tentando di collegare.
Assicurarsi di leggere e capire bene le informazioni contenute in questa guida. Tali informazioni consentono di
comprendere appieno il funzionamento del modulo SmartLink ed eseguire correttamente la manutenzione del
dispositivo. Osservando queste istruzioni e il consiglio del medico, il modulo SmartLink diventerà uno
strumento efficace di complemento al trattamento CPAP.

coNSERVaRE QuEStE iStRuZioNi

MoNtaggio

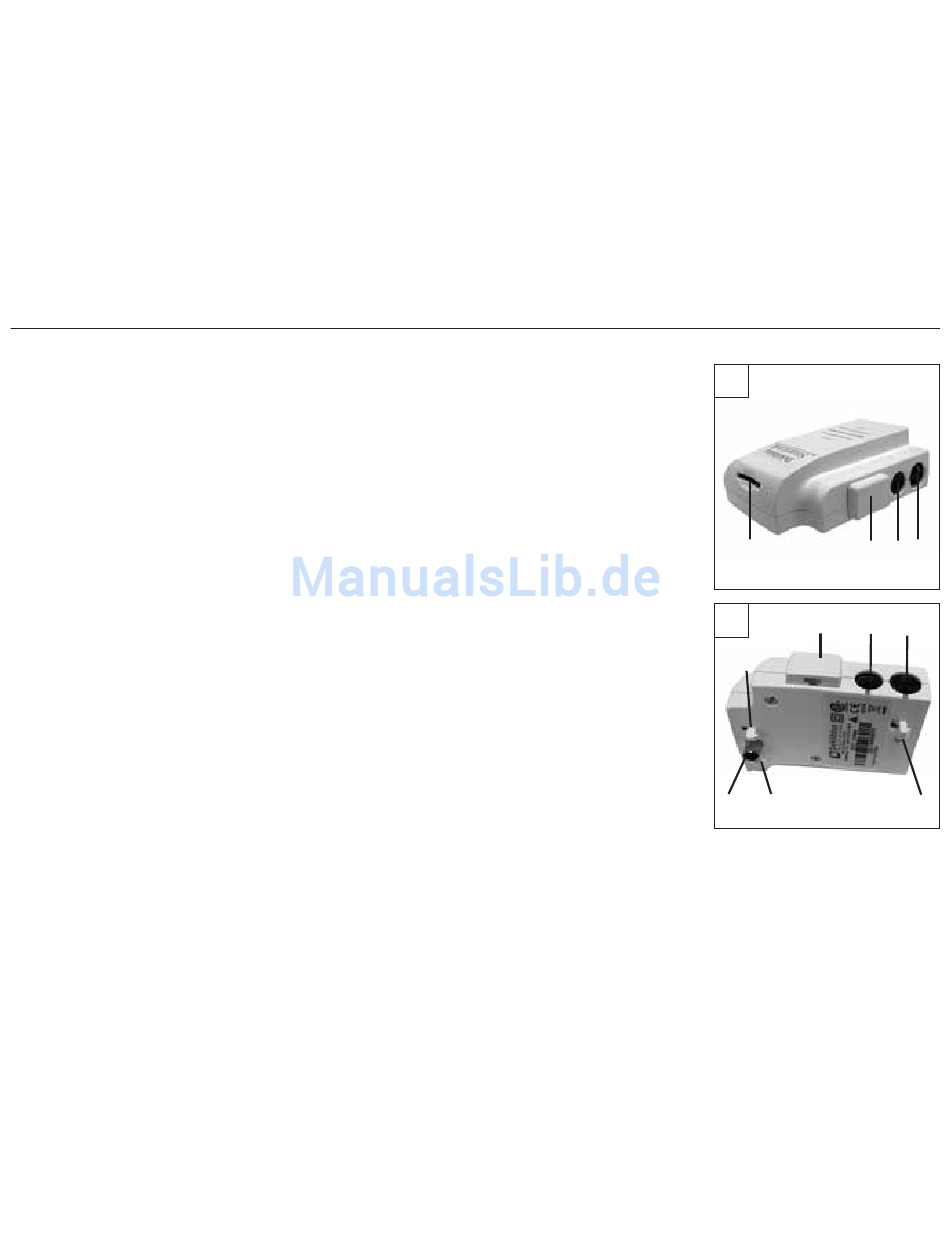

parti fondamentali del modulo Smartlink

1. Slot della scheda dati
2. Pulsante di sgancio
3. Porta di connessione dati per accessori secondari
4. Porta di collegamento ossimetro
5. Connettore dati primario
6. Linguette di bloccaggio (3 linguette)
7. Guida di istruzioni (non in figura)

collegamento al cpap

NOTA–Il CPAP potrebbe essere stato fornito con il dispositivo SmartLink
collegato. In caso di ricezione del modulo separatamente dal CPAP, utilizzare la
procedura descritta di seguito per collegare correttamente il modulo al CPAP.
1. Posizionare il connettore dati primario sul retro del modulo SmartLink.
Allineare ed agganciare il connettore dati primario nel connettore circolare
DIN posto sul retro del CPAP. Contemporaneamente, allineare ed
agganciare le tre linguette sul modulo con le tre cavità di bloccaggio poste
sul retro del CPAP Figura 1.
2. Premere con decisione il modulo sul retro del CPAP fino a che non è
completamente agganciato e bloccato in posizione Figura 2. Un clic
sonoro conferma che il modulo è ben collegato al CPAP. Controllare visivamente che non vi sia alcuno
spazio tra il modulo e il CPAP.
Scollegamento del modulo dal cpap
Per scollegare il modulo dal CPAP:
1. Premere a fondo il pulsante di sgancio sul fianco del modulo.
2. Estrarre il modulo dal CPAP tirandolo all'indietro.
ATTENZIONE- Il modulo deve essere estratto con delicatezza pena il danneggiamento del connettore dati.

collegamento all'ossimetro opzionale

Nel modulo SmartLink è integrato il supporto per una connessione a un apparecchio di ossimetria. Il sistema
del modulo, analogamente all'unità CPAP, può quindi essere utilizzato con un ossimetro Nonin XPOD
approvato. Collegare il cavo dell'ossimetro nella porta di connessione ossimetro posta sul fianco del modulo.
it - 52
A
1
3
2
3
B 4
2
6
6
5
A-DV5M-1
4
6
